UG10.0练习三维建模二百一十一之墙壁钩子

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模二百一十一

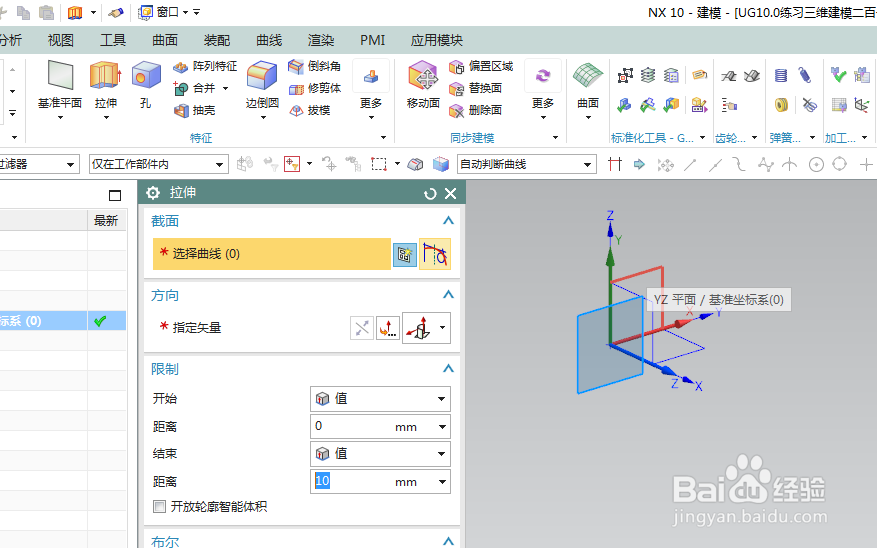

2、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

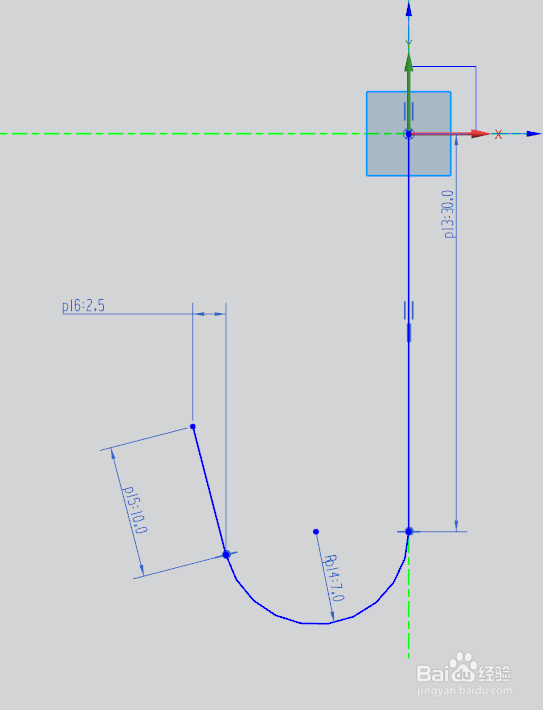

3、如下图所示，

激活轮廓命令，画出下图中的钩形轮廓，

激活快速尺寸命令，标注尺寸，约束轮廓的形状，

（具体数值见下图），

点击完成，退出草图。

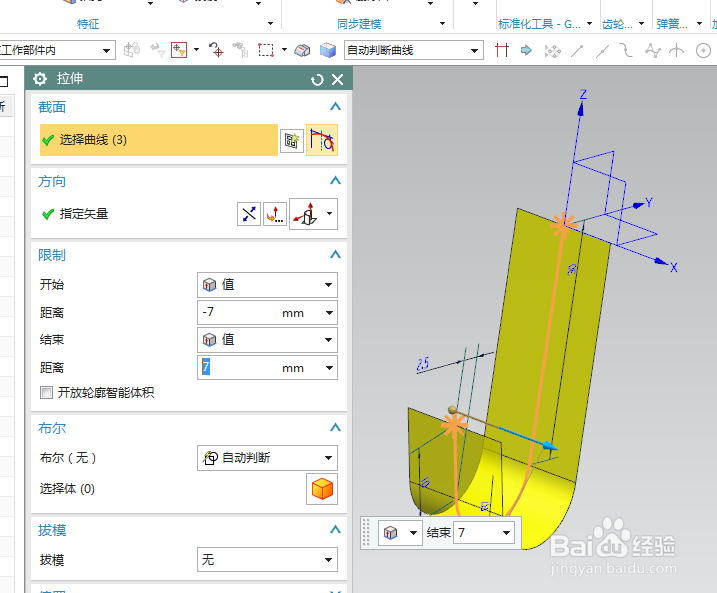

4、如下图所示，

设置限制：-7开始，7结束，

点击确定，

这个片体就创建完毕，

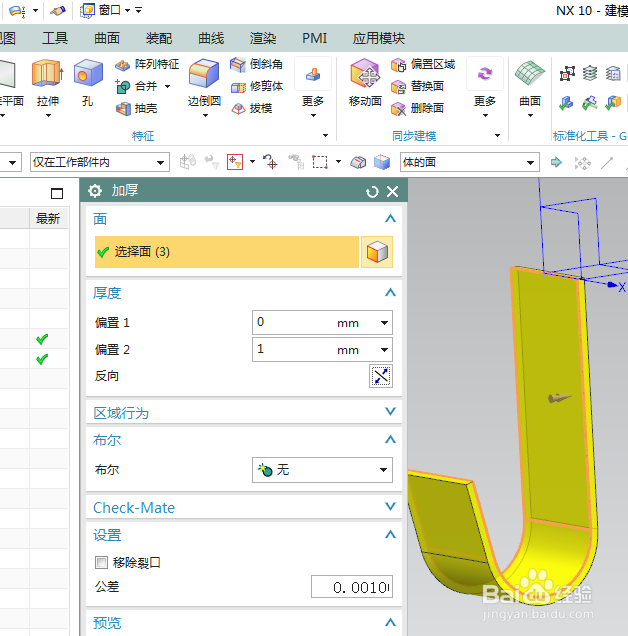

5、如下图所示，

执行【更多——加厚】，

选中所有的面，

设置厚度为2，

点击确定。

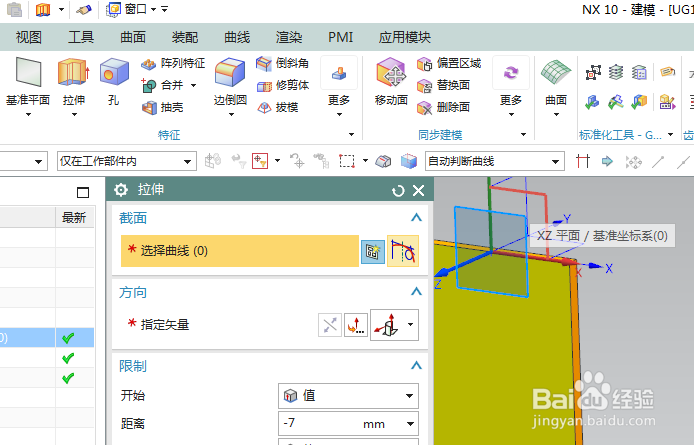

6、如下图所示，

执行【拉伸——XZ平面】，直接进入草图。

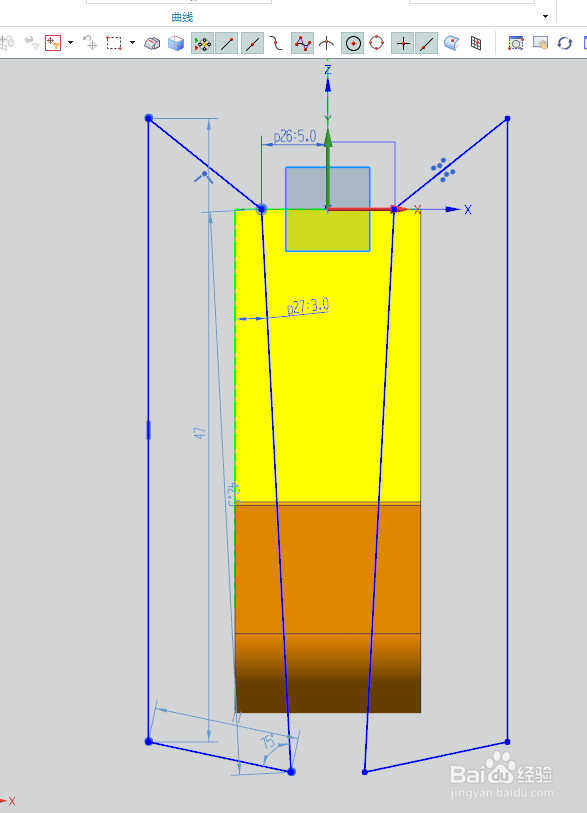

7、如下图所示，

激活轮廓命令，画出下图中的左边轮廓，激活快速尺寸命令，标注尺寸，约束形状，

激活镜像曲线命令，将左边的轮廓以纵轴为镜像轴向右镜像，

点击完成，退出草图。

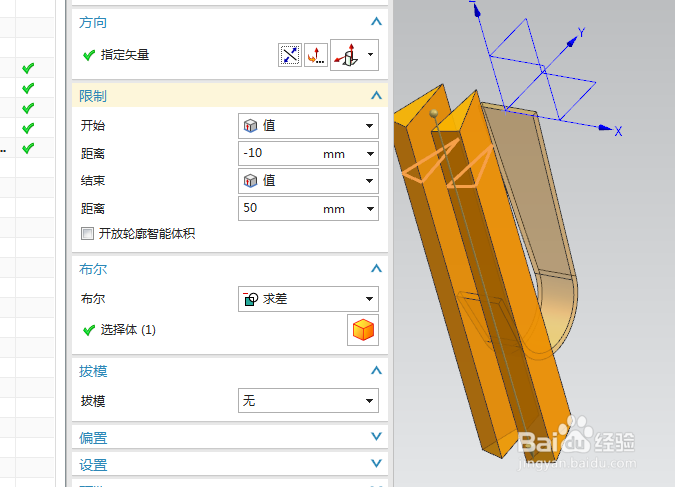

8、如下图所示，

设置限制：-10开始，50结束，

布尔求差，

点击确定。

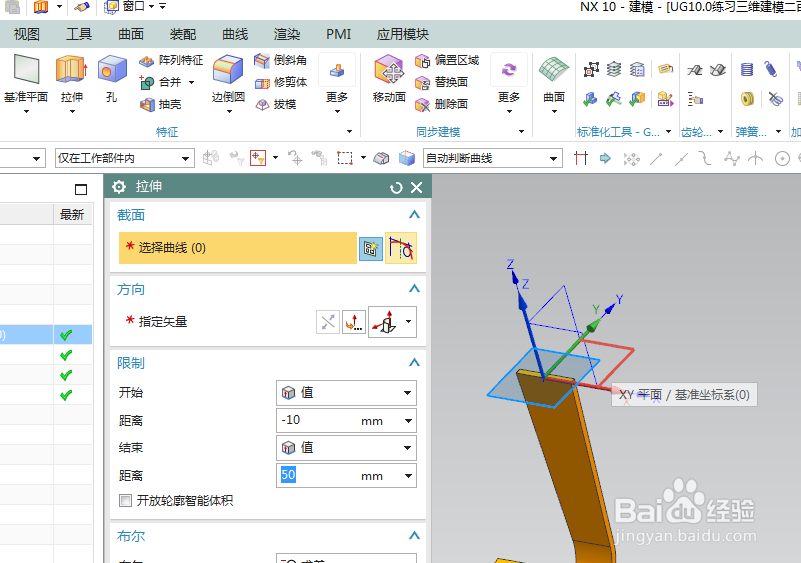

9、如下图所示，

执行【拉伸——XY平面】，直接进入草图。

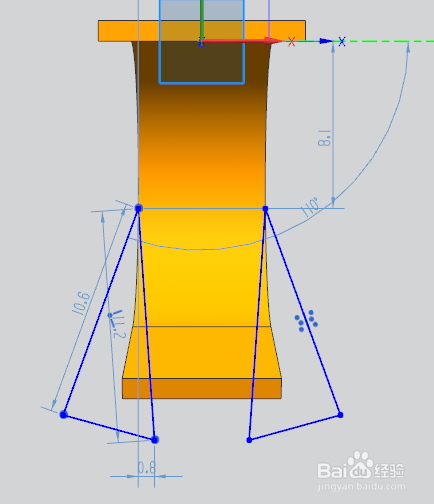

10、如下图所示，

激活轮廓命令，画出左边的轮廓三角形，

添加几何约束，相切，

激活镜像曲线命令，以纵轴为镜向轴向右镜像，

点击完成退出草图。

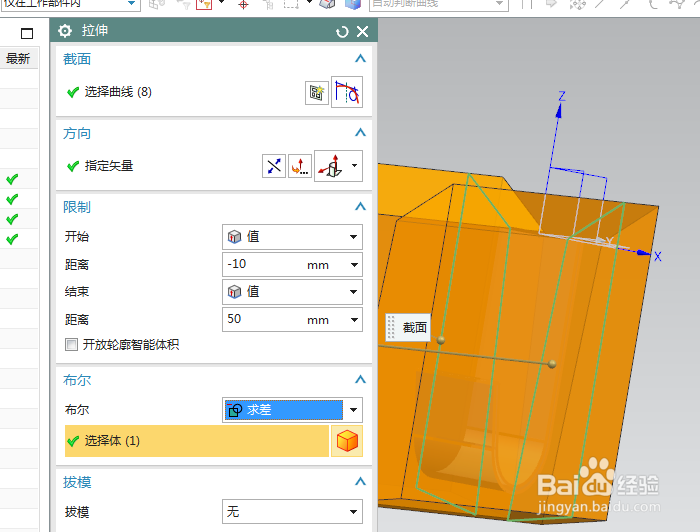

11、如下图所示，

设置限制：-10开始，50结束，布尔求差，

点击确定。

12、如下图所示，

点击工具栏中 的边倒圆命令，

ctrl+A，选中所有的实体边线，

设置半径为R0.5，

点击确定。

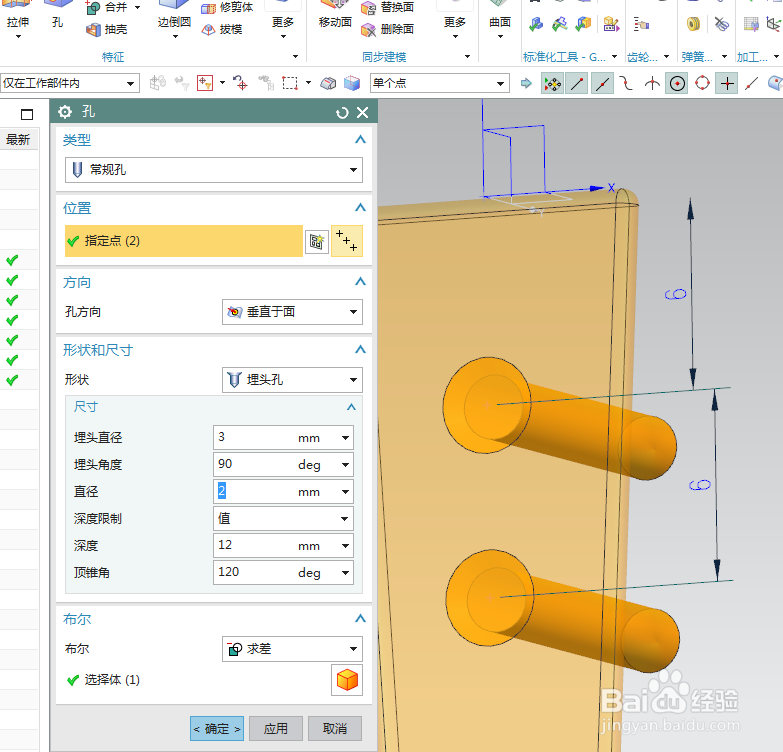

13、如下图所示，

点击工具栏中的孔命令，

指定点：两个相距6，

设置形状为埋头孔，埋头直径3，角度90，直径2，深度12，

点击确定。

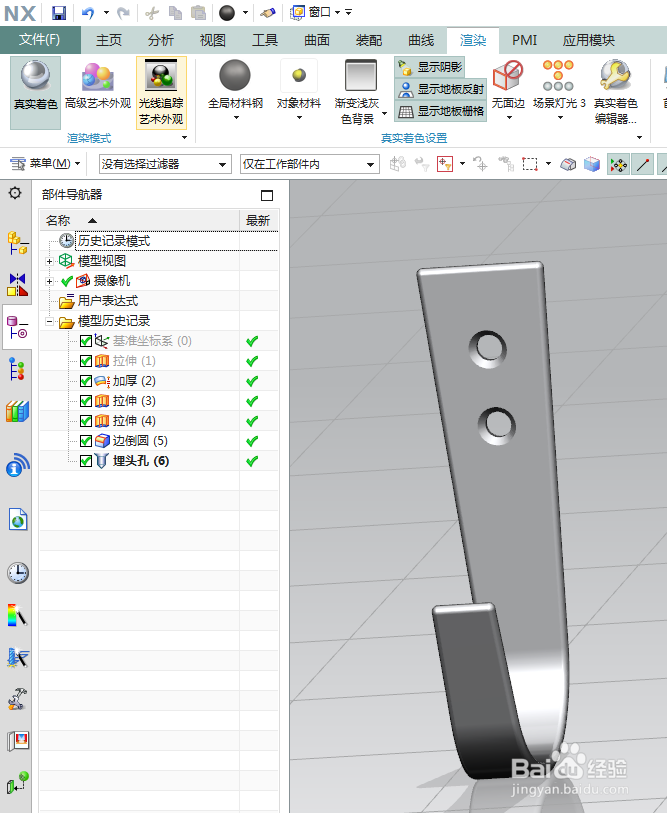

14、如下图所示，

隐藏基准坐标系，显示设置为着色，

渲染——真实着色——全局材料钢，

————

至此，

这个墙壁上的钩子就建模并渲染完成了，

本次练习结束。
