AutoCAD中如何使光标上的两个小矩形出现和消失

1、如下图所示，

打开AutoCAD软件，

新建一个空白的dwg文件。

2、如下图所示，

输入rec，回车，

随手画几个矩形，

然后将鼠标移动到矩形的线段上，

可以看到光标很干净，没有本经验标题上说的两个小矩形。

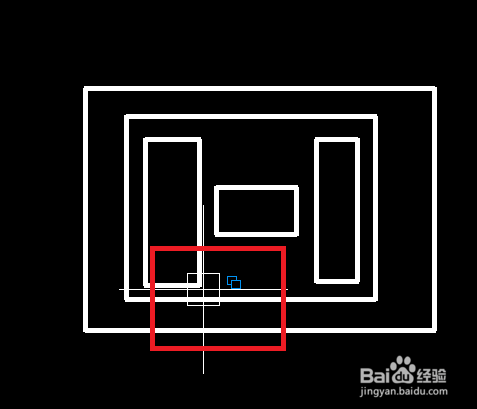

1、如下图所示，

直接“Ctrl+W”，然后可以看到光标上出现了两个小矩形，这就意味着“选择集”命令已经激活了。

2、如下图所示，

直接“Ctrl+W”，然后可以看到光标上两个小矩形又不见了，这就意味着“选择集”命令已经取消了。

1、如下两幅图所示，

有这两种方法可以激活“草图设置”对话框（或许还有其他的激活方式，这里笔者就不一一述说了）。

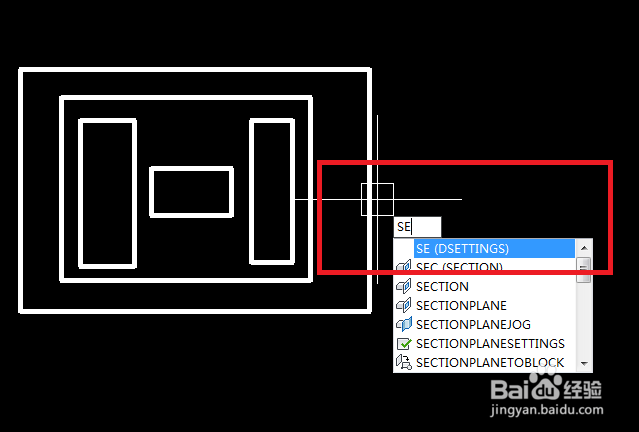

第一幅图：

输入se，回车，直接就弹出“草图设置”对话框，

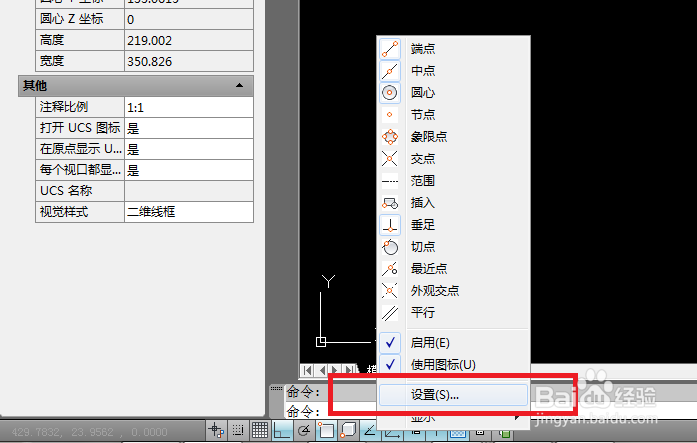

第二幅图：

在软件左下角的一排图标中任选一个，单击鼠标右键，在弹出的子菜单中点击“设置”，也能使软件弹出“草图设置”对话框。

2、如下图所示。

“草图设置”对话框出现了，

可以看到它的标题栏有很多项可以设置，

我们直接点击“选择循环”。

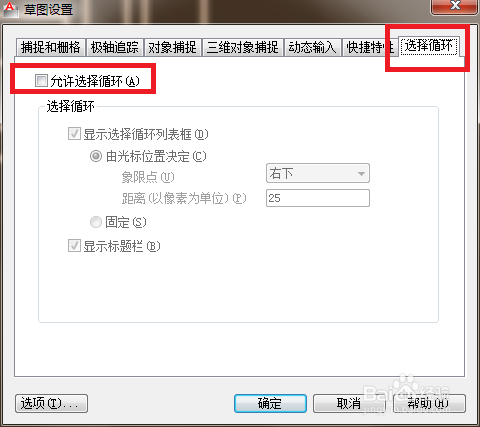

3、如下图所示，

当我们点击了标题栏中的“选择循环”之后，

草图设置对话框中的内容就跳转到了“选择循环”界面，看着红色框选，可以得知“允许选择循环”前面的方框是没有勾选，所以，光标上没有两个小矩形。

4、如下图所示，

勾选“允许选择循环”，

点击“确定”，其他什么都不用管。

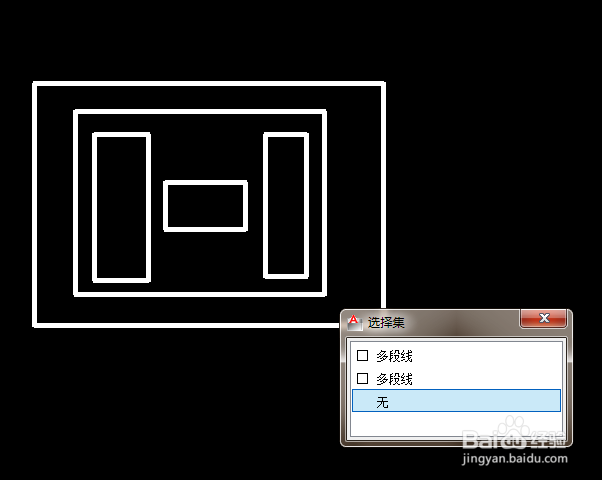

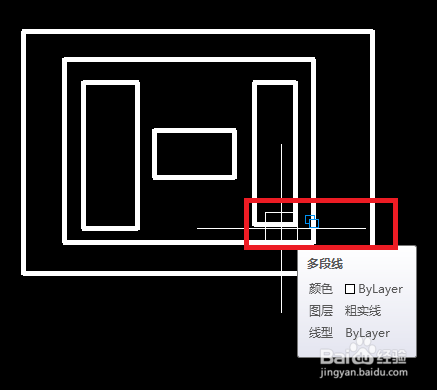

5、如下第一幅图所示，

“草图设置”对话框关闭了，

移动鼠标，将光标移动到矩形的线段上，

可以看到又出现了两个小矩形，

然后单击一下鼠标左键，就会出现如下第二幅图所示的“选择集”对话框。
