AutoCAD如何画出好看的剖面图

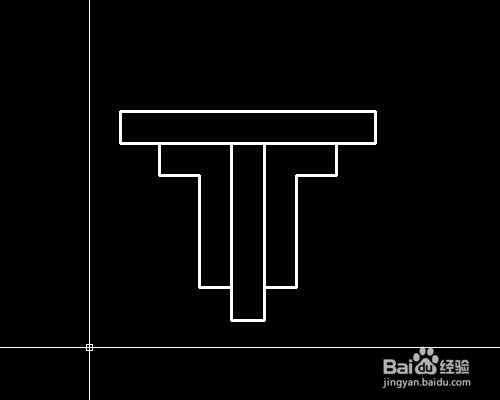

1、画出我们需要进行剖面填充的图形。

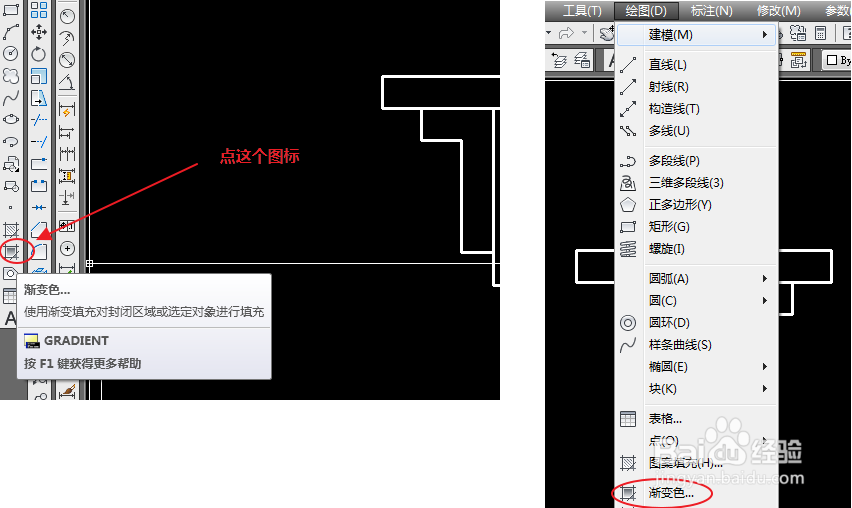

2、点击绘图工具条中的“渐变色”图标（或点击菜单栏【绘图】→【渐变色】），进入图案填充和渐变色对话窗。

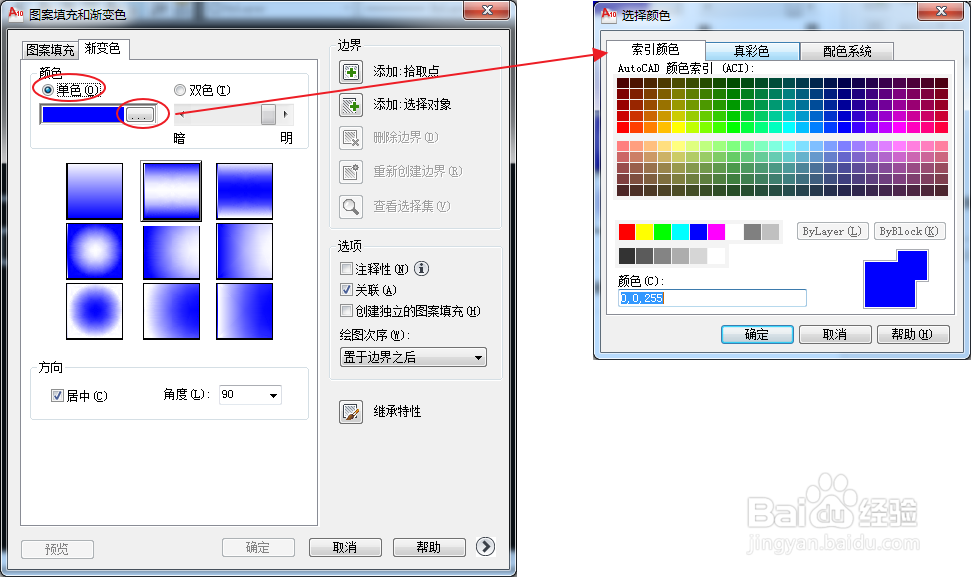

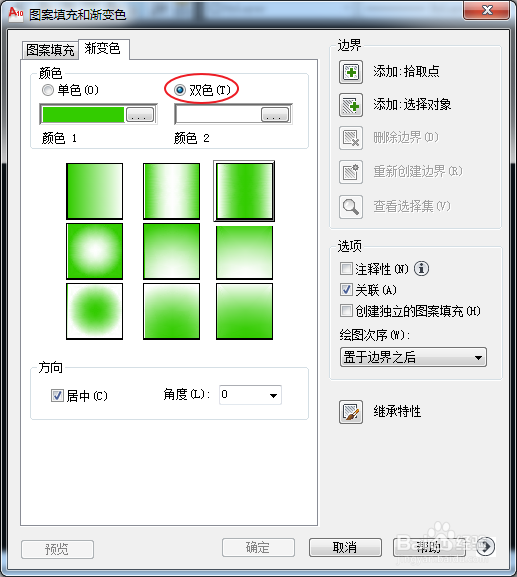

3、单色填充，选择单色，点击颜色框右侧的按钮。弹出的配色对话窗中，一般进入“索引颜色”选项卡，选择我们需要的颜色。

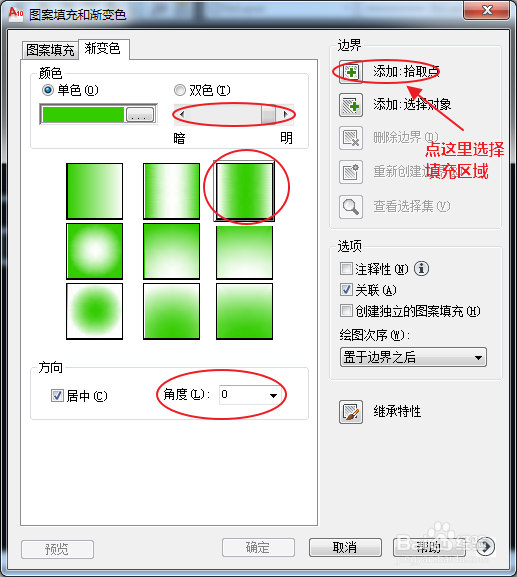

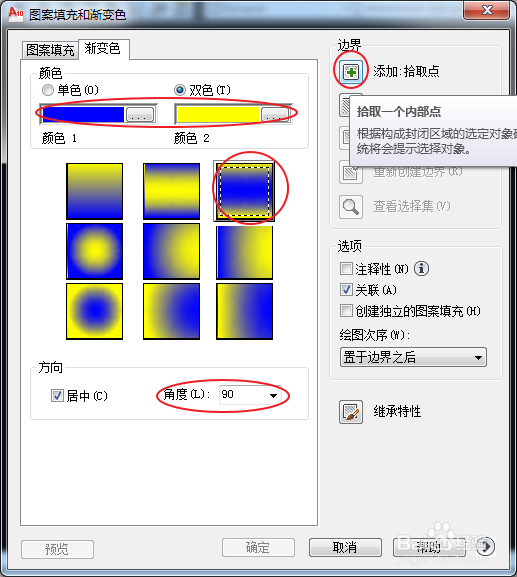

4、选好颜色之后，回到图案填充和渐变色对话窗。设置颜色亮暗程度、填充效果以及角度之后，点击“添加：拾取点”左侧按钮。

5、此时光标会回到绘图区，点击我们需要填充的区域（可以多选）。选中的区域，周边会显示出被选中的状态。选择OK后，回车键（或鼠标右键）确认。

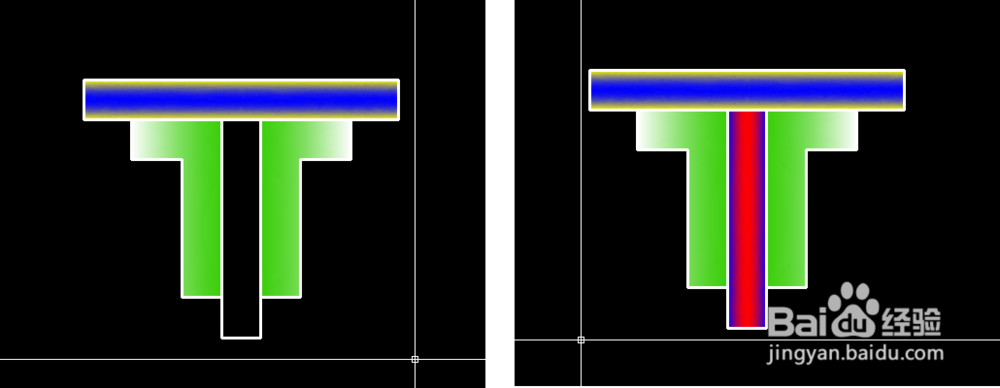

6、回到图案填充和渐变色对话窗，点击确定，就可以得到渐变色单色填充效果了！
