如何用CAD画苹果logo

1、准备一张logo图，最好是jpg格式的。

2、打开CAD，导入logo图片。

在菜单栏-插入-插入光栅图像-选择图片路径

一定要记得自己把图片存在哪里了，不然很浪费时间的，而且这也是一个良好的绘图习惯。

3、选择好路径后，会出现这样一个页面，选择完整路径，相对路径也是可以的，这里我选择完整路径。

4、点击确定之后画面会出现一个矩形框，这个时候看命令栏提示进行操作。

5、选择插入点，在界面中任意处点击一下就可以，然后命令栏会提示输入缩放比例，可以手动输入，也可以随手拉一个比例，这个是不影响的。

在这里我手动输入1。

6、插入图片之后，双击鼠标中键，使图片布满画面。

工具-绘图次序-后置，选择图片，按空格键确定。

这一步是为了使后续画的线段在图片上方显示，方便我们观察。

1、插入图片之后就可以开始绘制了。

输入pl命令，空格键，然后找一个端点开始绘制。

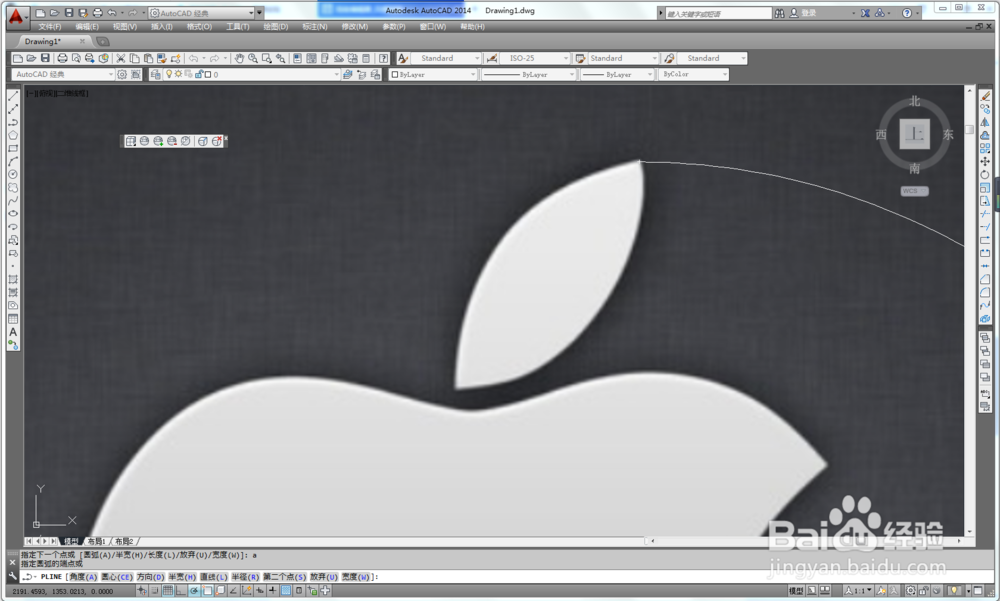

2、我从苹果的柄开始绘制，果柄是圆弧线组成的，所以我要用圆弧线绘制。

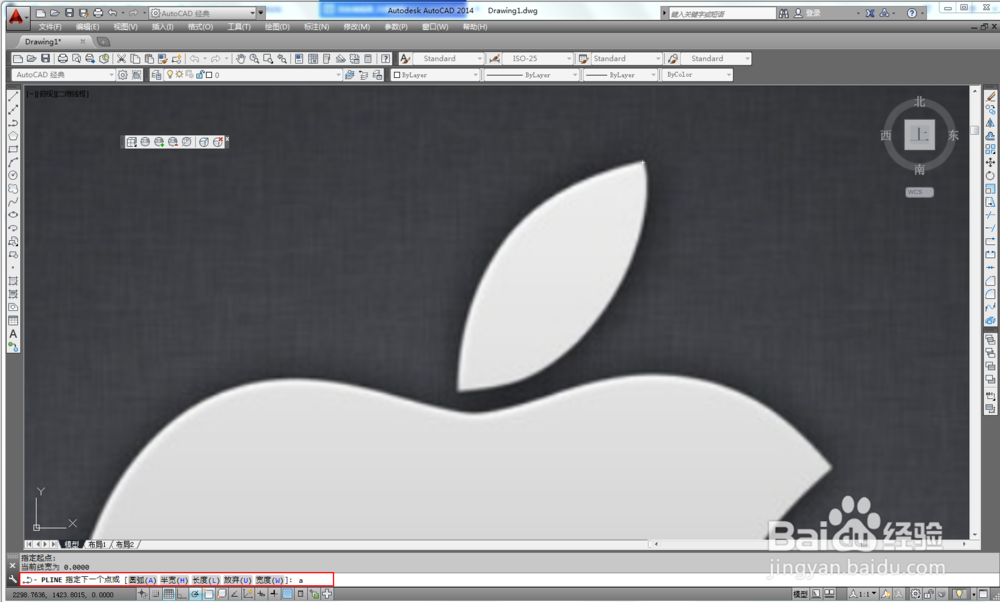

根据命令栏提示，输入命令。

PL-空格-A-空格-S-空格。

用这个方法描完整个图形。

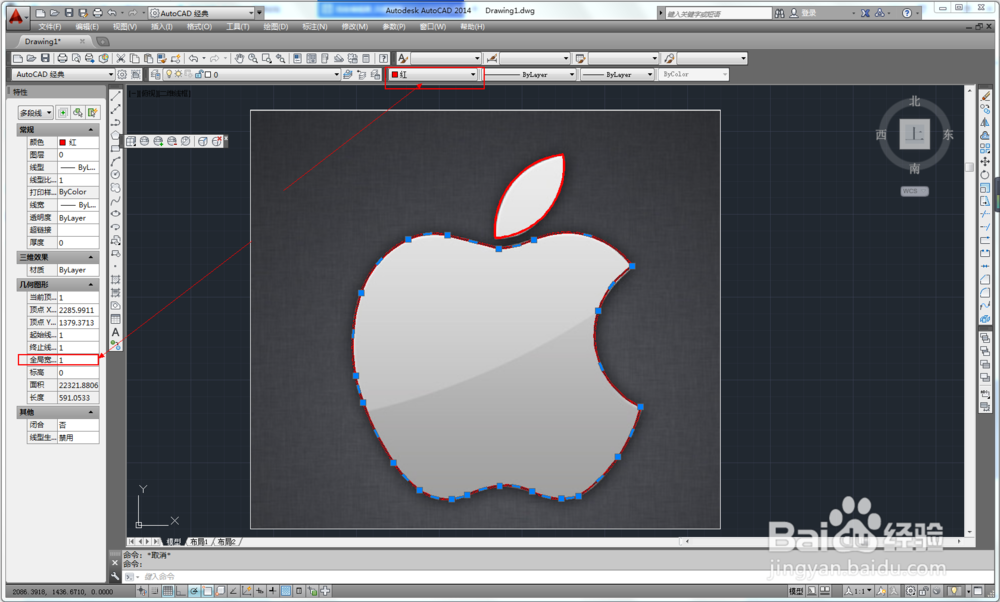

3、在描绘过程中，如果觉得线条太细看不清楚吗，或者颜色看不清楚，可以更改。

选择线段，右键，特性，更改全局宽度，调整线段宽度，我输入的是1，一般数值1就够了。

如果颜色不方便观察，也可以在颜色控制选项框里选择合适的颜色，这里我选择的是红色。

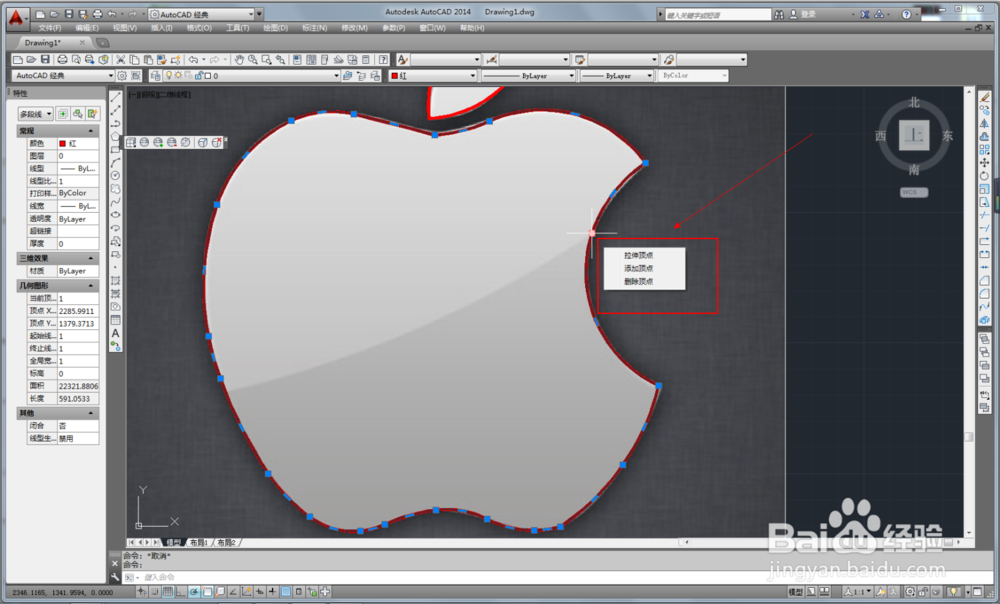

4、做完之后，再检查一下，如果有没有描好的地方，可以微调一下。

选择线段，线段上会出现很多夹点，拖动夹点就可以进行调整。

5、调整完之后，删除图片即可。

为了方便后续修改，我建议新建一个图层，将图片单独放在那个图层，然后把图层关闭，这样的话即使后续要修改，打开图层就可以了，会很方便操作。如果直接删除，后续再次导入的话要重新调整图片大小和位置，就会很麻烦。

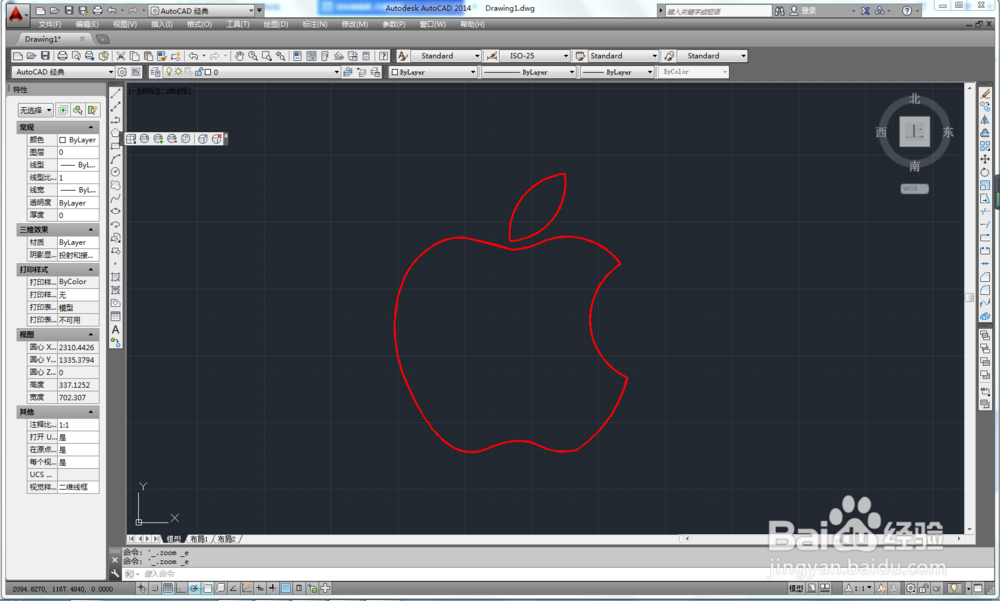

6、好啦，一个苹果logo就绘制好了，看一下成品图吧。

7、万变不离其宗，方法都是一样的，以后有类似的任务都可以用这个方法来绘制。
