CAXA新手画杯子

1、设计元素库，选中部分圆锥，拖拽蝮舟湛搁至绘图区，松开左键，单击部分圆锥2下，拖拽出现的三维箭头可任意控制大小，右击编辑草图截面；

2、选中右上交点，拖拽，訇咀喃谆将圆锥的斜线拖拽成垂直线，选中各直线，拖拽至合适位置；等距右边线及下边线，裁剪掉多余线段，点√确定；

3、设计元素库中选中部分圆环，拖拽至杯体上，至出现圆心，松开左键，单击部分圆环2下，右键编辑特征操作；

4、旋转角度中选择中性面，点√确认查看，此时1/4圆环改为了半圆环，选中半圆环，拖拽三维箭头至合适位置；

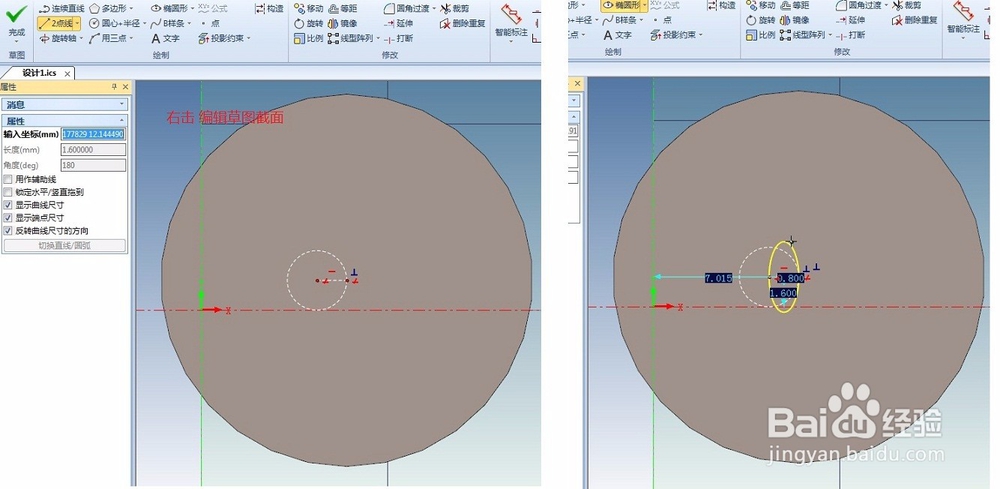

5、右击编辑草图截面，画出椭圆形，裁剪掉多余的线条，点√确定；

6、选中半圆环，F10调出三维球，空格键，鼠标放到球心，拖放球心到半圆环的面上，按空格键锁定球心位置；

7、利用三维球移动半圆环到合适位置，更改半圆环旋转角度，与杯体结合；

8、圆角过渡，选中图示中各边和面，输入半径，点√确定，杯子完成。
