数控车自学系列之车法兰盘

1、这是最常用的格式：G99；

M03；

M08；

S280；

T0101；

然后就是定位到工件右端。

2、上面G01 X151 f0.2；是车端面；

然后车外台；

Z－3.6；

G01 X200 F0.2;到达工件外圆；

X196.8 Z－2 F0.1 ; 倒角；

X151 F0.15；

G00 X153 Z0；到达Z0端面；

G01 X115 F0.15；车凸台；

3、T0202是精车刀，这个凸台有公差；

G00 X148.5 Z2 到达定位点；

X149.9Z-0.75 是倒角；

Z－2.1是车台外圆的长度；

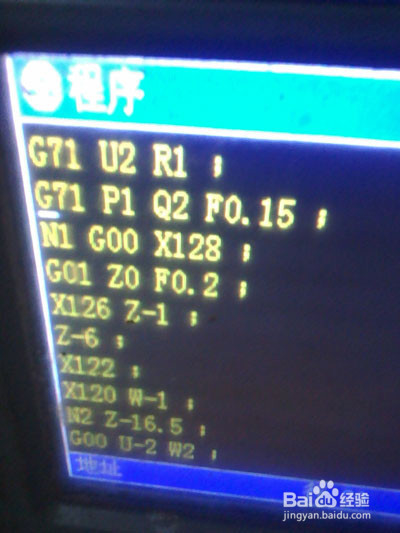

1、用G71车里面的台孔，复杂的地方用它来解决最合适；

过程是N1－N2，这个大家一看明白。

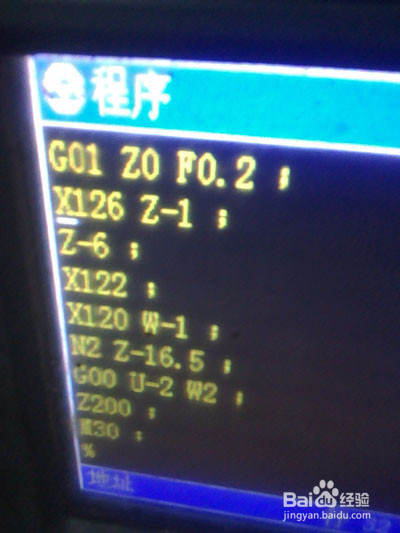

最后返回程序M30；

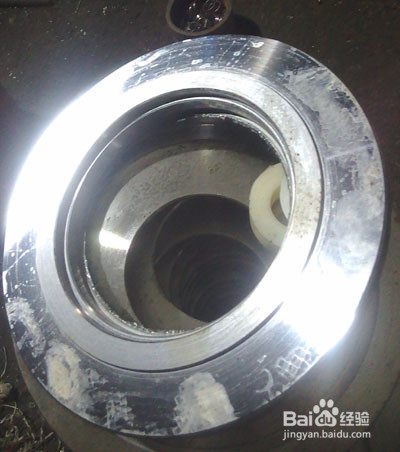

2、这是加工出来 的法兰盘实体。
