JQECT S7-PPI以太网模块设置与使用方法

1、上电、观察指示灯

将西门子 S7-300/400CPU（如 CPU315-2DP）上电，将通讯模块插入 CPU 的 DB9 通讯口（MPI 口和 PROFIBUS 口都可以）。通讯模块的指示灯应处于正确的状态：红色 Pwr 电源灯应立即常亮，绿色 Bus 灯应在数秒内变为常亮。（注意：新出厂的 PLC 的 PROFIBUS 通讯口可能被禁止，因此Bus 灯会闪烁，这种情况下请把通讯模块插入到 MPI 口。）

正确的指示灯状态表明通讯模块已经完成了 CPU 通讯口波特率的检测（波特率已经被锁定）且已进入 S7 总线网络。我们称这个状态为：运行状态。当通讯模块进入运行状态后你就可以使用以太网端口的所有通讯功能了。

2、连接电脑、查看 Web  网页

用以太网网线（交叉和直连线都行）将电脑网卡和通讯模块的 RJ45 端口相连，观察通讯模块的RJ45 端口的黄色 Link 指示灯（位于 RJ45 插座上方的那个灯）应常亮。Link 灯常亮表明通讯模块已经建立了以太网连接。

如果电脑启动了无线网卡的话请禁用无线网卡（某些时候会影响有线网卡的通讯）。将电脑的本地网卡的 IP 设置成 192.168.1.100。如下图所示

3、电脑上运行 InterNet Explorer 浏览器，在地址栏输入：192.168.1.188（这是通讯模块的出厂 IP地址），然后按回车键，浏览器应能显示通讯模块的设备配置 Web 网页，如下图所示

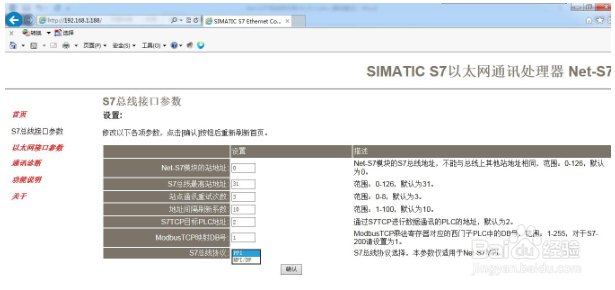

4、设置 NET-MPI  的协议模式为 MPI/PROFIBUS

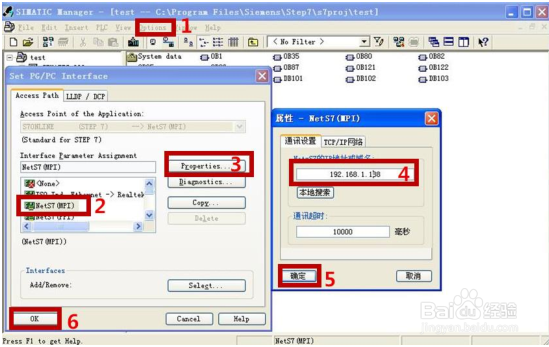

5、安装通讯模块的 STEP7 编程驱动，安装后运行 STEP7 软件。按以下步骤进行测试
