PROFIENT远程IO在博图软件快速配置

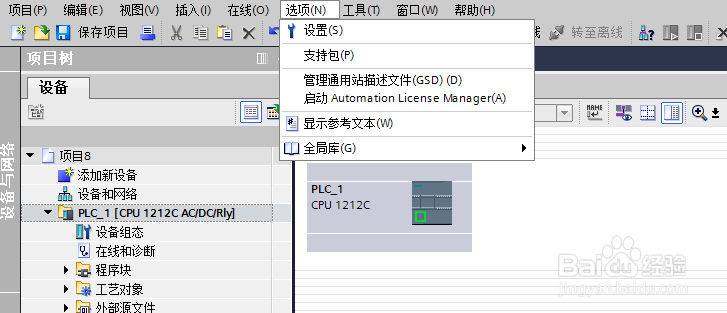

1、打开博图加载兴达易控免费提供的GSD文件

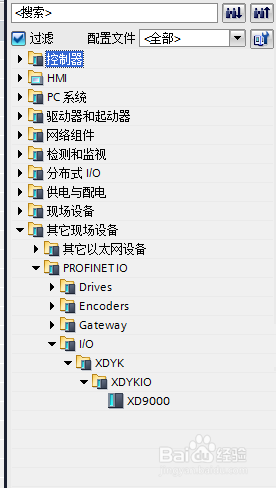

2、在硬件目录里添加GSD驱动文件XD9000

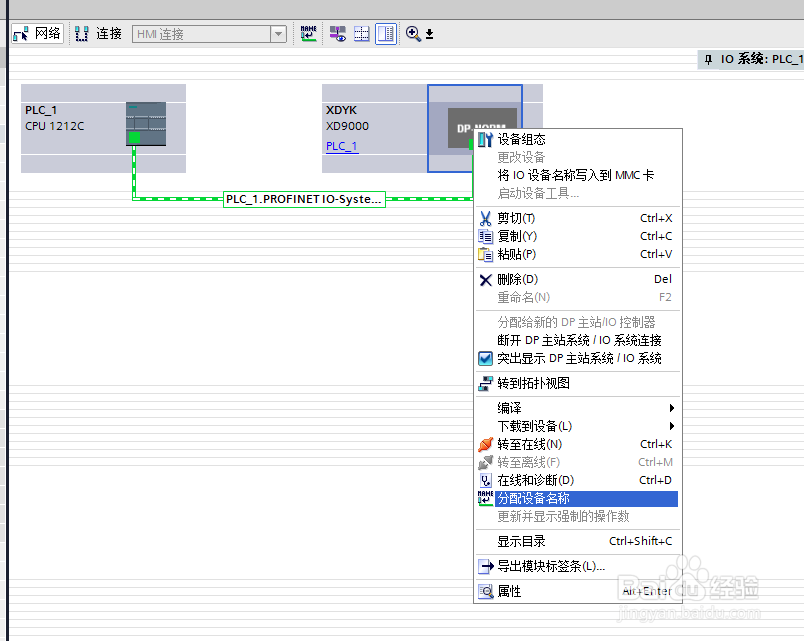

3、连 接 PLC PROFINET接口与XD9000 PROFINET从站接口连接，选中XD9000网关驱动右击，分配设备名称，

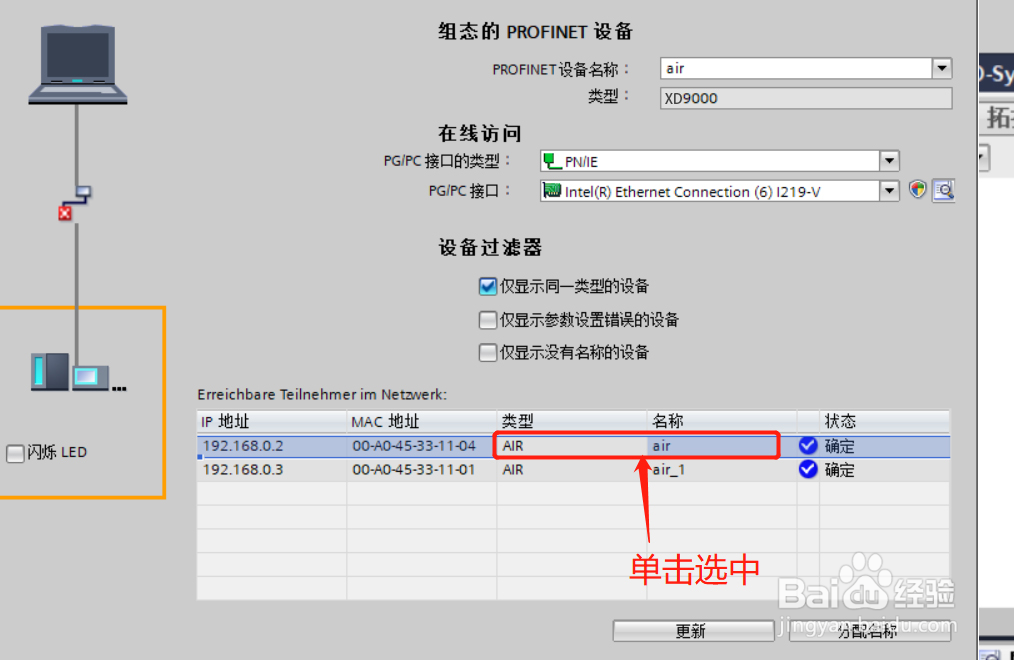

4、搜索到XD9000驱动设备，点击分配设备名称

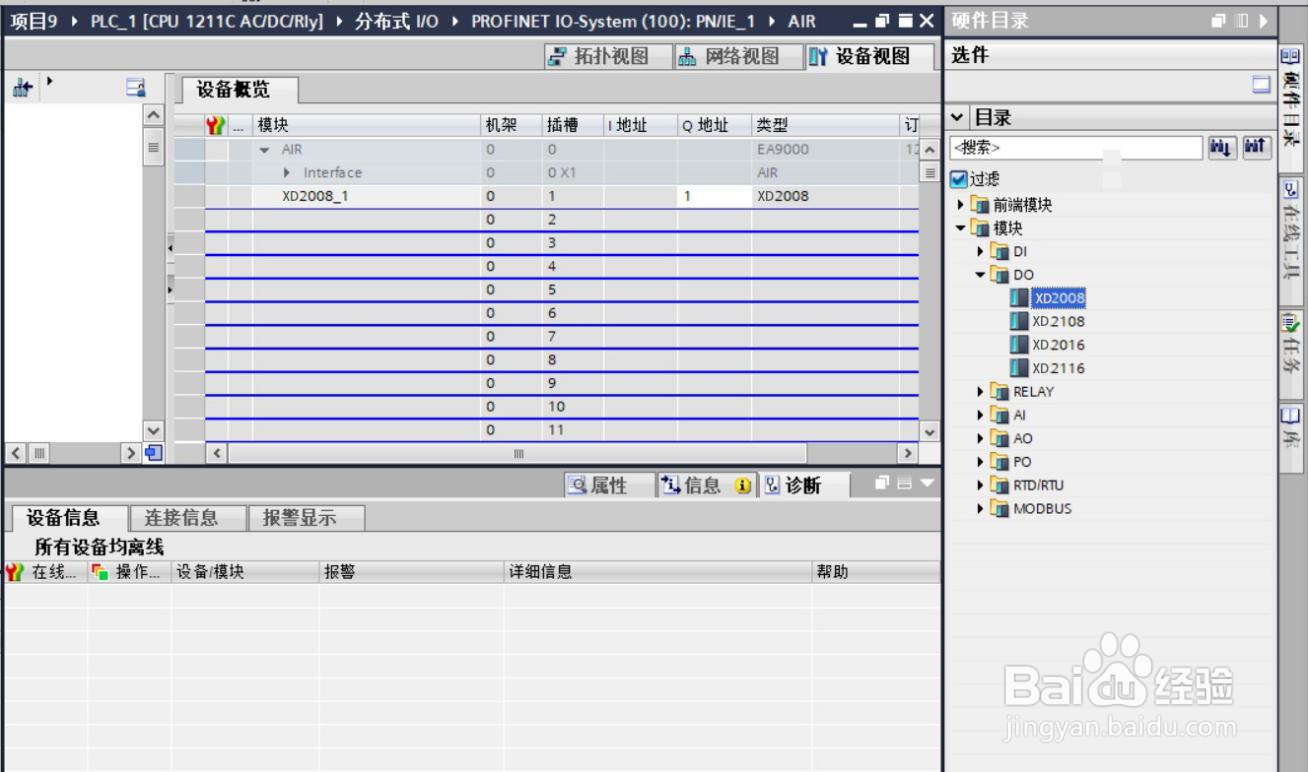

5、添加XD9000输入/输出模块模块

PLC和XD9000 连接后，选中  XD9000，选择设备视图，然后点击硬件目录，在目录下  XD9000 后接的模块（如拓扑为 XD9000-XD2008，在目录下找到模块 XD2008，然后双击，在设备概况中即可看到添加的模块）

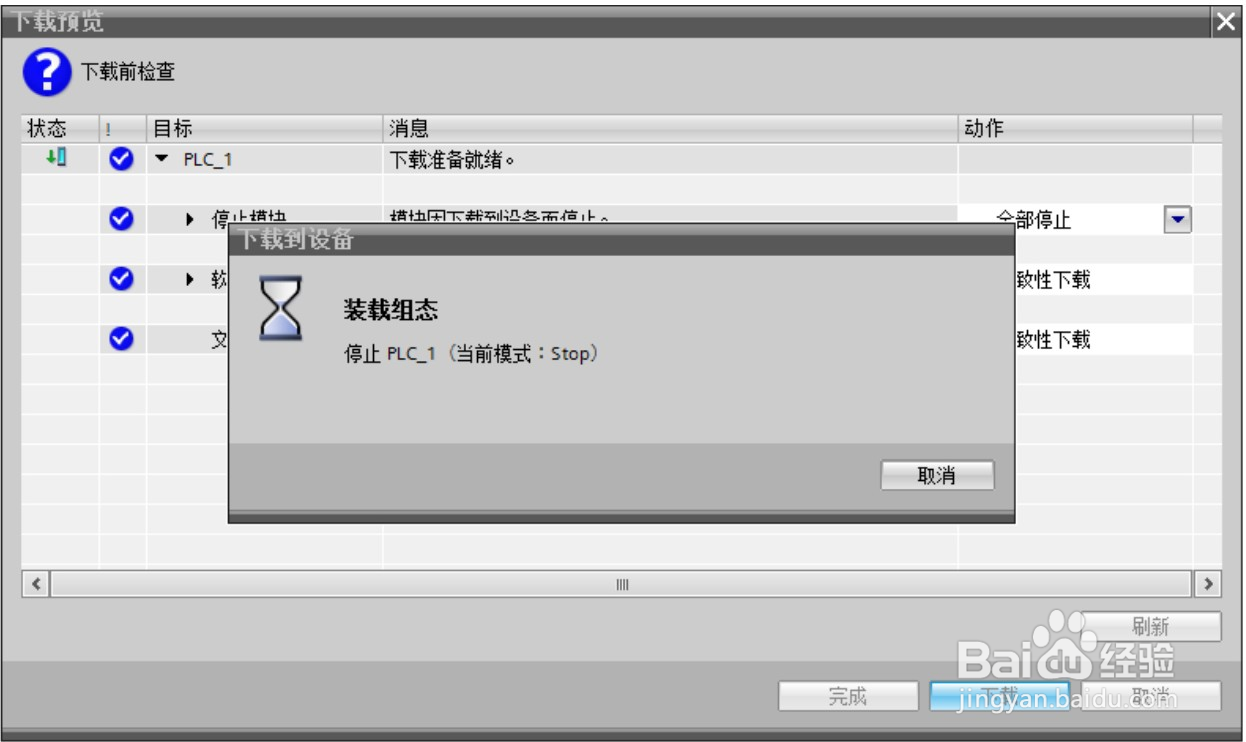

6、搜索成功后点击下载

下载成功后，重新上下电，适配器 XD9000的 SYS 灯以 1HZ 闪烁，RUN 灯常亮，SF、BF 灯灭。

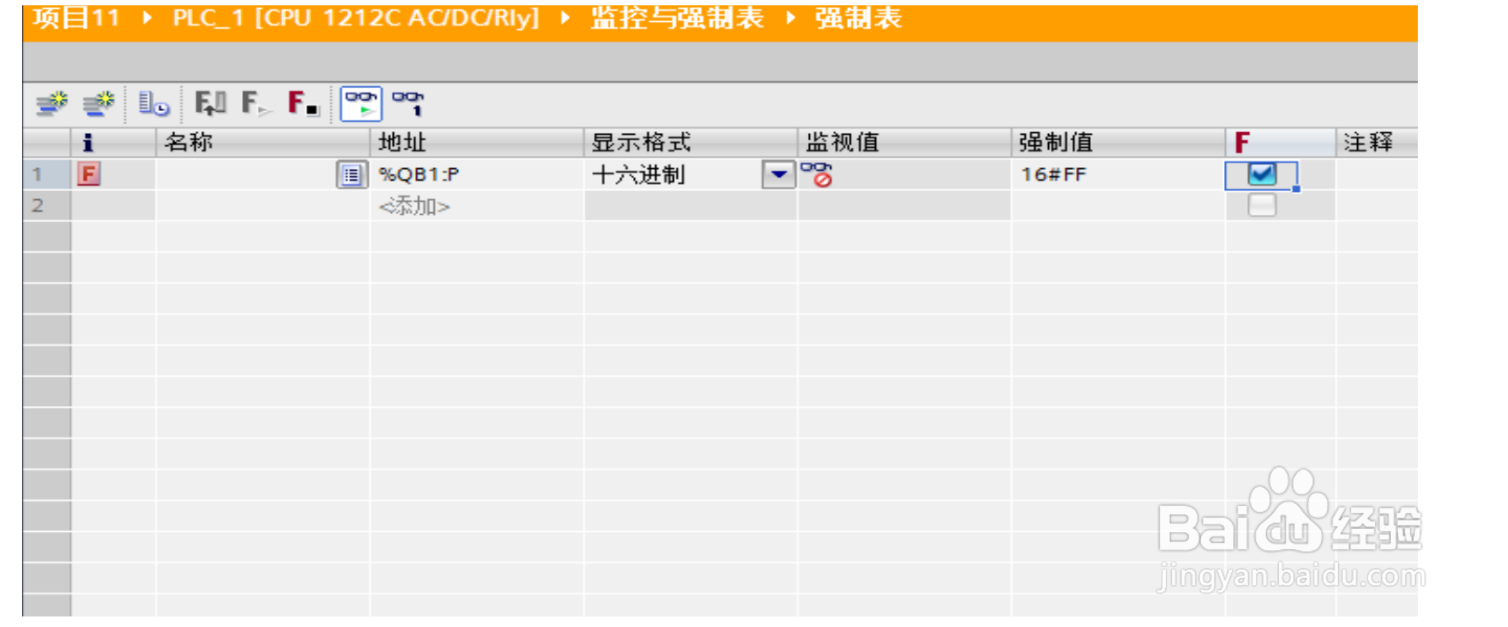

7、输入地址，在强制值栏下输入要强制的值。以拓扑 XD9000 – XD2008 为例，在设备概况中可以看到XD2008对应的地址为 1，在地址栏输入地址%QB1，对应的值输入值 FF，然后选中，

单击强制按钮，对应的 XD2008各个通道灯亮

8、%QB 和%QW 表示输出，其中%QB 占一个字节，%QW占两个字节；%IB 和%IW 表示输入，其中%IB 占一个字节，%IW 占两个字节

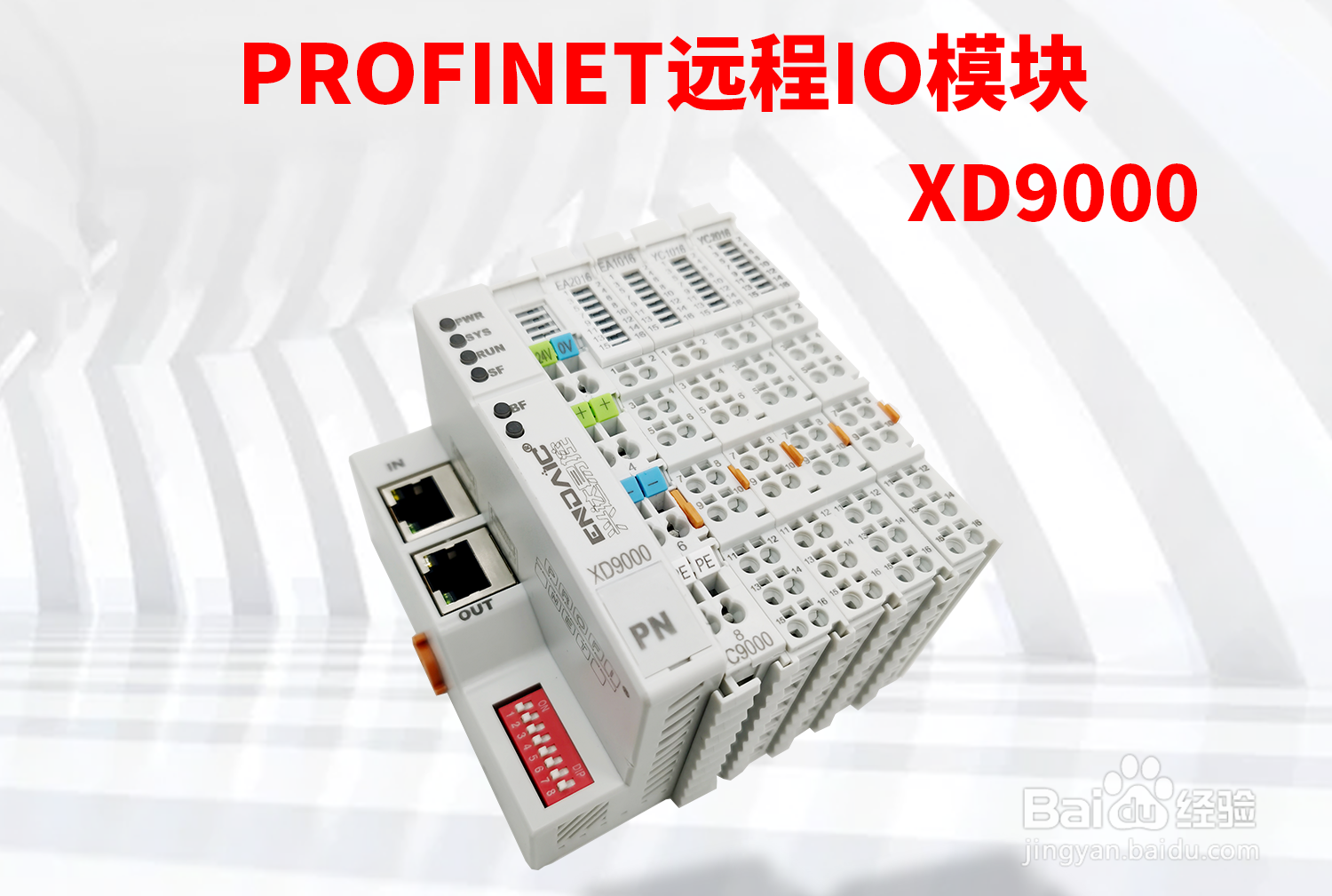

以上就是兴达易控PROFIENT远程IO模块（XD9000）在博图里快速配置过程
