利用便携式振动频谱分析仪VIB07分析齿轮箱故障

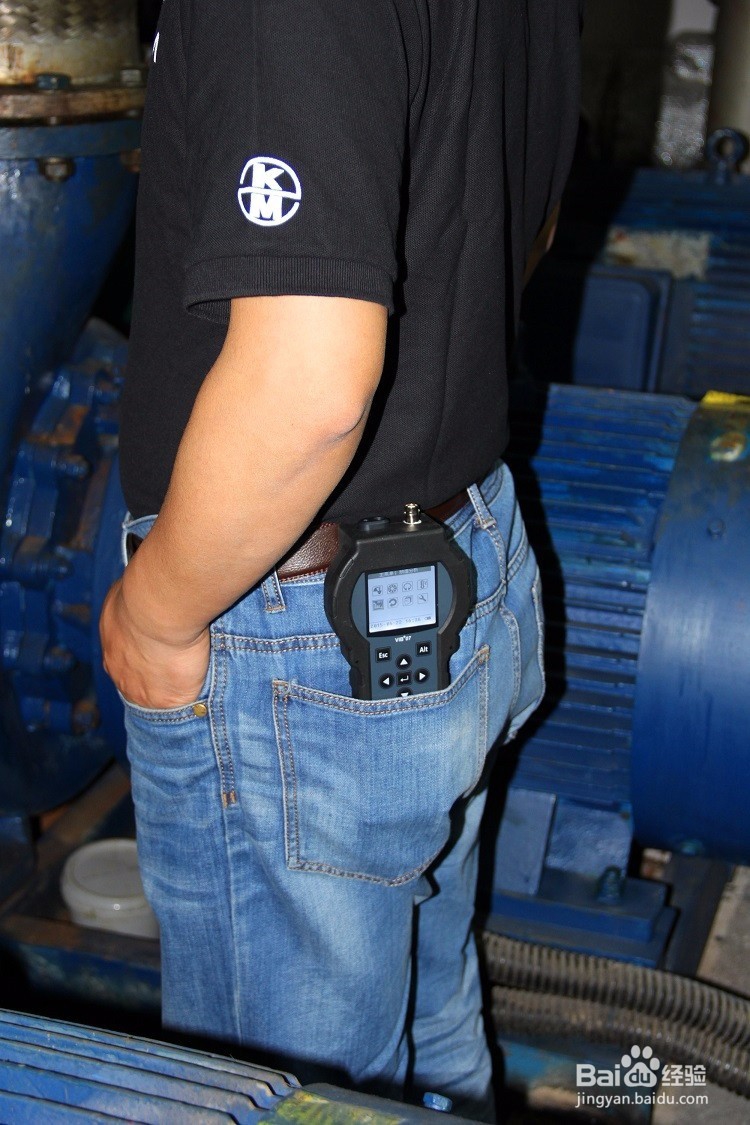

便携式振动频谱分析仪  VIB07多功能型机械振动分析仪是检修人员开展工厂设备状态监测(CBM)，实现设备预测维修(PdM)最可靠的点检采集仪器，是设备可靠性管理和TPM的利器。它操作简单，特别适合于设备点检和检维修人员，同样也适合现场生产操作者用于测量、记录和跟踪设备状态，发现异常，并能够对常见的机器振动故障进行诊断和趋势监测。

功能

◎ 振动测量 ◎ 轴承状态 ◎ 振动频谱分析 ◎ 红外测温 ◎ 轴承听诊器 ◎ 报警判断和指示 ◎ 路径巡检和存储 ◎ 振动分析软件USB 通讯

分析步骤

 齿轮结构示意图

利用便携式振动频谱分析仪VIB07检测的频谱图

计算：

N1=1368rpm

GMF1=1368rpm *16 =21888rpm =364.80Hz

N2=1368rpm*16/26=841.85rpm=14.03Hz

GMF2=841.85*17=14311rpm =238.523Hz

N3=841.85rpm*17/47=304.50rpm=5.07Hz

GMF3=304.50rpm*14=4262.99rpm=71.05Hz

N4 =304.50rpm*14 /45 =94.73rpm=1. 58Hz

结论：振动速度频谱表明：最高幅值尖峰为齿轮箱中伞齿轮啮合频

率GMF1，并且其两边还有输入轴转速频率0.5*N1的边带。说明高速

伞齿轮中存在松动。这种松动引起独特的齿轮载荷，导致非常高的齿

轮啮合噪声。这种松动可能是高速伞齿轮与轴之间配合松动，也可能

是轴承磨损后齿轮轴本身松动。
