GPTModel垂向网格细分中如何选择地层细分的方式

1、选中当前角点网格模型， 开始或构造建模菜单中选择“垂向细分”，弹出对话框：

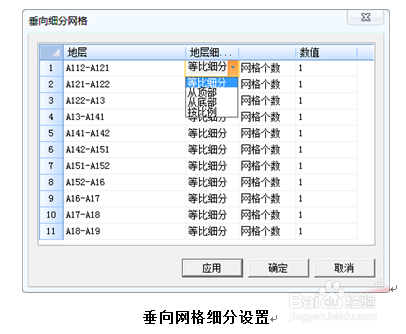

垂向网格细分设置

界面只包括列表框， 说明如下：

 地层： 显示地层名称， 自动获取地层格架下各段名称。

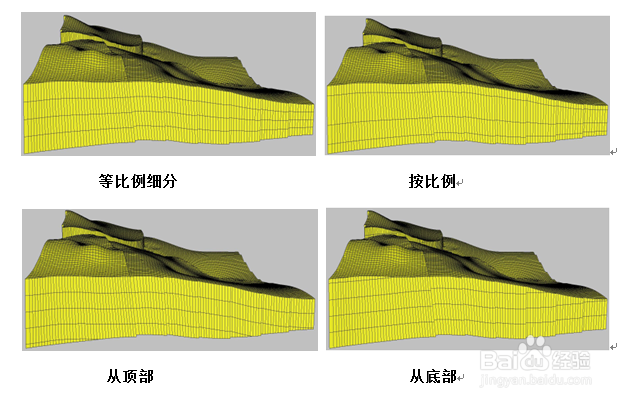

 地层细分方式： 包括等比细分、 从顶部、 从底部、 按比例四种类型。其后一列显示细分方式丈量单位。

 数值： 根据需要填写网格个数或者网格厚度以及份数， 可输入其他数值。

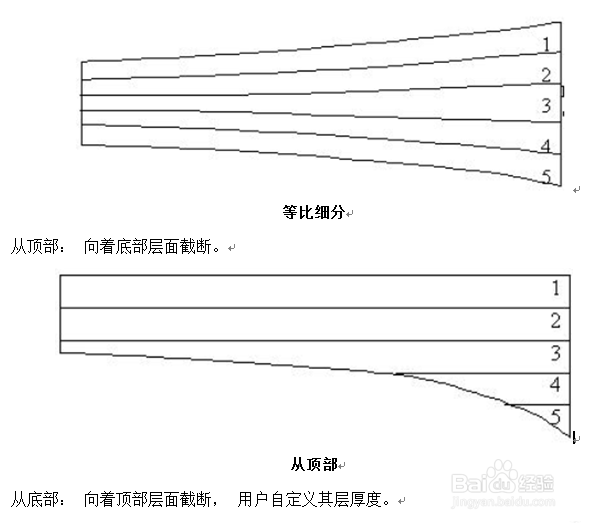

 等比细分： 在整个地层内， 层数之和是个常数， 与地层的厚度无关。用户自定义要插入的层数。 （ 比如网格数为5）

从顶部： 向着底部层面截断。

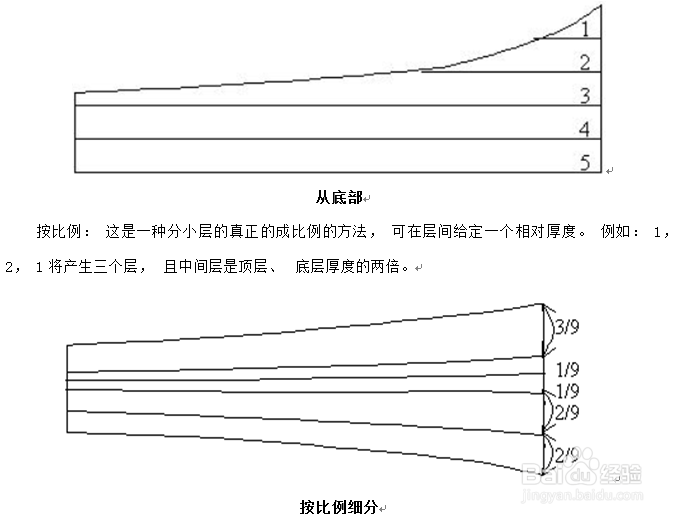

从底部： 向着顶部层面截断， 用户自定义其层厚度。

按比例： 这是一种分小层的真正的成比例的方法， 可在层间给定一个相对厚度。 例如： 1， 2， 1将产生三个层， 且中间层是顶层、 底层厚度的两倍。

选择细分方式， 数值列可按住鼠标左键拖动或按住 Ctrl、 Shift 键进行多选输入数值， 进行批量设置， 点击“应用” 或“确定” 按钮， 完成细分。。
