如何使用AutoCAD2007点过滤功能

1、画一条垂直于屏幕的直线。

3、因为坐标上X-Y所在面是工作面，这里需要调整UCS中的“X”。

5、然后打开正交，如图画直线。

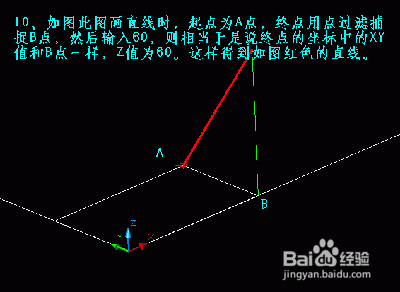

7、比如画这条锂淅铄旰直线，当画了第一点后，系统要求指定下一点时，就在命令行输入“XY”，注意XY之前有个小数点，然后捕捉图中十字交叉点，这时命令行提示“于（需要Z）”，这时在后面输入直线的长度。

9、“点过滤”的方法从本质上说，是一种简化坐标输入的方法。比如说，刚才的直线，如果严格按坐标来输入的话，直线的起点输入坐标“20、60、0”输入了重复的两次，显得繁琐，而实际中的问题，如作过平面上任意一点的垂直线时，往往并不知道此点的平面坐标值，要想直接输入坐标就繁琐了。而用点过滤，则这个问题得以解决。

11、点过滤的用途较多，再如比例，需要把图中的实体向上移动65个距离单位。

13、如图所示结果，注意如果用点过滤来作垂直操作时，应严格两次都捕捉同一点，以确保垂直。
