如何设计监控传输网络的网络架构

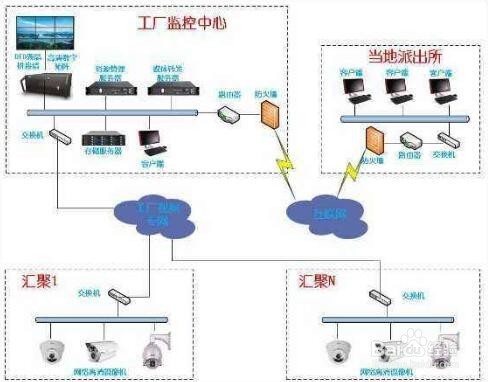

1、从整体上，大致可以分为核心层和接入层。核心层主要设备是核心交换机，作为整个网络的中枢。接入层包括前端视频资源接入和用户接入。

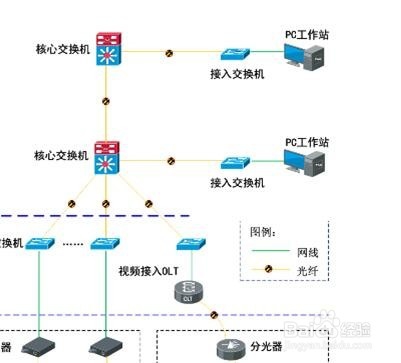

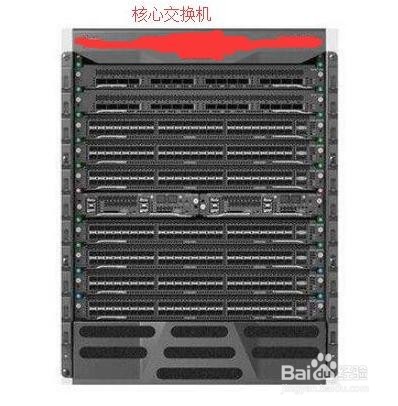

2、核心层的核心交换机的配置性能较高，背板带宽及处理能力都需要满足项目的实际应用需求，此外还需具备双电源、双引擎。

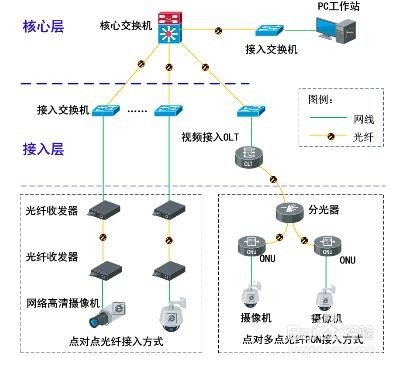

3、接入层方面，前端网络接入一般采用点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。

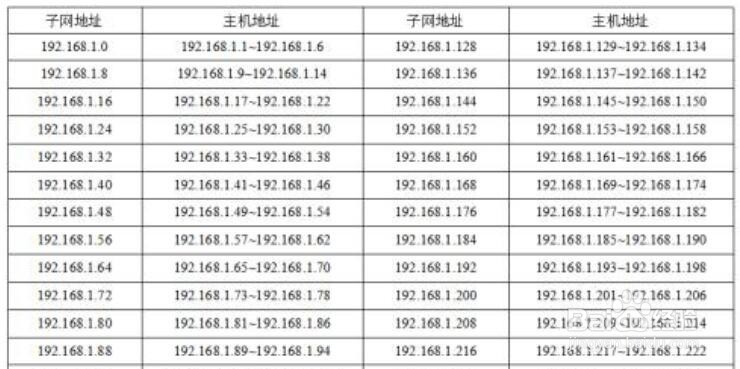

4、进行网络IP地址规划，IP地址的合理规划和使用能保证网络稳定运行，要考虑好地址的合理分配和使用避免浪费。

5、考虑vLAN规划，视频专用网络中用户和终端设备的大规模接入，VLAN技术可以把相关的用户和终端划分到一个域中，起到规整流量，提高带宽利用率的效果。

6、网络设备间的路由规划，路由分为静态路由和动态路由，根据项目实际情况进行选择。

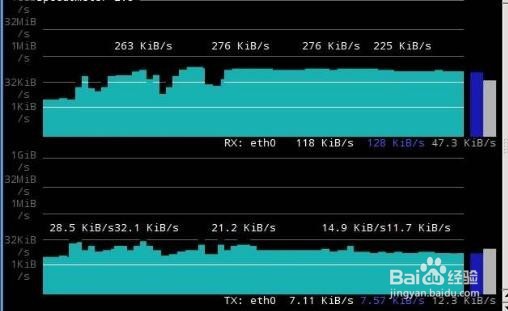

7、网络带宽的考量，应预留传输过程及其它应用的开销，此外可用带宽理论值为链路带宽的80%左右，为保障视频图像的高质量传输。
