如何用示波器简易查看RS485的波形

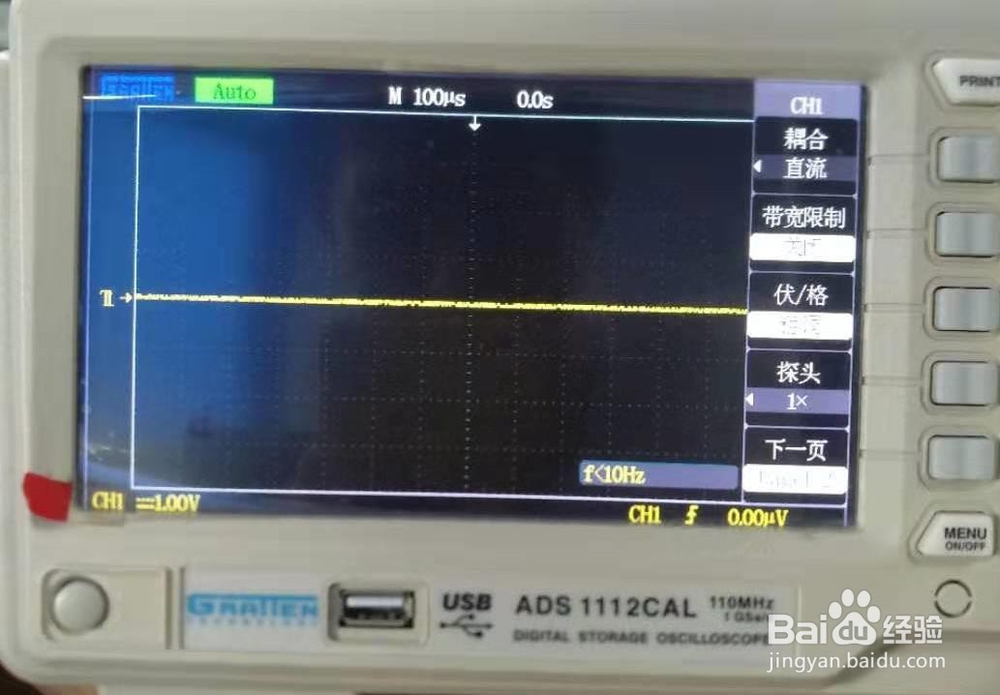

1、使用示波器直流挡，DIV2V，调整扫描速度，触发电平，使信号稳定。

2、接线前，首先要知道RS485信号为差分信号，榄茈托锣识别AB线间的电压差。电线接参考地，A,B两个探头各接A,B两根信号线在不接地系统中，可以用示波器地和任意探头，接485的A,B线，观察传输的信号。

3、此时观察示波器波形，若波形很杂乱，可：1、校准示波器2、按下“AUTO”自动生成波形，在此基础上微调3、检查电路是否接触不良、4、换电路板，重画。

4、如图，基本是完整的波形。没有数据要发送时，UART_TX保持为高电平当发送数据，根据串口协议，UART_TX会首先发送一个起始位0，即为拉低电平图示为发送0x01，二进制为 0000 0001

5、在通过串口软件发送0x02 : 0000 00100x03 : 0000 0011劐聂赞陶根据图片对比，发现波形差异1、识别0x01时，拉高的波段；2、识别0x02时，拉高的波段；3、识别0x03时，拉高的波段；其中：1、2占用相邻的波段3的波段刚好覆盖1、2波段
