气液增压缸气路连接图

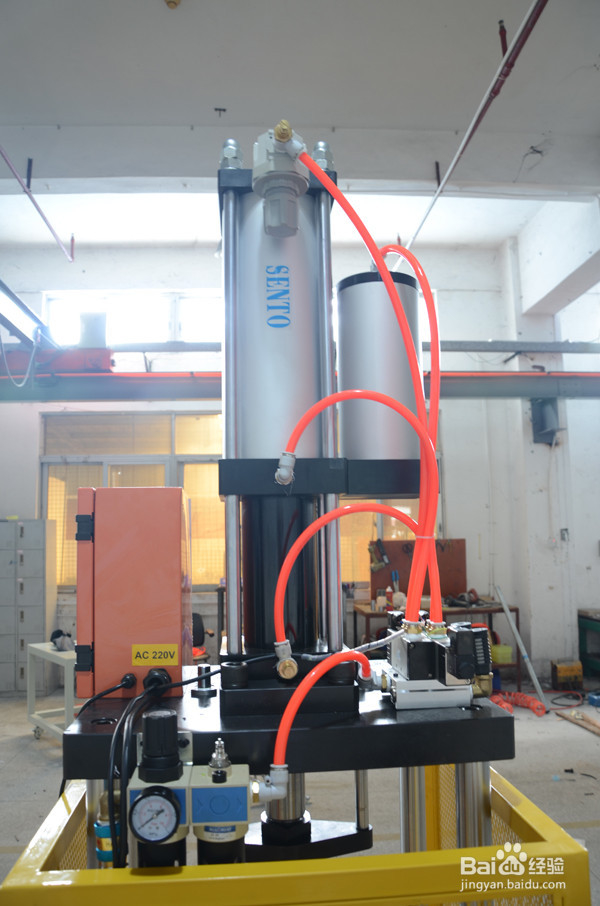

1、首先我们先看下图，增压缸上面有4个气口，所以要使用两个电磁阀，图中所用电磁阀为一个五口二位和一个五口三位电磁阀为组合，这样组合可以调模、寸动。

3、看懂图纸其实增压缸气路连接非常的简单，其动作顺序就是P4先进气，P1排气，预压段活塞下行，然后切换电磁阀P3进气P2排气，寿喋馒揎增压活塞下行进行增压，然后P2进气P3排气增压活塞回位，P1进气P4排气预压活塞回位，整个动作就完成啦。另外两个五口二位电磁阀也可以使用，但是就没有寸动调模的功能咯。
