PDF如何导出CAD，并保持原有比例

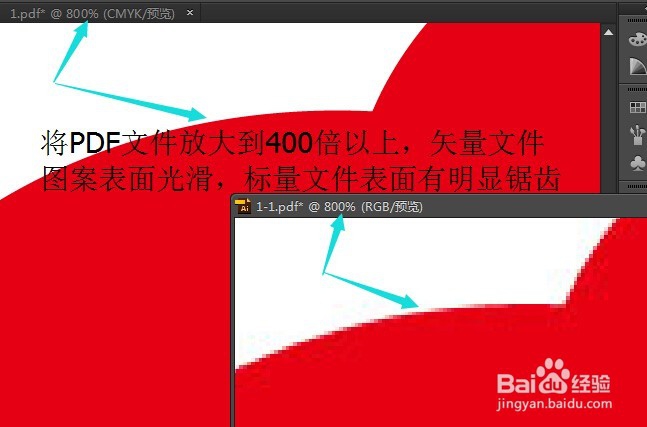

1、判断PDF内容的图片格式：（放大到400%以上看图片是否会模糊）

a、如果是矢量文件（放大不会模糊，可直接转CAD格式），通常是用画图软件直接转换得来的PDF文件；

b、如果是标量文件（放大会模糊，那就要一步步按图画咯），通常标量文件是通过扫描，或照片得来的PDF文件；

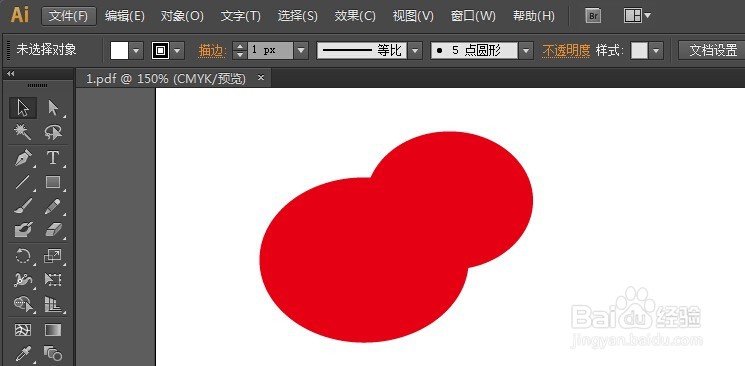

2、如果是矢量文件，打开Adobe Illustrated 或 Coreldraw 软件，把矢量的Pdf文件直接拖入软件打开；

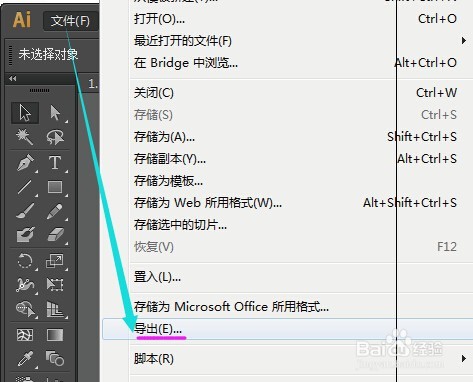

3、执行文件——导出——保存类型选择“DWG"——点保存

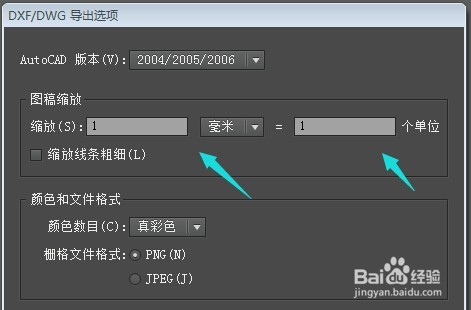

4、在保持设置中，设置1mm=1单位（这样导出来就是1：1，不变形的）。

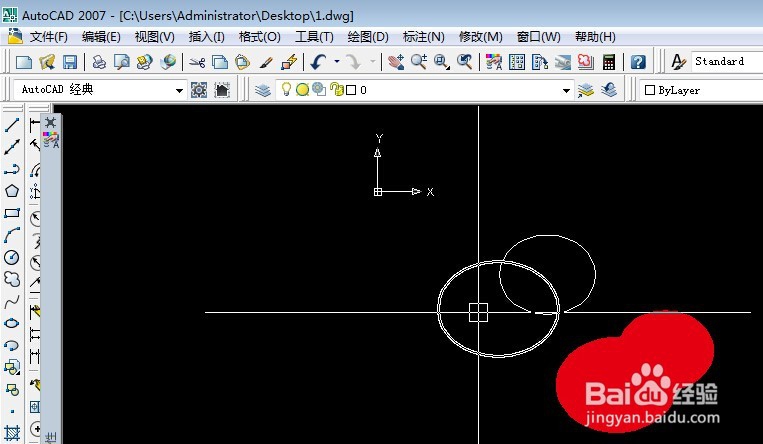

5、AI/CDR导出的CAD稿件通常是块形式，用CAD打开先在任务栏中输入X炸开，即可编辑导出来的CAD稿件了。

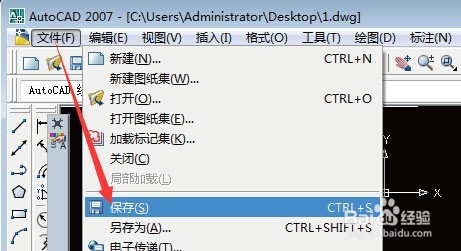

6、编辑修改后直接保存成CAD格式就可以使用了。
