DBM-8100隔离开关触头压力测试仪

1、测量前的准备

1.确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量，见图1），根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图2、图3），使a＝b；

2、2.图2是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。

3、3.图3是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。

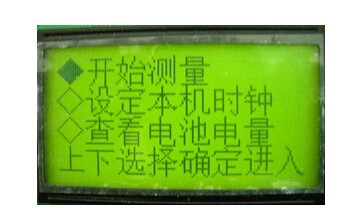

1、连接好接地线和传感器信号线，打开测试仪电源，等待2-3秒后进入测试菜单，然后按【确定】键进入，如下图：

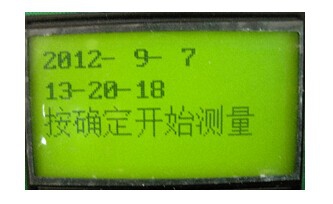

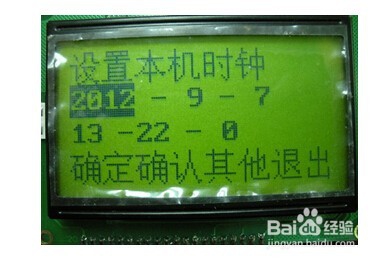

2、表示当前选中菜单，按上，下键可以切换菜单。按【确定】键可以进入测试界面，此时，按【确定】可以开始测量。

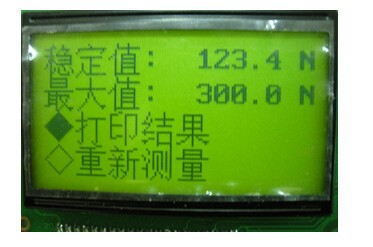

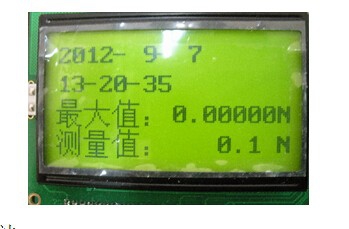

3、将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（最大值）压力显示并自动锁定。整个测量采样过程最多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。
