pkpm工具箱计算简支檩条

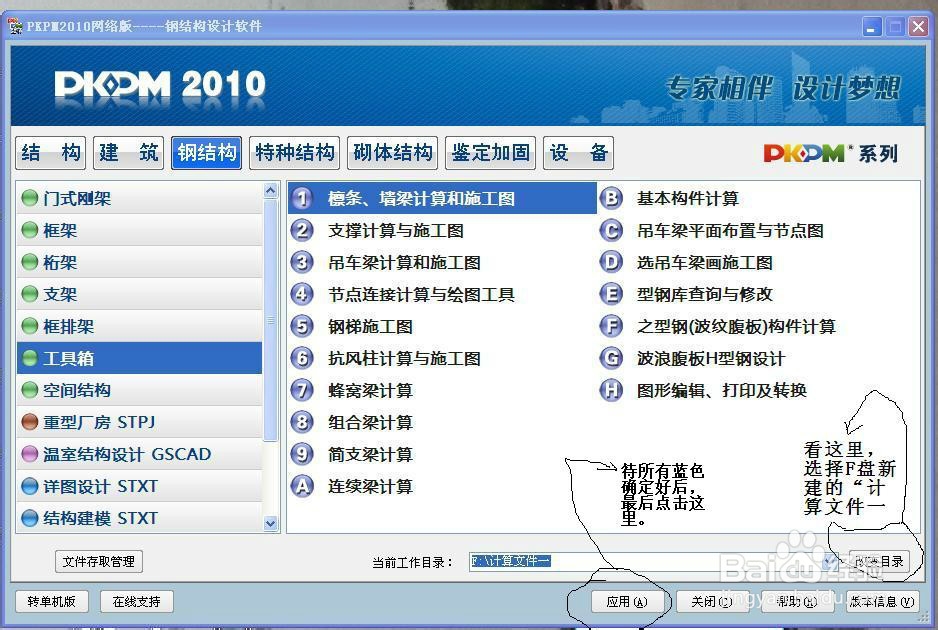

1、在电脑F盘里新建文件夹为“计算文件一”，打开PKPM应用软件，选择钢结构菜单下的工具箱中的第1项：檩条、墙梁计算和施工图，最后选择目录选项，具体如下图。（注：图中有我编辑的黑体字，按图操作。）

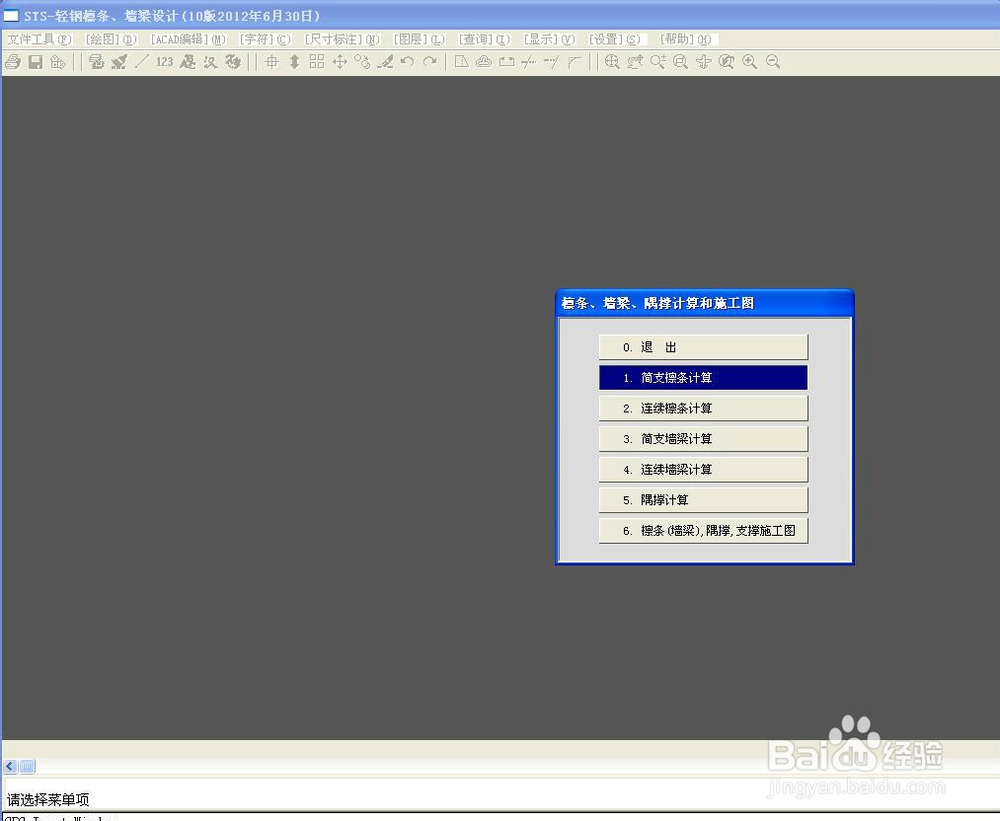

2、点击1步骤中的“应该”后，该出现如下图中的一个界面，选择如下图蓝色选项：简支檩条计算，单击就能打开。

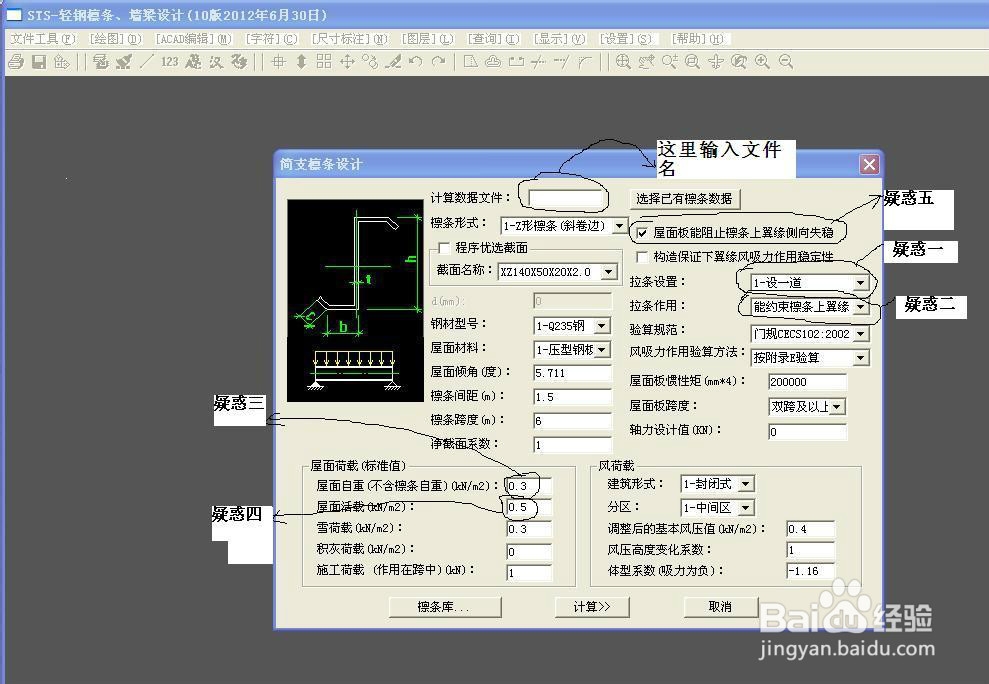

3、这个时候才算真正进入到檩条计算中，但是在工作中，我们计算简支檩条时候，一般会搞混淆几个至关重要的概念，这也始终是一些入行不久人的疑惑。疑惑有哪些？疑惑一：拉条设置；疑惑二：拉条作用；疑惑三：恒荷载；疑惑四：活荷载；疑惑五：选不选屋面能阻止侧向失稳。（注：相应的疑惑点详见下图。）

4、好，你现在看着步骤3中的图片，对应文字疑惑，我给你提出几点概念。疑惑一：拉条的几道是关于跨度内提出的概念，不是檩条上下的概念；疑惑二：拉条作用是设上下两道的时候可以约束檩条上、下翼缘，否则不能选。疑惑三：这个很多人把握不好，一般轻钢屋面的话，不含檩条重量的话，恒荷载最多只能填写0.2，如果是保温夹心岩棉的话，并且两层的话，可以斟酌的填到0.3最大。疑惑四：活荷载为不上人屋面的话0.5显然是偏大的，因为门钢规范立面有个限制，投影面积超过60平米的，活荷载可以填写到0.3；疑惑五：屋面是压型钢板一般是不能约束檩条侧向失稳定的，这个是经验，因为压型钢板刚度很小，檩条侧向稳定如果靠压型钢板的话根本就不能实现。

5、讲到这里，疑惑五点大家都应该懂了吧。不过，还有一点我要提醒你们，很多人容易把疑惑五与疑惑一分开而谈，在我看来，这是典型的矛盾错误，因为恒荷载的大小直接关系到屋面的刚度问题，对于檩条侧向稳定有不可估量的作用，具体错误，如下图。

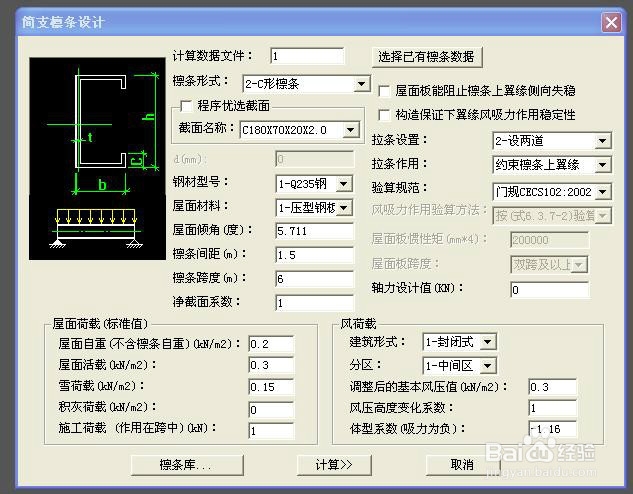

6、那么正确的是什么呢？详见下图。
