在surfer中绘制等高线图，并导入到CAD中

1、双击打开 surfer

2、打开之后的截面如图所示

3、单击地图-数据，弹出对话框，选择等高线数据，单击确认

4、之后弹出对话框，这个可以忽略，直接单击确认

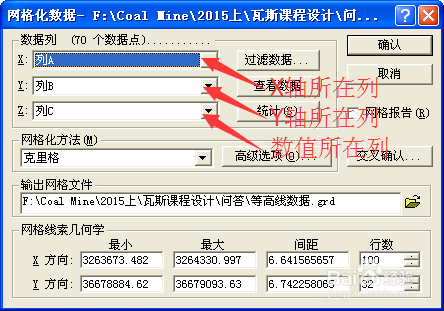

5、又弹出一个对话框，设置数据列，设置完成之后单击确认

6、提示等高线图已创建

7、此时回到surfer工作窗口，单击地图-等值线图-新建等值线图，弹出对话框，选择刚才创建的等高线数据图。

8、此时等值线图就出现了

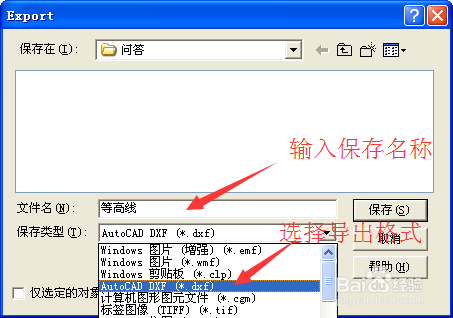

1、在surfer命令菜单中单击文件-输出，弹出对话框，设置如图所示

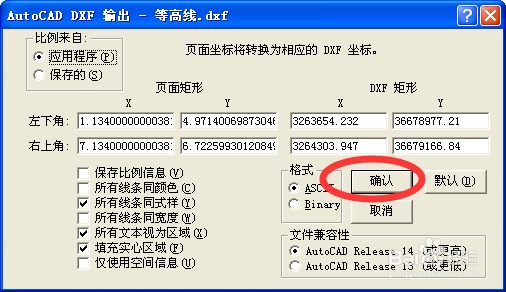

2、弹出对话框，直接单击确认

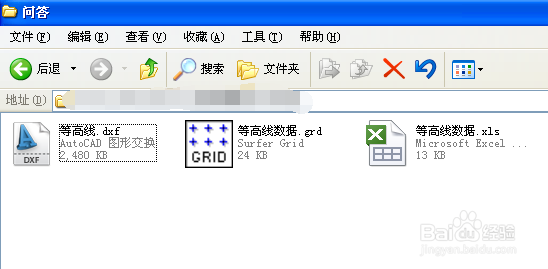

3、此时目录文件夹下会出现一共三个文件

4、然后双击打开CAD

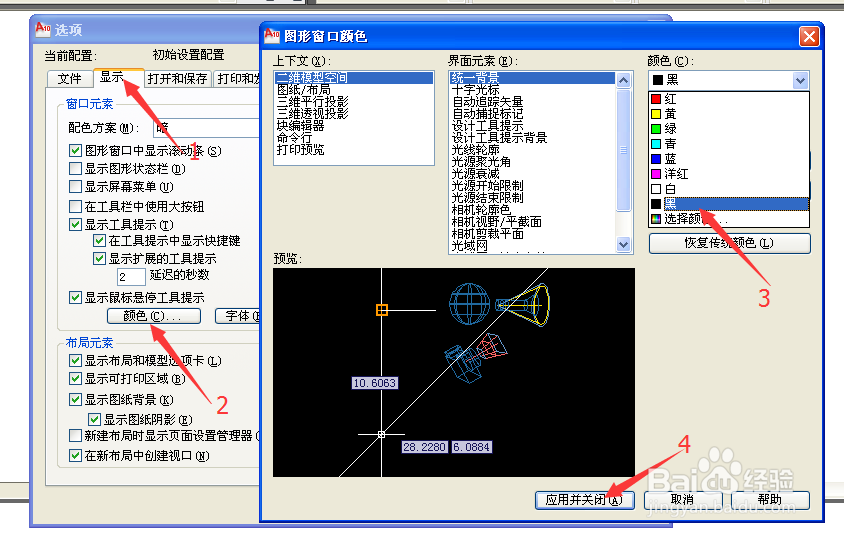

5、将工作窗口背景色先设置为黑色，方便观察。步骤为，单击工具-选项，弹出对话框，按图示步骤操作。

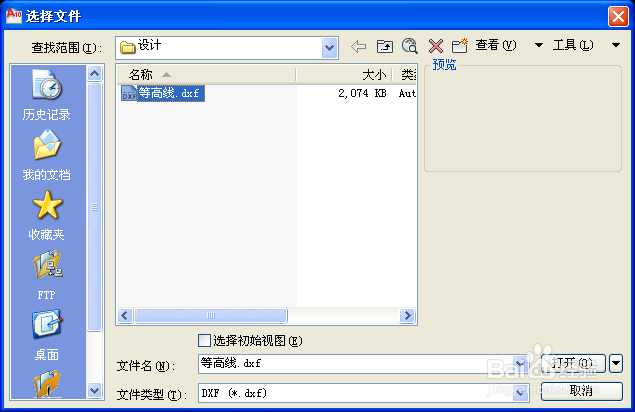

6、设置为黑色后，打开刚才创建的三个文件中的.dxf格式的文件。

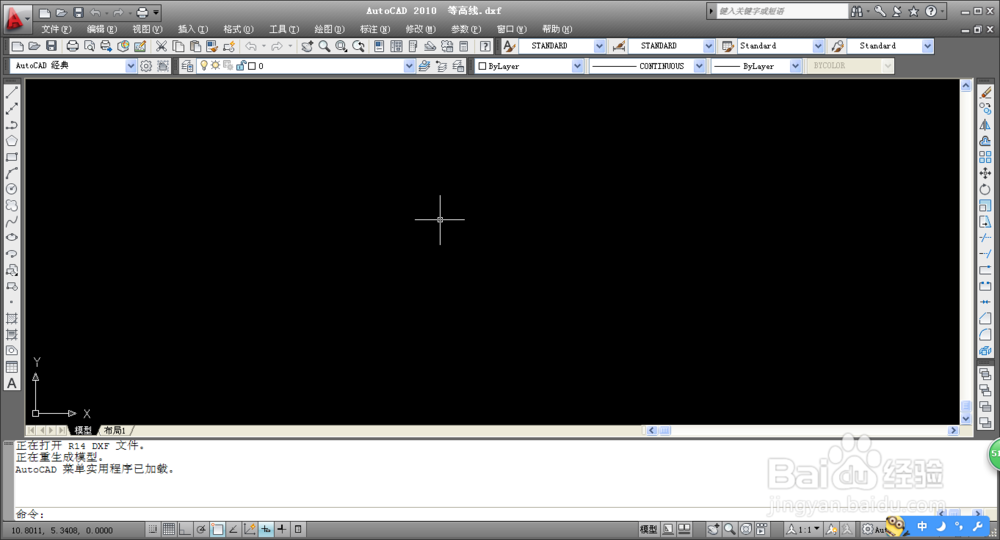

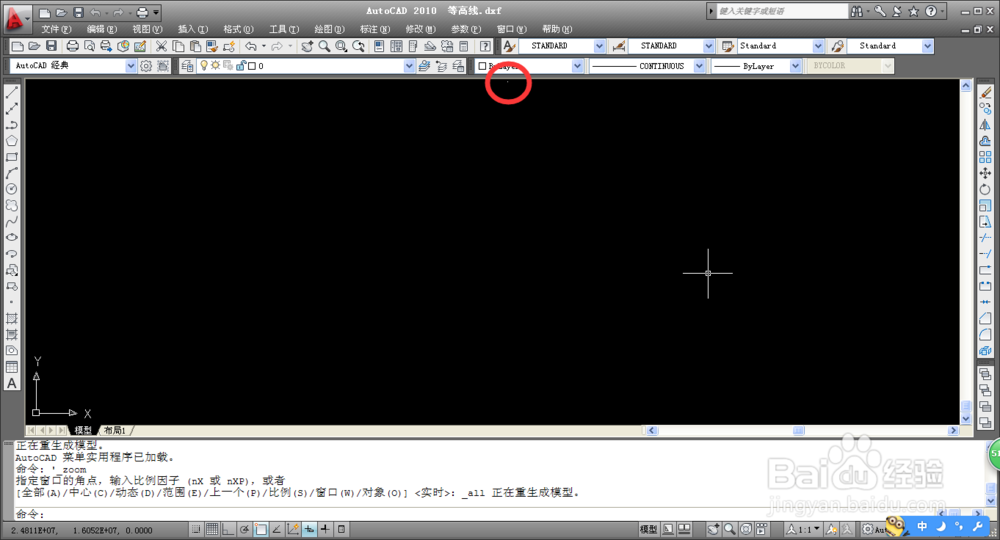

7、打开之后会发现工作窗口内没有图像。其实图像已经插入进来了，只是太小

8、注意看这里，有一个小点，这就是图像，鼠标定位在该点，然后转动滚轮就可以放大图像

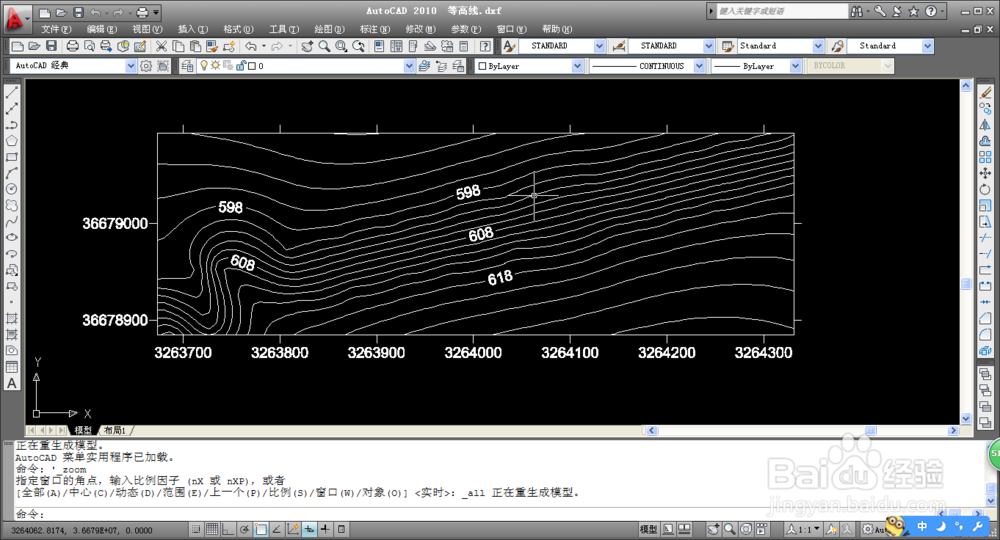

9、放大之后如图所示
