怎样画常见的电器仪表符号标注

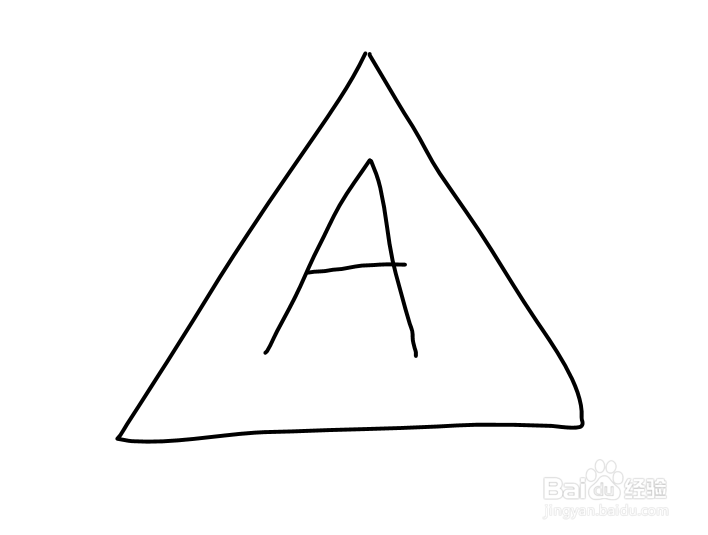

1、A组仪表工作环境是从0度到正40度，85%湿度以下的符号标记，就是先画一个三角形，然后再三角形里面加上一个大写的A字：

2、B组仪表工作环境是从负20度到正50度，85%湿度以下的符号标记，就是先画一个三角形，然后再三角形里面加上一个大写的B字：

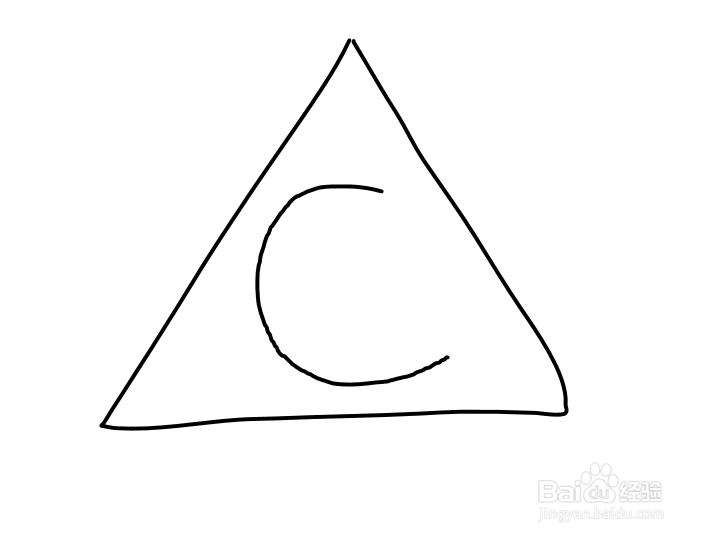

3、C组仪表工作环境是从负40度到正60度，98%湿度以下的符号标记，就是先画一个三角形，然后再三角形里面加上一个大写的C字：

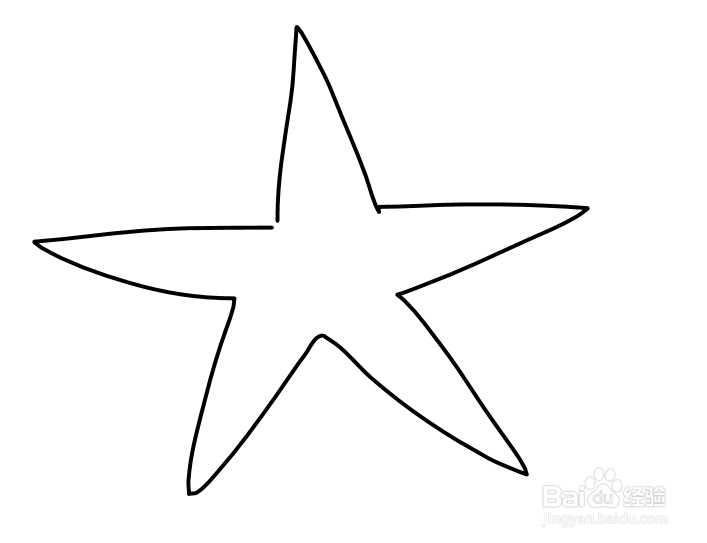

4、绝缘强度试验电压是500伏特的符号标注，就是画一个空心的五角星，如下图所示：

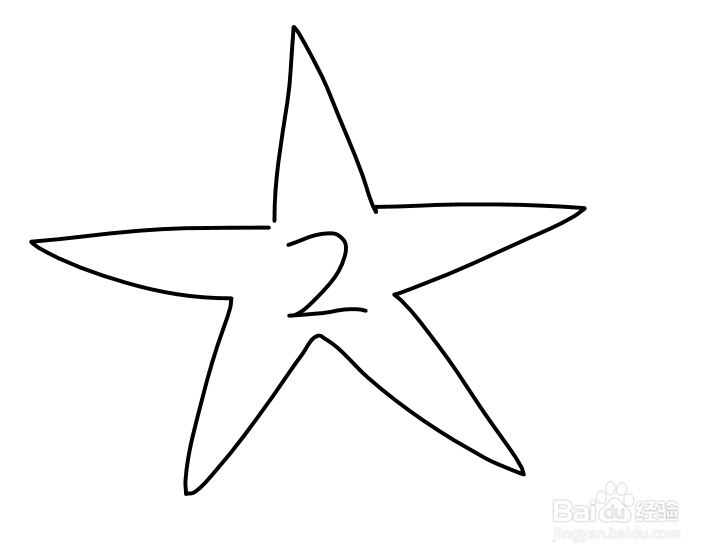

5、绝缘强度试验电压是2000伏特的符号标注，就是先画一个空心的五角星，里面中间加一个阿拉伯数字2，如下图所示：

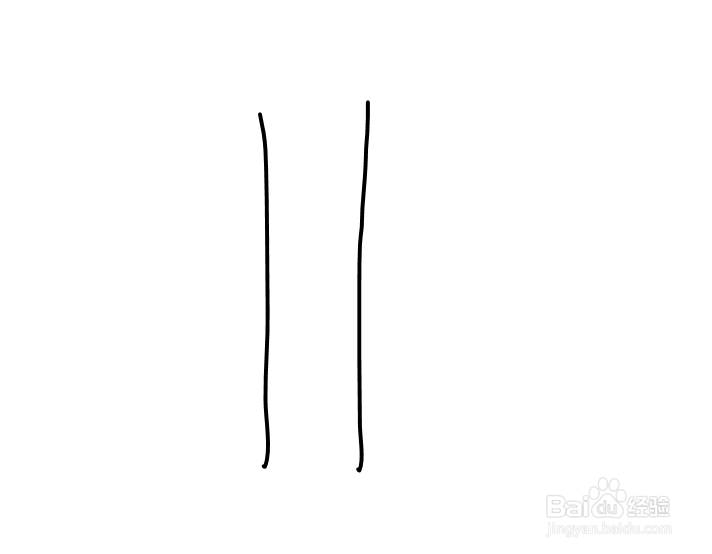

6、II级防外磁场和电场的符号标注，就是画两条一样长且互相平行的竖线，如下图所示：
