静态路由和默认路由

1、配置PC1:

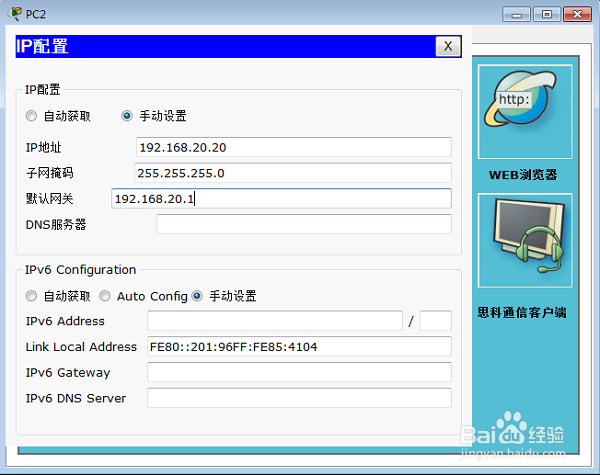

2、配置PC2:

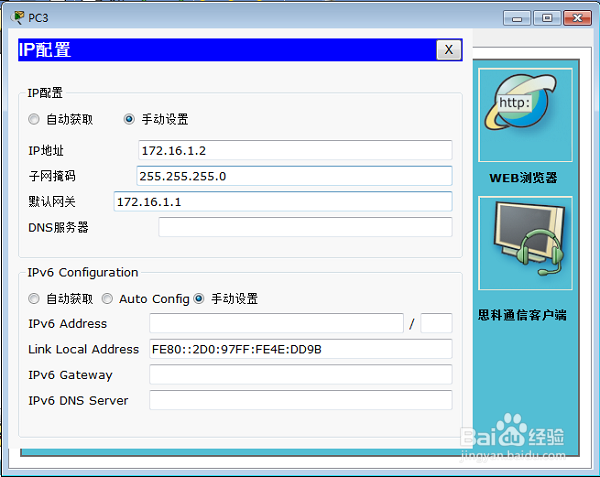

3、配置PC3:

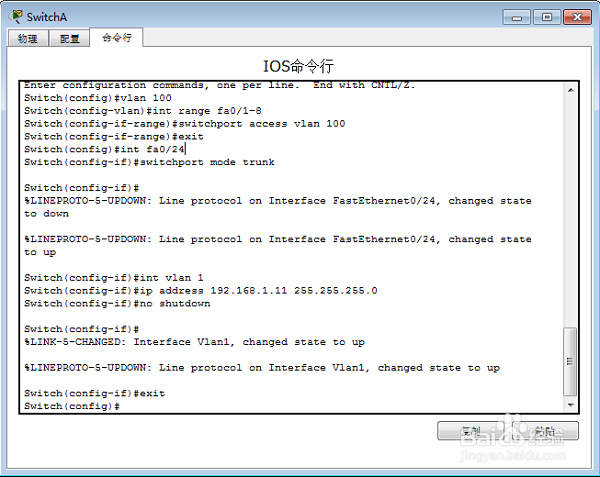

4、配置交换机SASwitch>enSwitch#conf tSwitch(config)拭貉强跳#vlan 100Switch(config-vlan)#int range fa0/1-8Switch(config-if-range)#switchport access vlan 100Switch(config-if-range)#exitSwitch(config)#int fa0/24Switch(config-if)#switchport mode trunkSwitch(config-if)#Switch(config-if)#int vlan 1Switch(config-if)#ip address 192.168.1.11 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#Switch(config-if)#exitSwitch(config)#

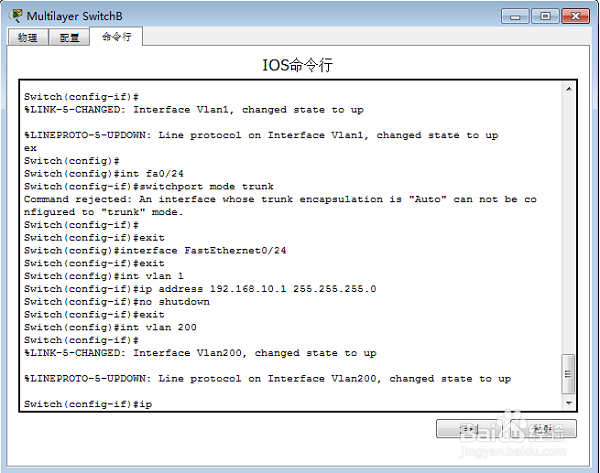

5、配置交换机SBSwitch>enSwitch#conf tSwitch(config)拭貉强跳#vlan 100Switch(config-vlan)#int range fa0/1-8Switch(config-if-range)#switchport access vlan 100Switch(config-if-range)#exitSwitch(config)#int fa0/24Switch(config-if)#switchport mode trunkSwitch(config-if)#Switch(config-if)#int vlan 1Switch(config-if)#ip address 192.168.1.11 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#Switch(config-if)#exitSwitch(config)#int vlan 200Switch(config-if)#Switch(config-if)#ip address 192.168.20.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#

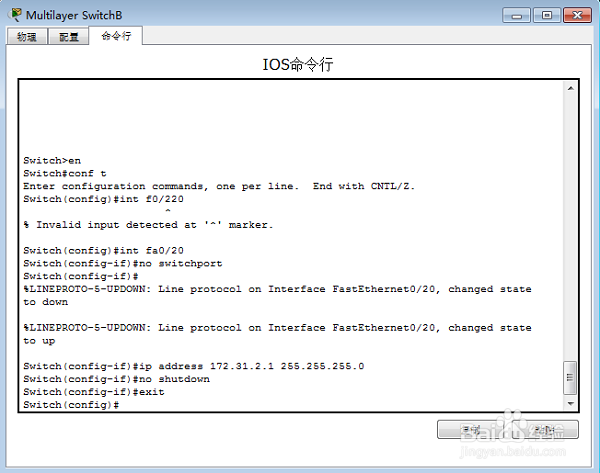

6、设置交换机SB的fa0/20的鹩梏钔喔三层接口地址。Switch>enSwitch#conf tSwitch(conf足毂忍珩ig)#int f0/220Switch(config)#int fa0/20Switch(config-if)#no switchportSwitch(config-if)#Switch(config-if)#ip address 172.31.2.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#

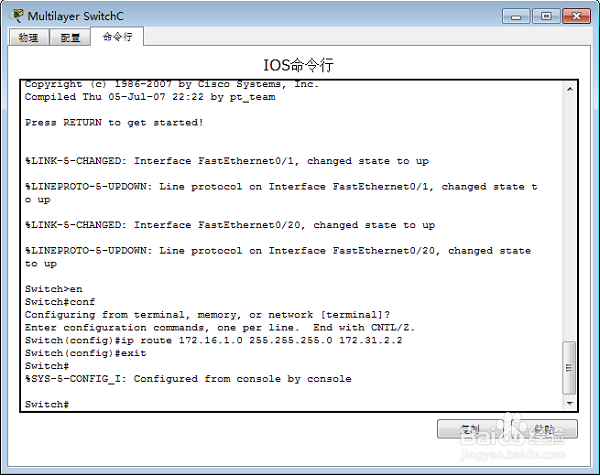

7、设置SC的静态路由。Switch>enSwitch#confSwitch(config)#ip route 172.16.1.0 255.255.255.0 172.31.2.2Switch(config)#exitSwitch#

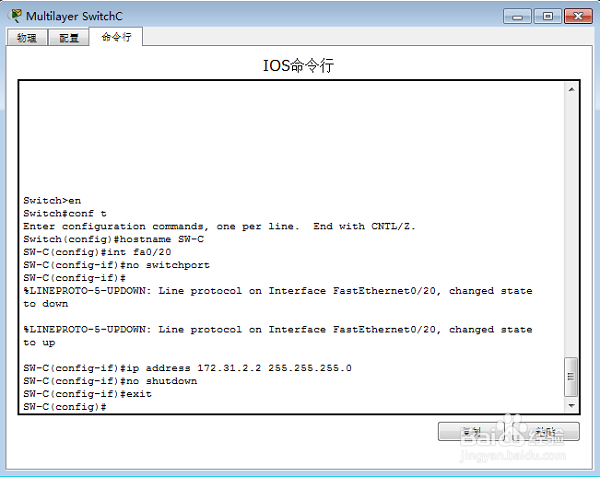

8、设置SC的fa0/20三层接口地址。Switch>enSwitch#conf tSwitch(config)#hostname SW-CSW-C(config)#int fa0/20SW-C(config-if)#no switchportSW-C(config-if)#SW-C(config-if)#ip address 172.31.2.2 255.255.255.0SW-C(config-if)#no shutdownSW-C(config-if)#exitSW-C(config)#

9、设置SC的VLAN1地址：SW-C#conf tSW-C(config)#int vlan 1SW-C(config-if)#ip address 172.16.1.1 255.255.255.0SW-C(config-if)#no shutdownSW-C(config-if)#

10、设置SC的默认路由。SW-C#conf tSW-C(config)#ip route 0.0.0.0 0.0.0.0 172.31.2.1SW-C(config)#exitSW-C#

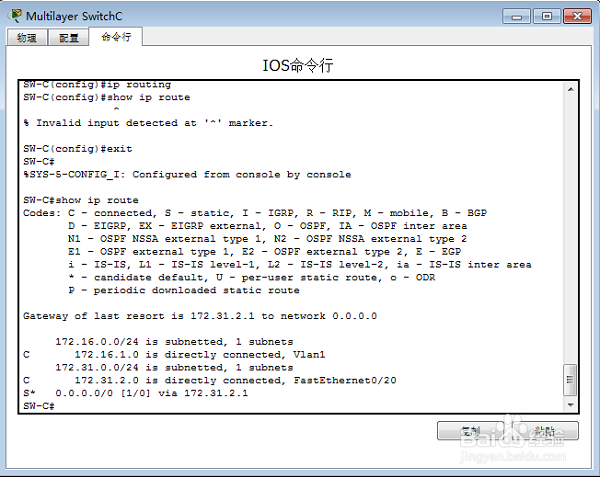

11、查看路由表：SW-C#show ip route
