autoCAD制图技巧：[30]实木小茶几（一）

2025-05-18 14:34:00

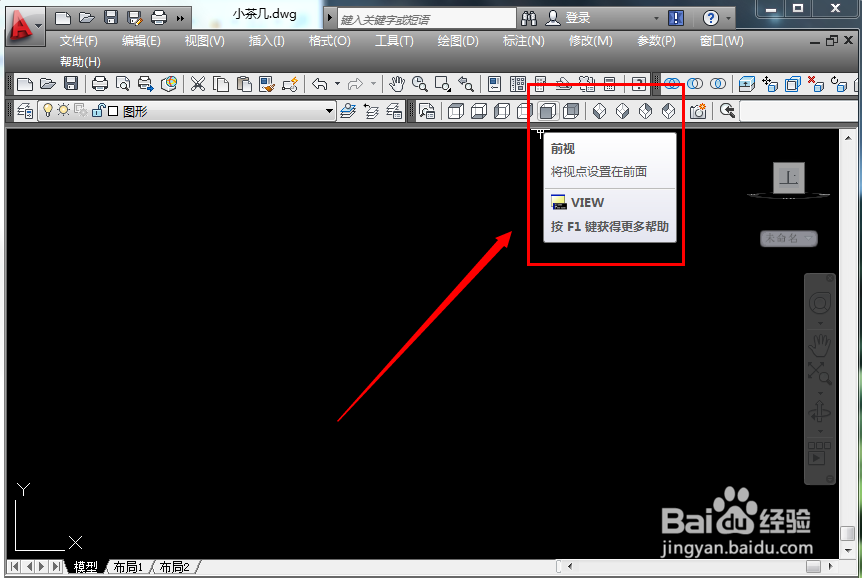

1、打开CAD，转主视图

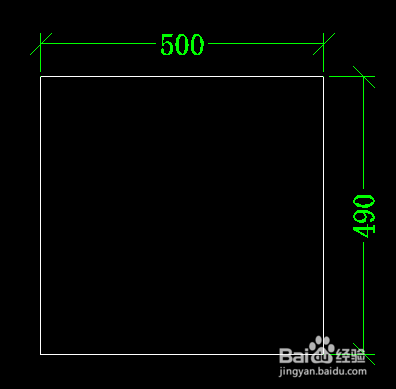

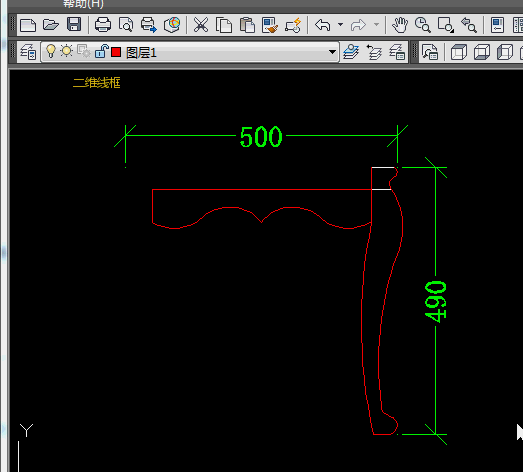

2、画如图长500，高490的矩形

3、将矩形分解，上边向下偏移40，再向下偏移60，右边向左偏移80

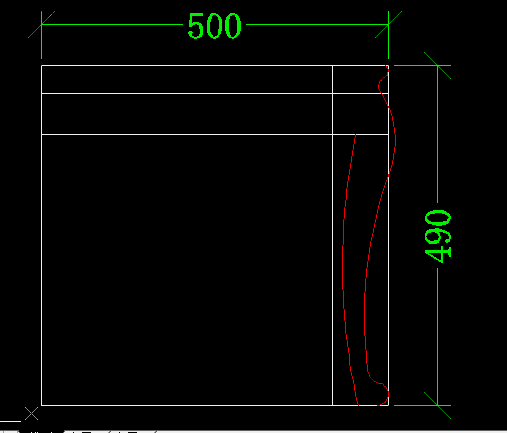

4、画如下图的弧形线条

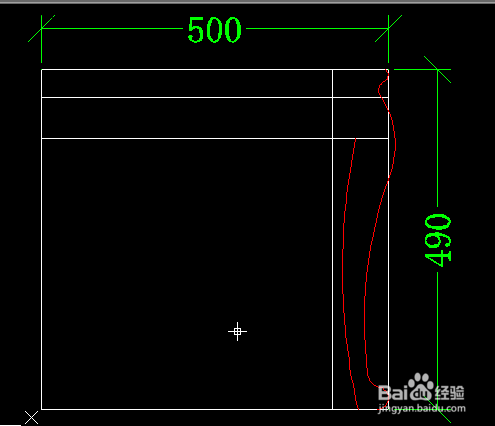

5、删除多余的白线，并镜像弧形线条

6、画如下图的弧形线条

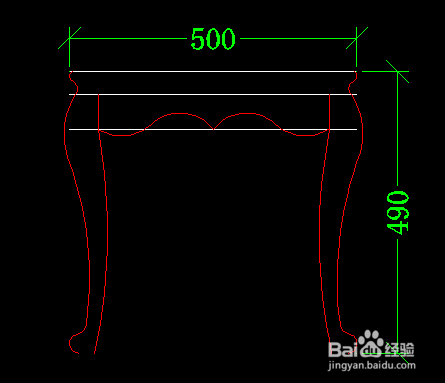

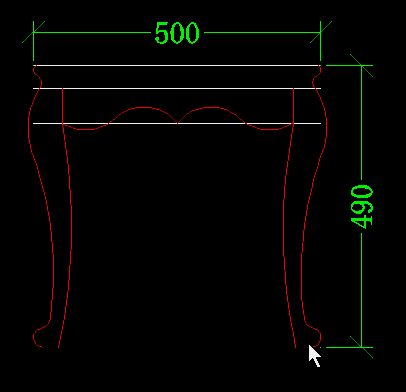

7、删除多余线条，补画缺少的线条。

8、先将标注删除，再将所有图形放到0图层上

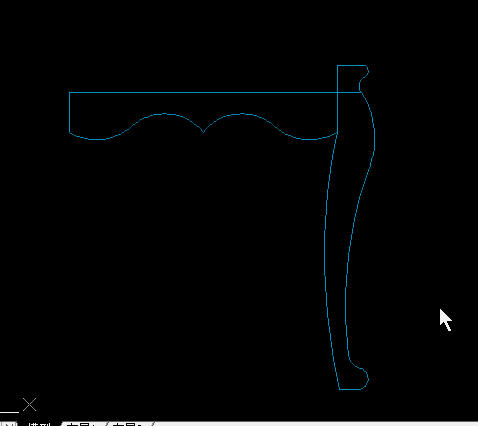

9、BO（边界创建）——空格——面域所有图形

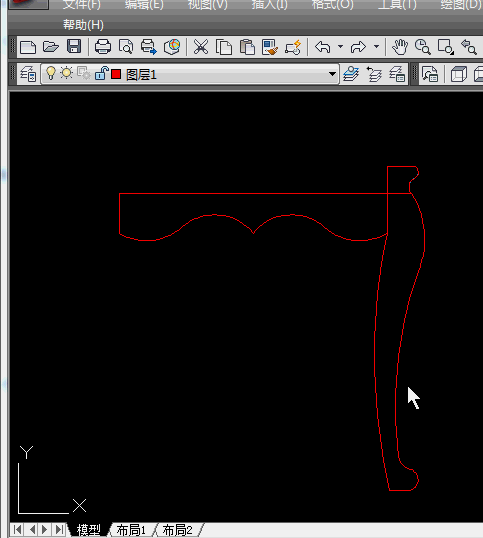

10、锁定红色线图层，再删除0图层上的线条，然后再将锁打开
