PADS怎样输出SMT坐标文件

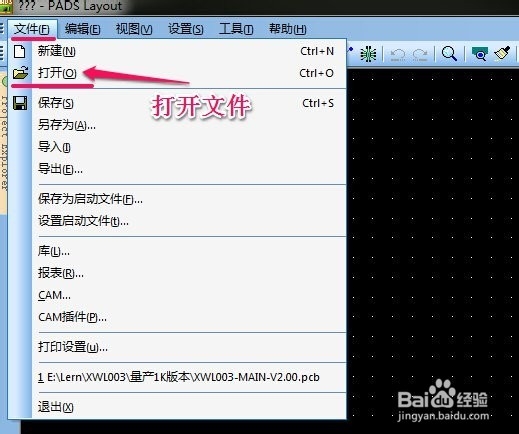

1、首先，进入pads（双击软件图标进入，基本操作，不啰嗦，不然以为我在刷步骤... ...），然后单击文件，打开我们的图纸。

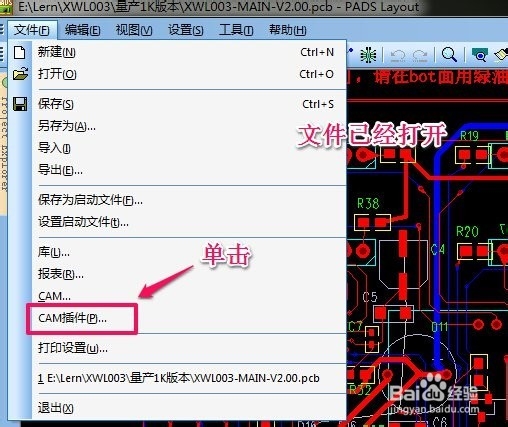

2、图纸打开以后，还是选择“文件”菜单，在下拉的选项中选择“CAM插件”，如下图所示。

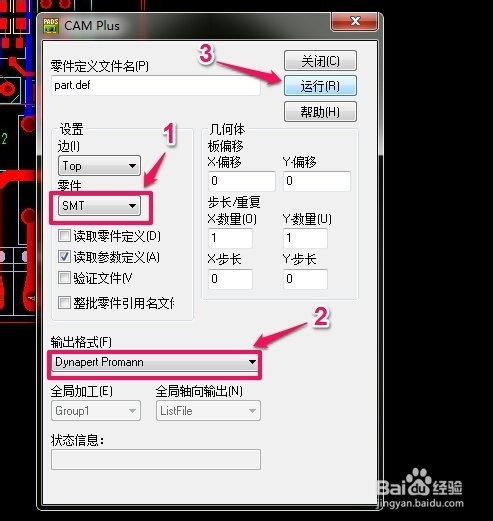

3、这个时候，弹出了一个对话框，在“零件”的下拉菜单选择“SMT”，“输出格式”选择“Dynapert Promann”，其余的用默认设置就好了，如下图所示，设置好了以后，单击“运行”。

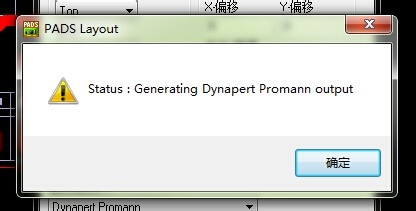

4、弹出如下的警告信息，不管他，单击“确定”。

5、之后，又弹出一个对话框，提示我们，文件已经创建好了，我们要记住这里的文件保存位置，等下才能找到我们的文件。

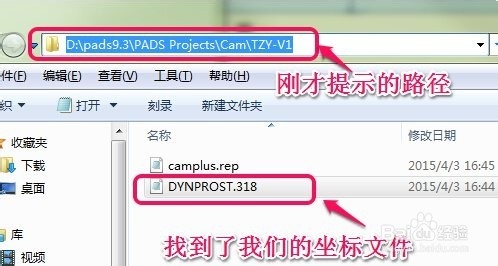

6、打开“我的电脑”，输入上一步提示的文件路径，这个时候，我们可以找到我们已经转出的SMT坐标文件，如下图所示。

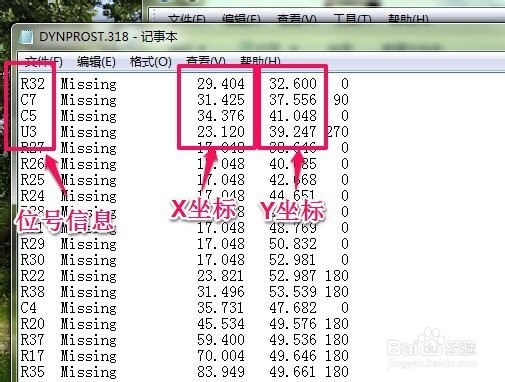

7、接下来，我们来验证一下，转出来的坐标文件是否正确。用记事本打开我们的SMT坐标文件，我先对每一栏的重要参数进行一下说明，如下图所示。

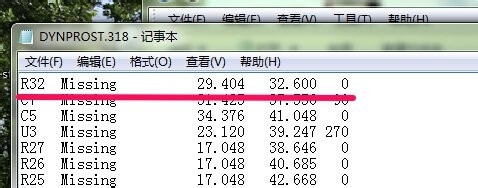

8、我们以位号R32的电阻为例，（X，Y）坐标为（29.404，32.600）。在pads图纸中找到R32器件，然后按下键盘“Alt”+“回车键”查看它的属性，从图中可以看到它的坐标为（29.404，32.6），说明，我们转出来的坐标文件是正确的，可以供贴片生产使用。

9、以上，希望对pads的初学者有所帮助，谢谢！
