ZEMAX中不同孔径类型的区别

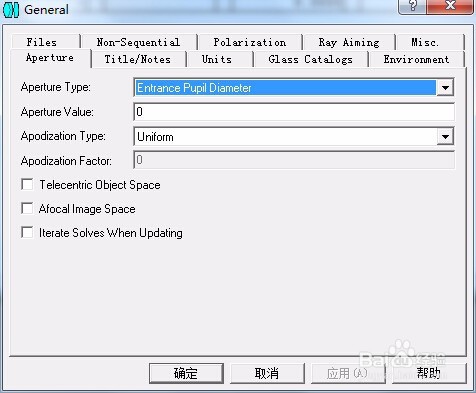

1、首先打开ZEMAX软件，并依次点击System->Genenal->Aperture，将打开如下对话框。

2、第一种孔径类型为Entrance Pupil Diameter，其具体含义为从物空间观察孔径光阑时，如同的尺寸大小。该类型需要设置孔径大小，即Aperture Value.

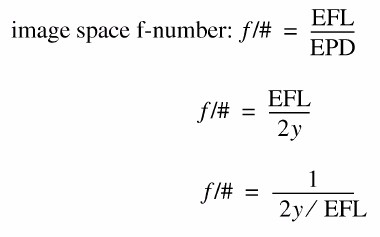

3、第二种类型为Image Space F/#，其具体含义为在像空间计算得到的近轴F数，其计算筇瑰尬哇公式如下图所示。式中，EFL为有稗卡蛟毪效焦距，EPD为入瞳直径，y为无穷远处光线在透镜上的投射高度。该类型需要设置孔径大小，即Aperture Value.常用于设置对无穷远处物体成像的系统孔径。

4、第三种类型为Object Space NA，其具体含义为物空间边缘光线的数值孔径，计算公式如下式。该类型需要设置孔径大小，即Aperture Value.

5、第四种类型为Float By Stop Size，其具体含义为孔径类型由透镜数据编辑器中光阑尺寸决定，不需要附加Aperture Value.

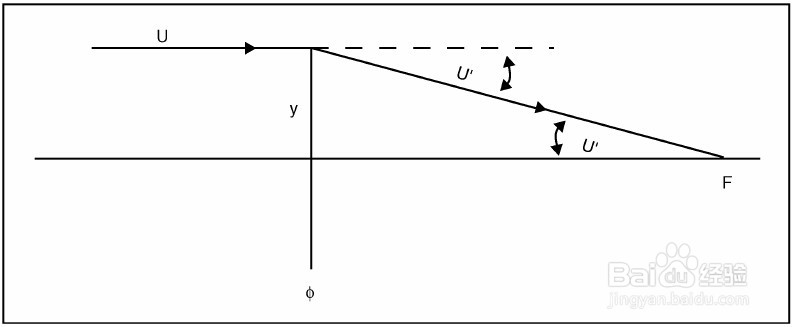

6、第五种类型为Paraxial Working F/#，其具体含义为给定共轭距下像空间的近轴掂迎豢畦F数，其本质上区别于Image Space F/#。常用于像差较大的系统。计算公式如下图。式中，U'为像方孔径角。

7、第六种类型为Object Cone Angle，其代表物空间中边缘光线与光轴的角度，可能超过90°，此时表示入瞳位于物体左侧。
