Android开发学习：[26]绘制Android小机器人

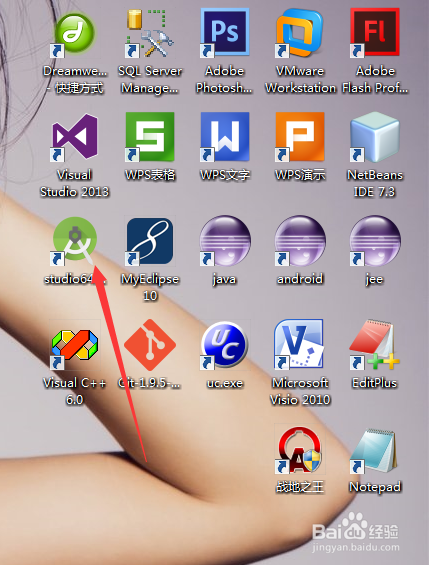

1、首先我们打开我们下载安装好的Android Studio软件，不会安装的同学请看前面的经验：

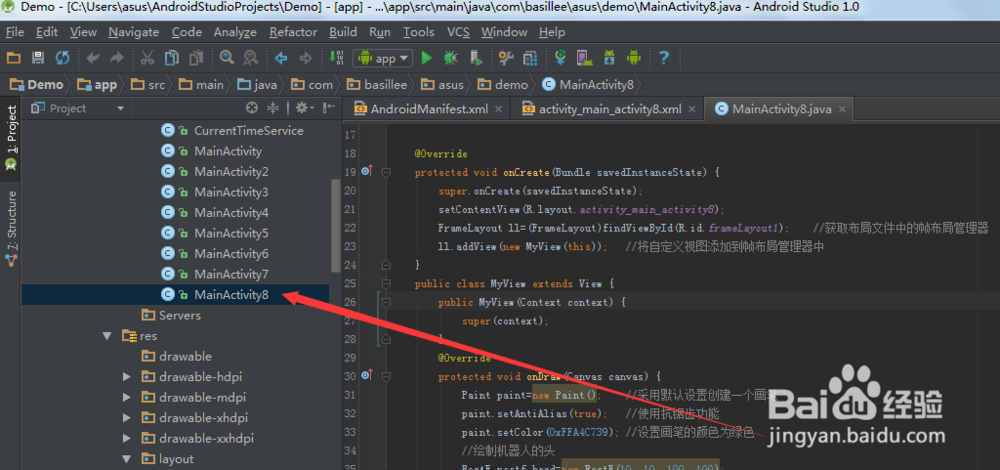

2、然后我们新建一个项目，我这里为了方便就新建一个Activity了

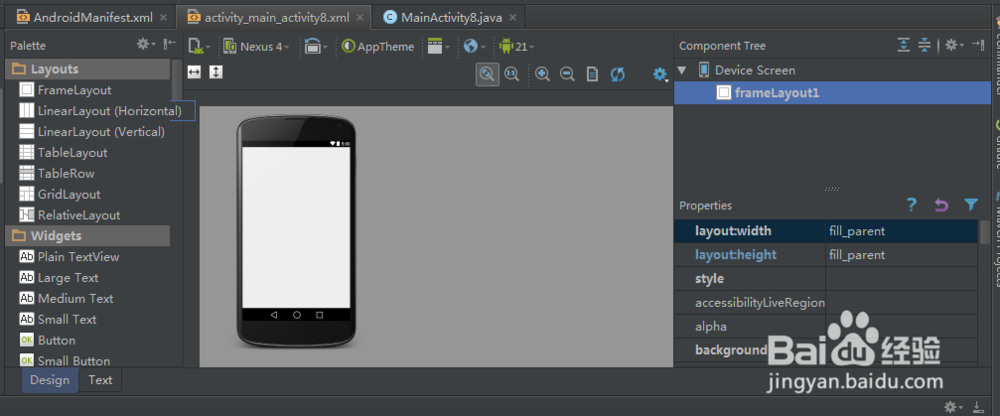

3、然后我们在界面布局代码添加一个Framlayout布局如下：<?xml 箪滹埘麽version="1.0" encoding租涫疼迟="utf-8"?><FrameLayout xmlns:android="http://schemas.android.com/apk/res/android" android:id="@+id/frameLayout1" android:layout_width="fill_parent" android:layout_height="fill_parent" android:orientation="vertical" ></FrameLayout>

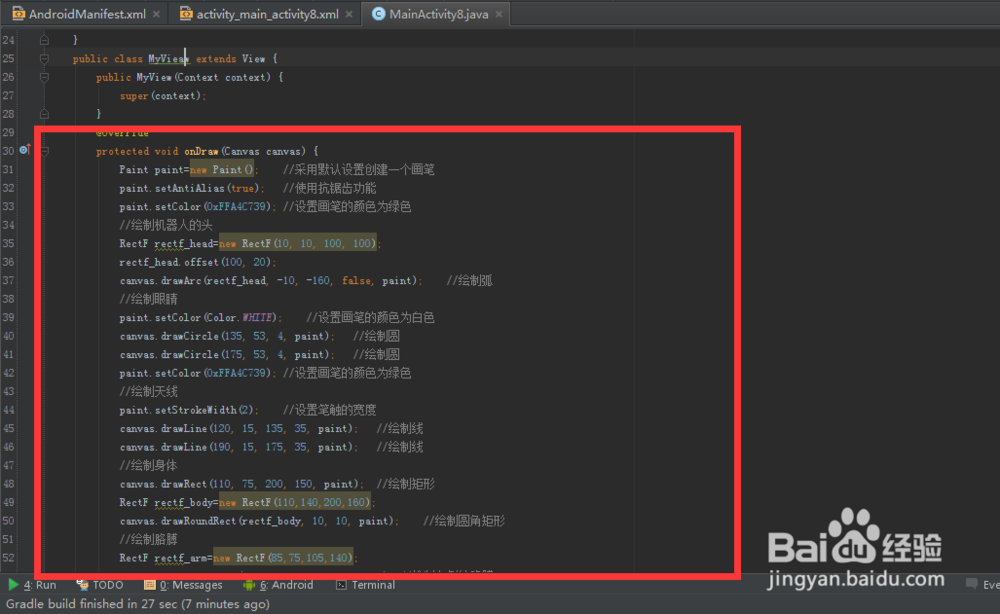

4、然后我们再在后台代码里面重写onDraw方法：public class MainActivity8 extends Actio荏鱿胫协nBarActivity { @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main_activity8); FrameLayout ll=(FrameLayout)findViewById(R.id.frameLayout1); //获取布局文件中的帧布局管理器 ll.addView(new MyView(this)); //将自定义视图添加到帧布局管理器中 } public class MyView extends View { public MyView(Context context) { super(context); } @Override protected void onDraw(Canvas canvas) { Paint paint=new Paint(); //采用默认设置创建一个画笔 paint.setAntiAlias(true); //使用抗锯齿功能 paint.setColor(0xFFA4C739); //设置画笔的颜色为绿色 //绘制机器人的头 RectF rectf_head=new RectF(10, 10, 100, 100); rectf_head.offset(100, 20); canvas.drawArc(rectf_head, -10, -160, false, paint); //绘制弧 //绘制眼睛 paint.setColor(Color.WHITE); //设置画笔的颜色为白色 canvas.drawCircle(135, 53, 4, paint); //绘制圆 canvas.drawCircle(175, 53, 4, paint); //绘制圆 paint.setColor(0xFFA4C739); //设置画笔的颜色为绿色 //绘制天线 paint.setStrokeWidth(2); //设置笔触的宽度 canvas.drawLine(120, 15, 135, 35, paint); //绘制线 canvas.drawLine(190, 15, 175, 35, paint); //绘制线 //绘制身体 canvas.drawRect(110, 75, 200, 150, paint); //绘制矩形 RectF rectf_body=new RectF(110,140,200,160); canvas.drawRoundRect(rectf_body, 10, 10, paint); //绘制圆角矩形 //绘制胳膊 RectF rectf_arm=new RectF(85,75,105,140); canvas.drawRoundRect(rectf_arm, 10, 10, paint); //绘制左侧的胳膊 rectf_arm.offset(120, 0); //设置在X轴上偏移120像素 canvas.drawRoundRect(rectf_arm, 10, 10, paint); //绘制右侧的胳膊 //绘制腿 RectF rectf_leg=new RectF(125,150,145,200); canvas.drawRoundRect(rectf_leg, 10, 10, paint); //绘制左侧的腿 rectf_leg.offset(40, 0); //设置在X轴上偏移40像素 canvas.drawRoundRect(rectf_leg, 10, 10, paint); //绘制右侧的腿 super.onDraw(canvas); } }}

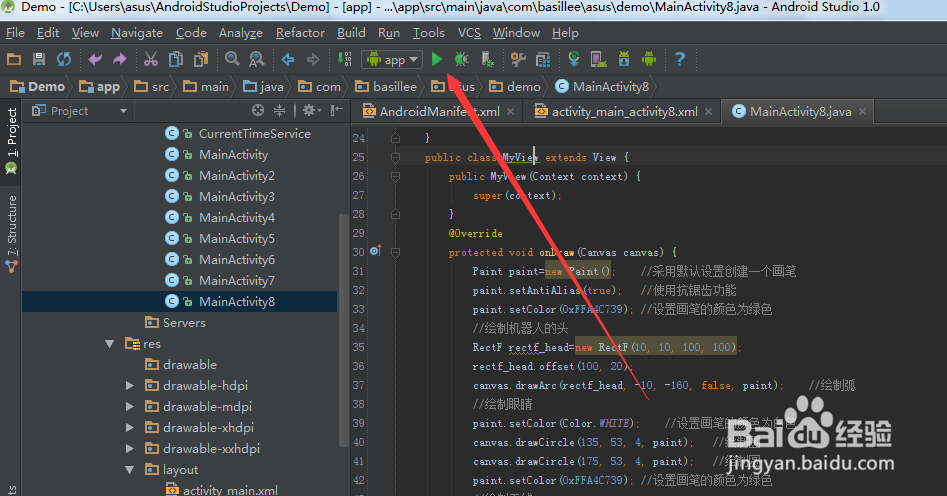

5、然后我们点击Android Studio上面的运行按钮来打开虚拟机运行此项目

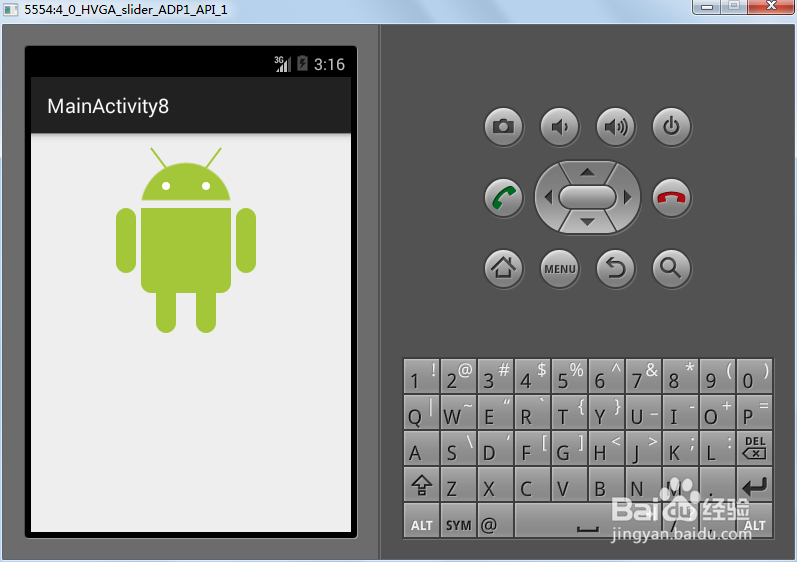

6、最后我们可以看到运行的效果如下：
