发光二极管怎么画

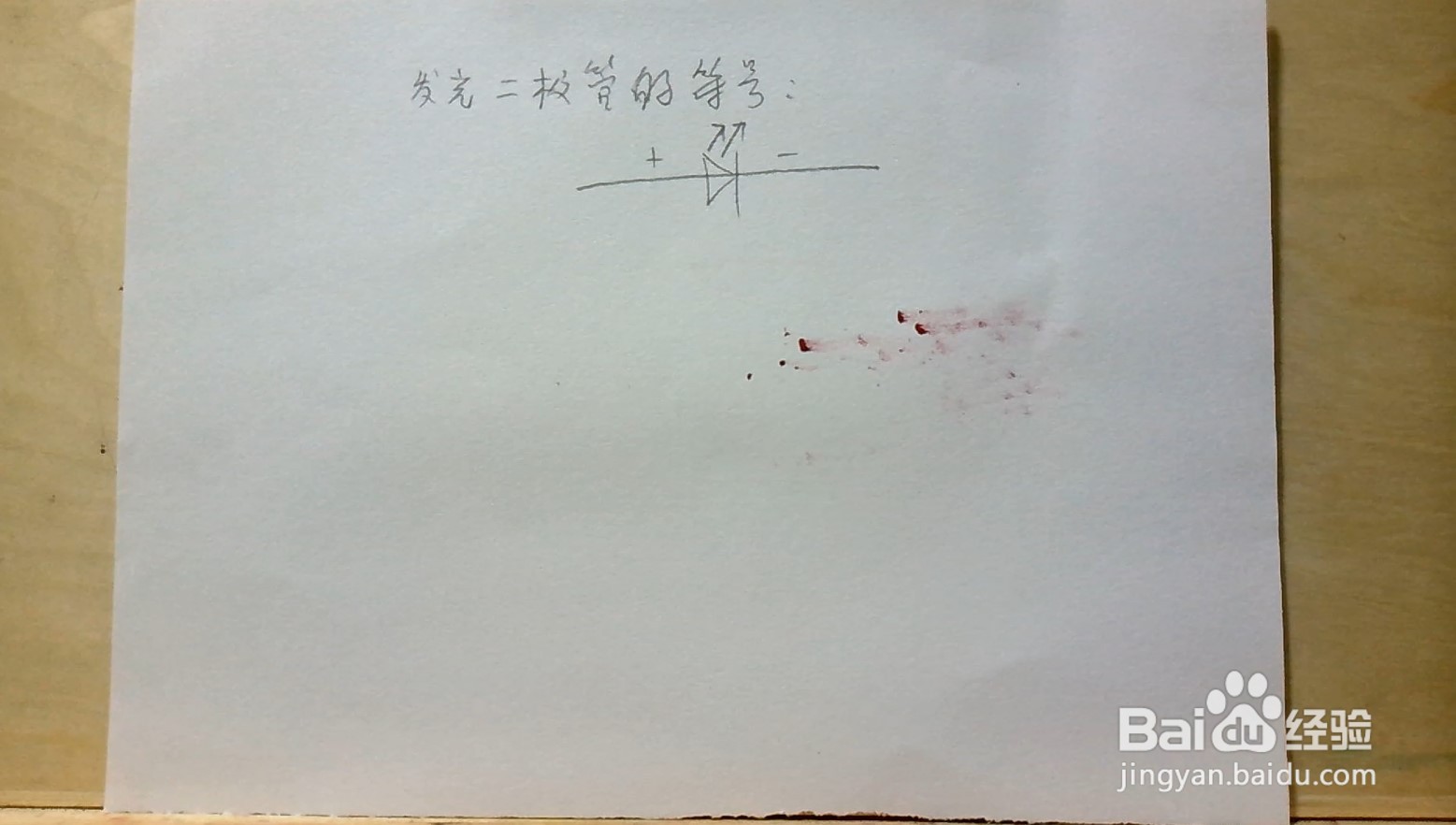

1、发光二极管的符号画法比较简单易记，即在常规二极管符号的基础上添加两根箭头，如图所示。

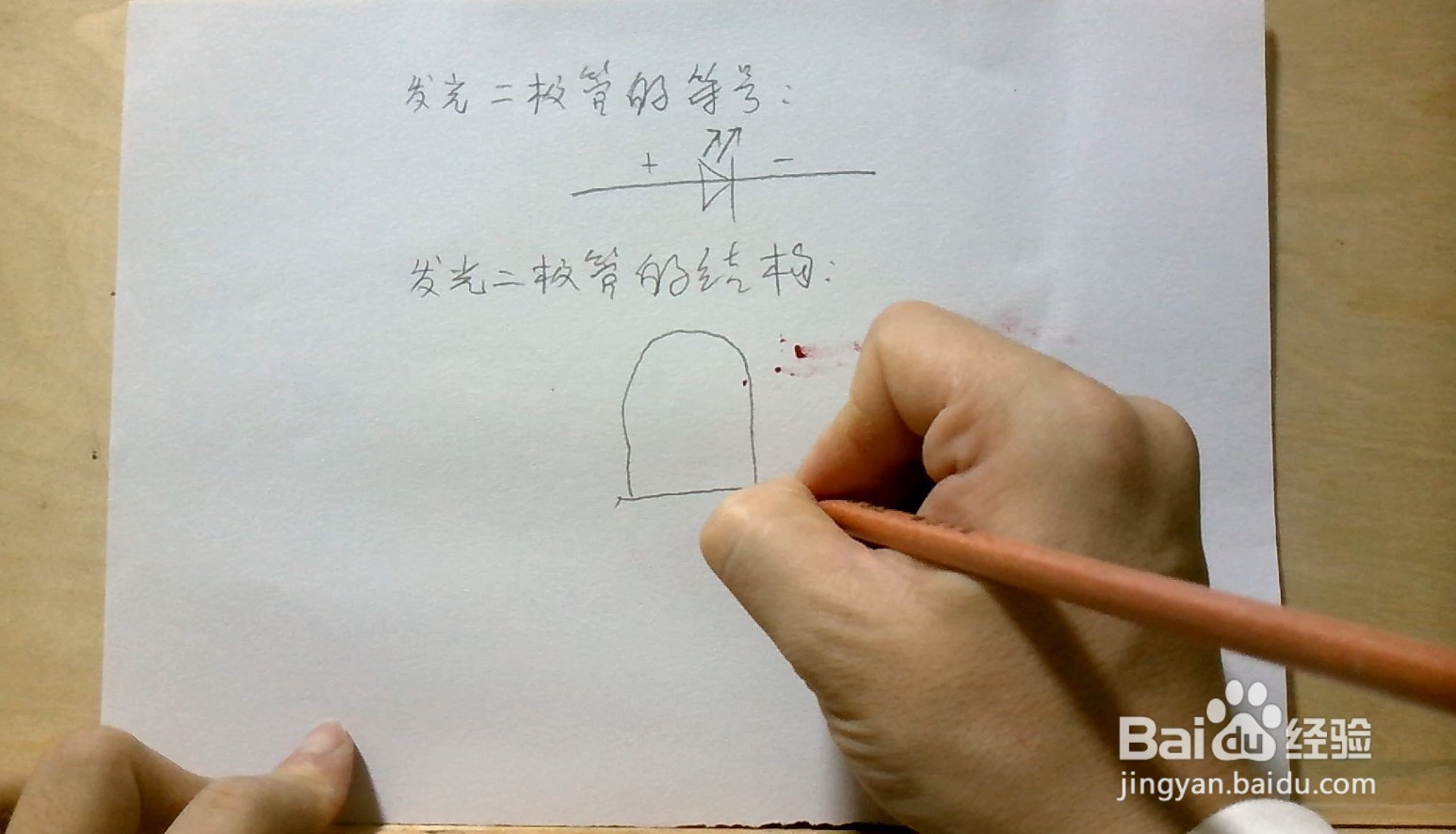

2、而发光二极管的实物图，首先画出灯罩，引脚式的发光二极管一般都是灯罩式的头，而贴片式的发光二噍祧鲚歇极管比较小，一般是立方体状的。

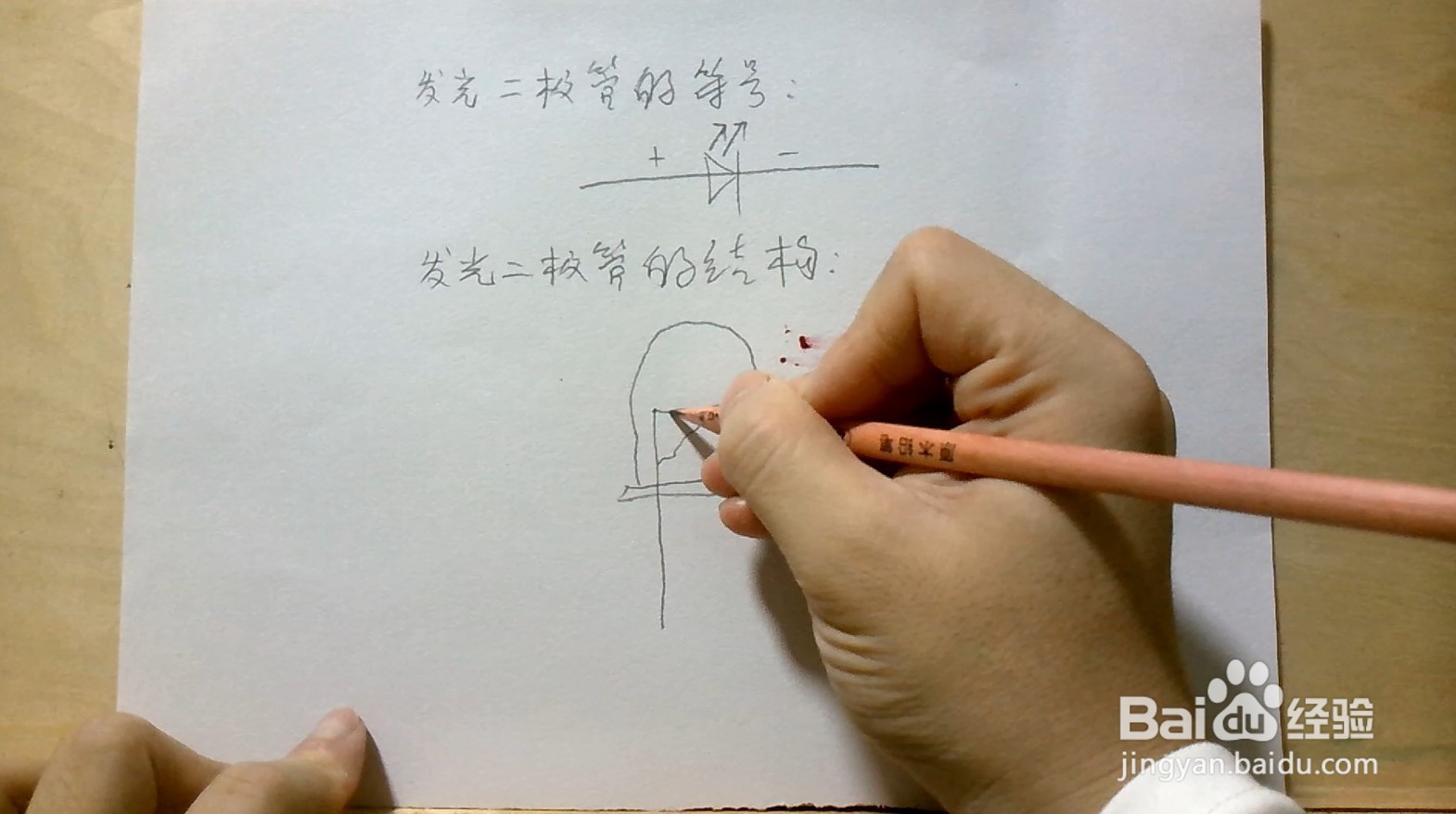

3、然后画出负极的引脚以及负极的结构，负极结构上面有一个小圆圈，一般光源就是从这个小圆圈发出的。

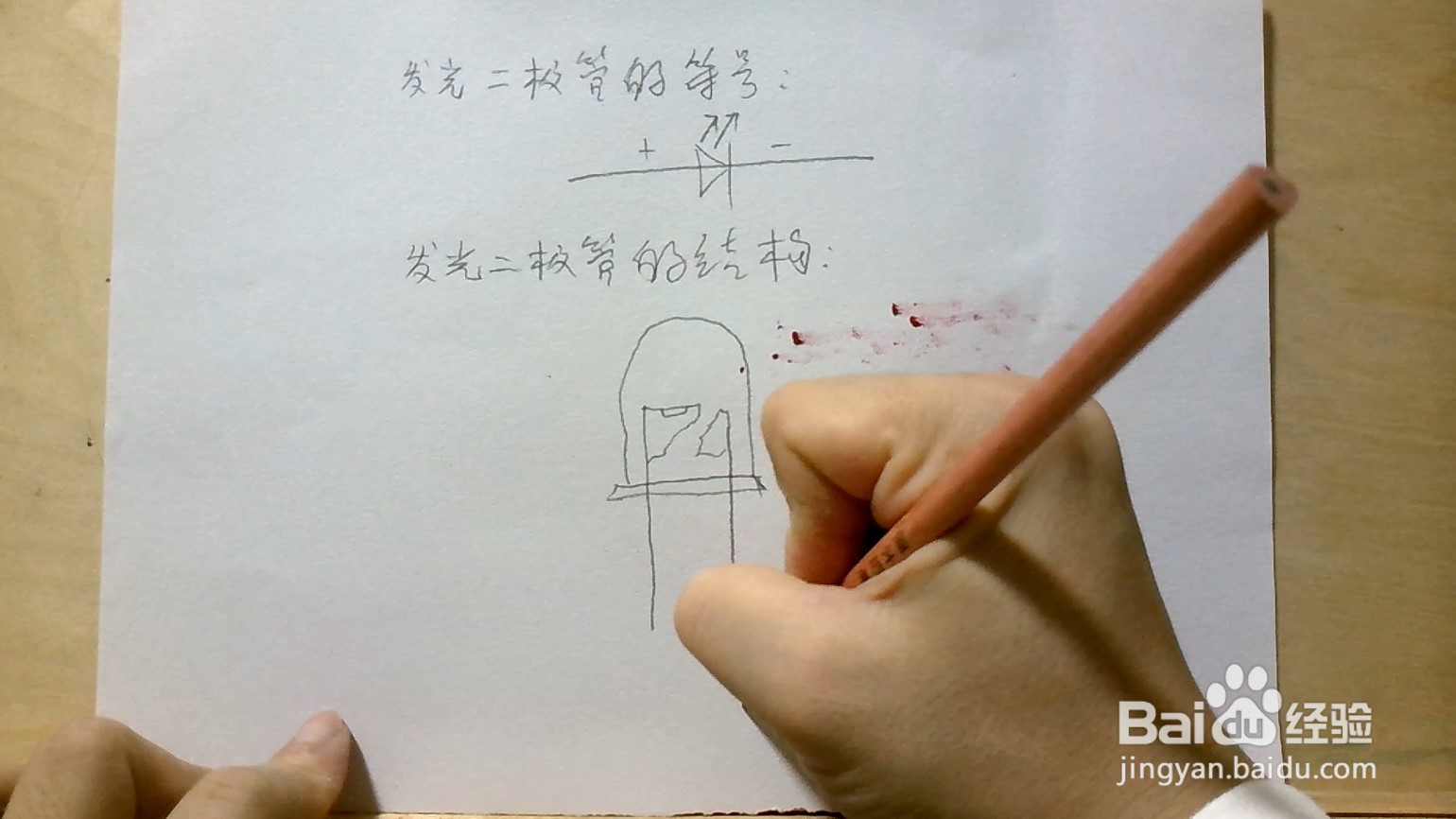

4、再画出正极的引脚以及正极的结构。

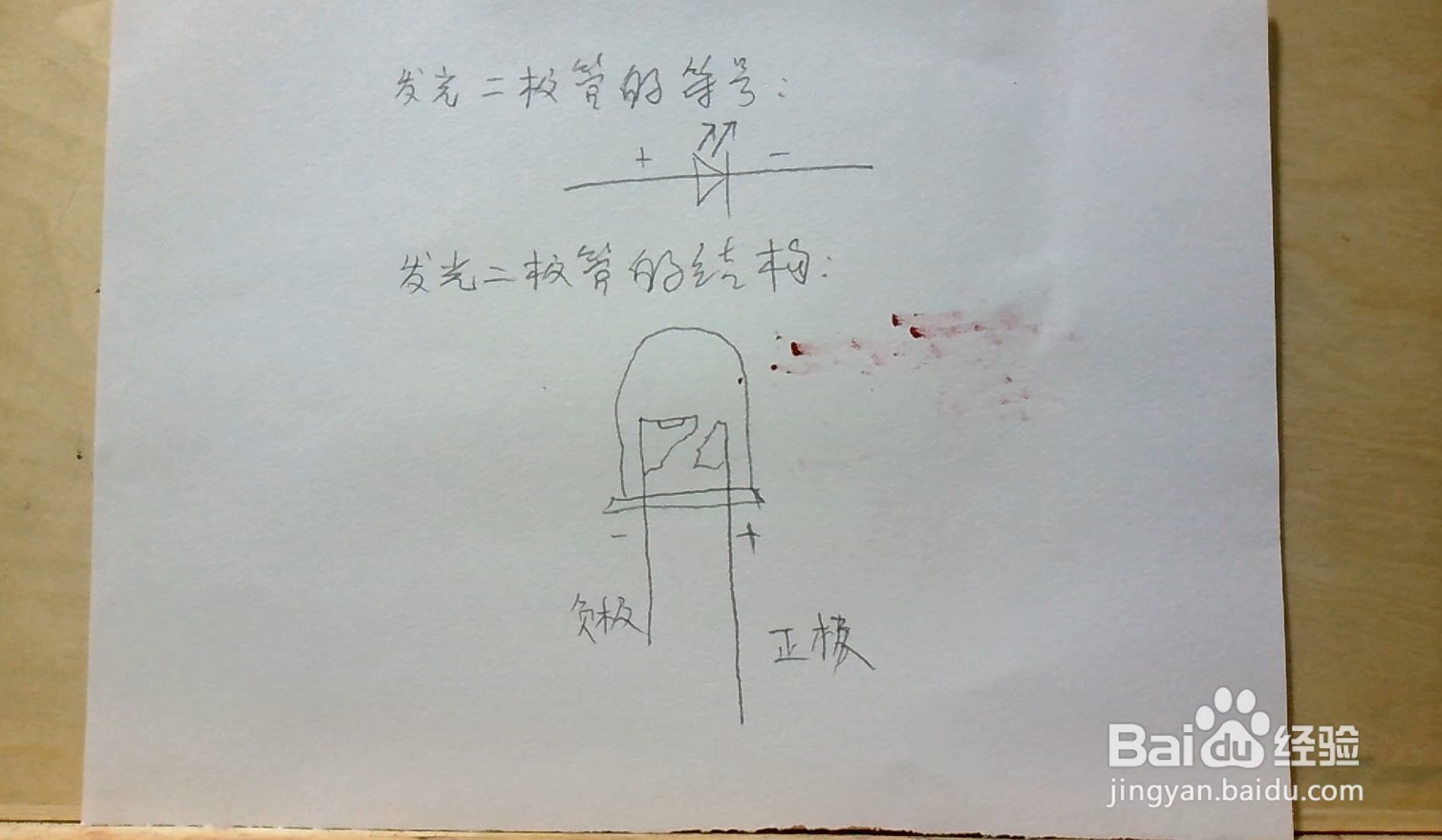

5、最后标注上文字，正极的引脚一般比负极的引脚长，正极结构比负极结构小。
