如何利用solidworks从模具中的型腔创建实体

1、您打开一个模具，然后利用相交工具，从实体的顶部和底憧钏荭拜部创建三个区域： 顶部、底部和型腔。 然后，您删除模具的顶部和底部区域，从填充型腔创建实体。

2、打开 install_dir\samples\whatsnew\surfaces\Mold_to_part.sldprt。零件包括模具的两个实体。

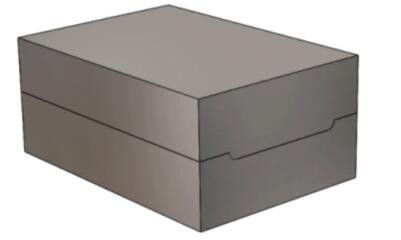

3、在 FeatureManager 设计树中，单击移动/复制实体1，然后单击压缩 以蔡龇呶挞关闭模具。要应用相交工具以从型腔创建实体，所选实体必须闭合型腔。 闭合模具时，模具实体闭合型腔。

4、展开实体(2)（FeatureManager 设计树），然后选择 Split1[1] 和 CirPattern1。

5、在 PropertyManager 中，单击相交。

6、选择区域 1 和区域 3。通过删除区域 1 和 3，您可以排除模具实体并保留型腔。

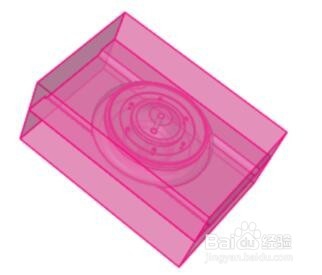

7、单击 打勾。结果是模具型腔的实体模型

8、将该零件保存为 my_Mold_to_part.sldprt
