振动分析仪 GLFore N300基本配置和简单介绍

1、介绍N300的主机箱，所有的工具设备都包含在主机箱中，上下内含海绵，可以更好的保护电子设备。

2、N300的主机单元

3、N300主机单元侧面连接口，有两个传感器接口，一个光电转速计端口等图中有详细的说明。

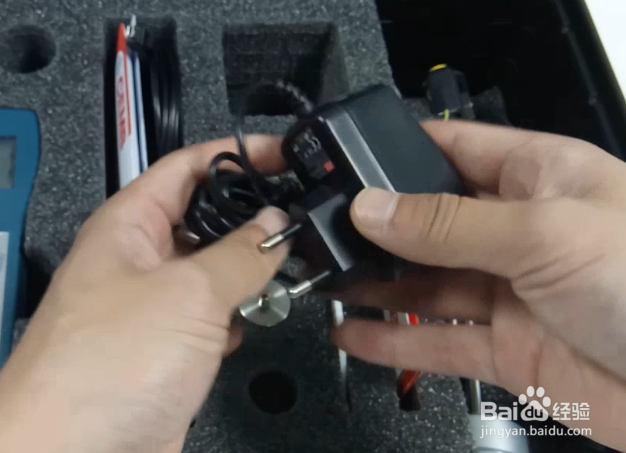

1、一个充电器

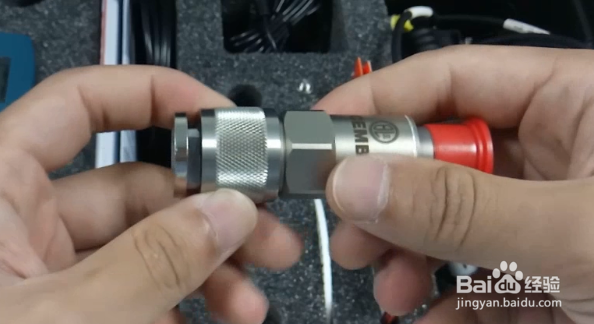

2、一个加速度传感器100mv/g，两种传感器器的头，一种是磁吸式的头，另一种顶针的头。其中磁吸式主要是用于机械设备的振动测量，顶针式主要用于塑料材料等振动的检测。

3、一个光电转速计，它可以测量18000RPM，配有万向支架

4、USB 数据传输线，用于N300与电脑之间数据的传输。主要用于N-Pro软件。

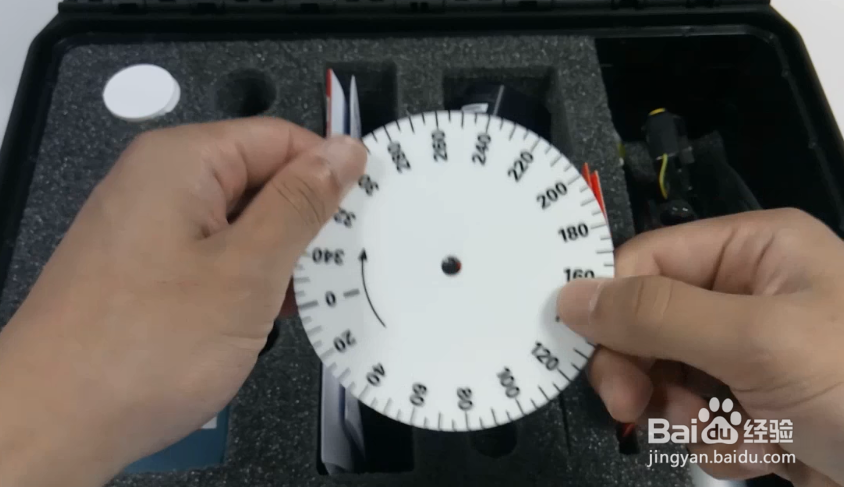

5、角度规，动平衡加配重需要用到，不同的角度加合理的配重。

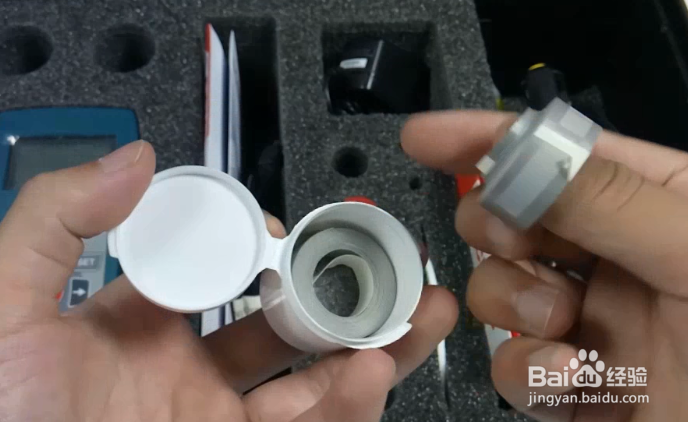

6、反光纸，反光纸与光电转速计配套使用。光电转速计的发光到点照射到反光纸上面。

7、两张ＣＥＭＢ的软件的光盘。

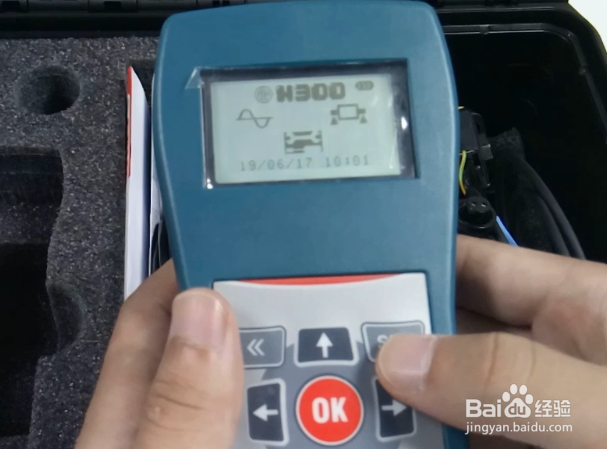

1、第一步，开机，按住电源键等待屏幕点亮，出现下面的界面。

2、左面图标是振动分析模式，右边的图标是动平衡模式，中间图标是设置按键

3、点开振动分析模式，出现测量界面。

4、点开动平衡模式，出现动平衡测量界面。设置单面测量，双面测量（根据各自不同的设备，调整不同的参数）

5、最后，设置界面。调整传感器类型，参数，测量的数值，日期时间，熄屏时间。

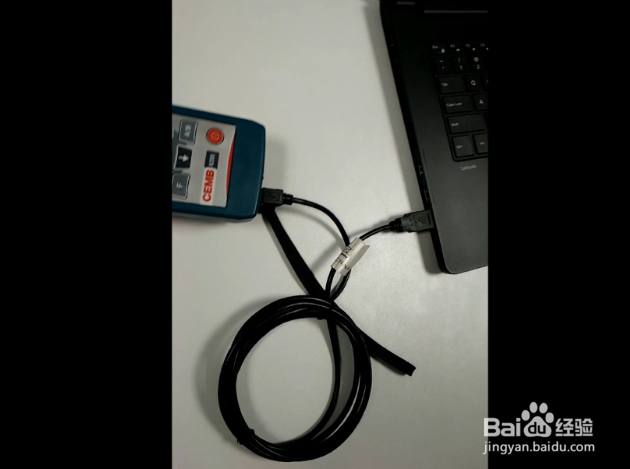

1、当机器与数据线连接好后，机器出现图中界面，电脑与N300主机单元成功连接。

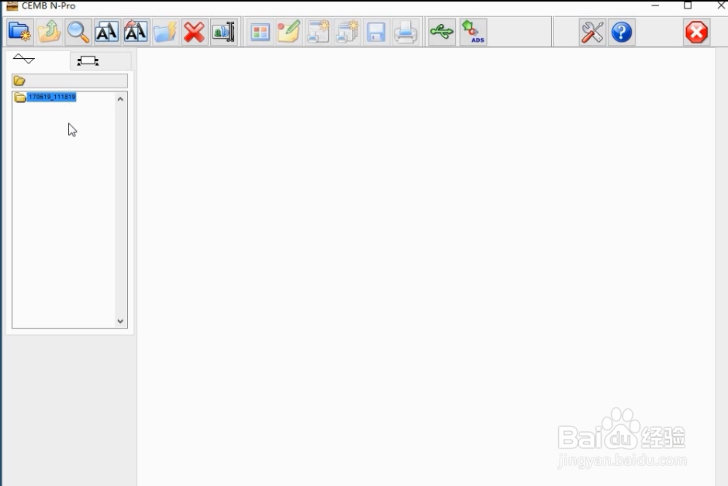

2、点击电脑屏幕上的N-Pro软件，启动软件后出现下图。

3、点击红圈的图标来，导入数据。

4、弹出对话框说明导入完成。
