Altium Designer层次原理图,层次原理图设计

2025-05-24 16:11:44

1、在我们画原理图纸张的大小容不下原理图时,就需要层次设计

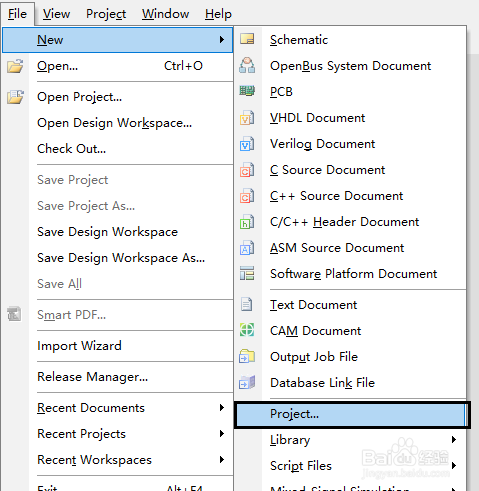

2、新建一个工程

3、添加一个原理图

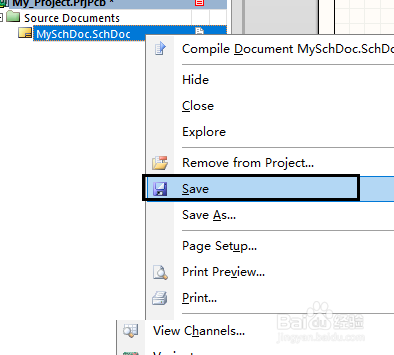

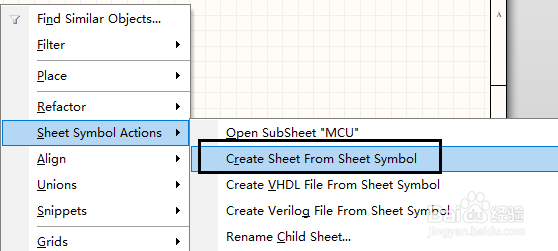

4、保存

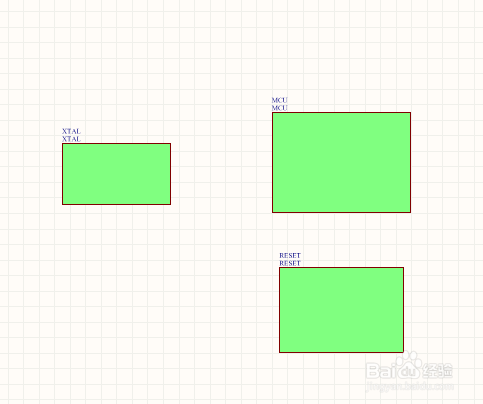

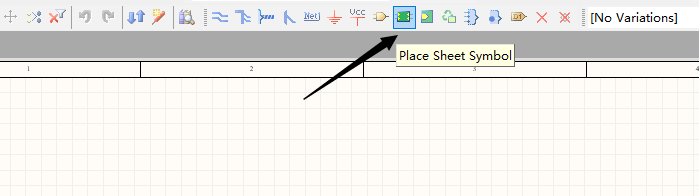

5、选择子图文件,画出所需的模块

6、保存子图,点击子图右键

7、点击子图入口

8、放置入口到子图

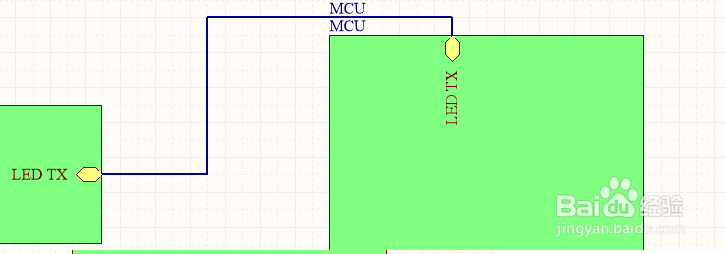

9、子图与子图之间连线

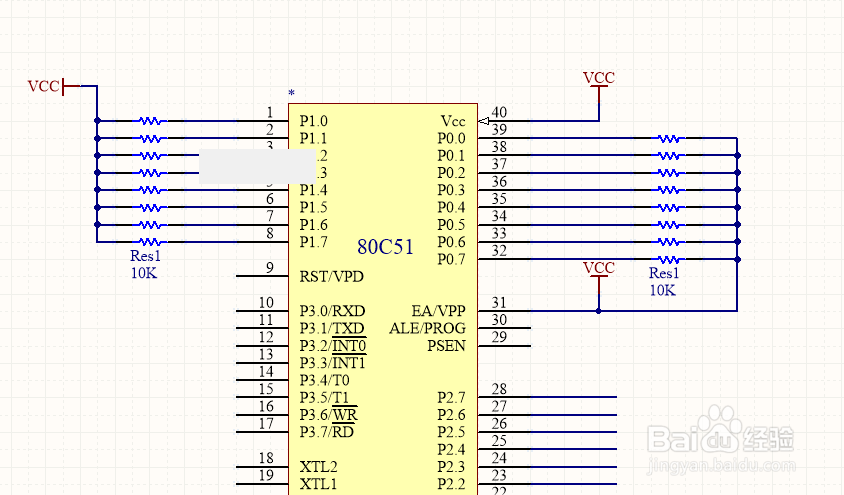

10、CTRL + 鼠标点击子图进行绘制子图
