CubeMx怎么配置STM32的时钟树

1、1.时钟分类

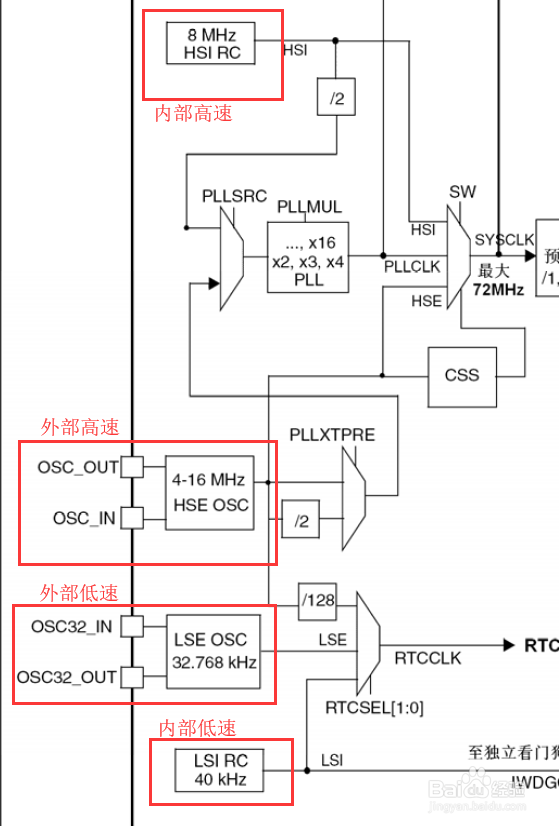

对于STM32F103这系列芯片，其内部都有内部时钟。按照其速度可以分为高速时钟（HSI、HSE）和低速时钟(LSI、LSE)等，按照晶振的位置可以分为内部时钟（HSI和LSI）和外部时钟（HSE、LSE）。

2、2.内部高速作为系统时钟

STM32的芯片内置有晶振。用户可以通过选择使用内部晶振产生的时钟作为系统时钟。HSI通过PLL锁相环把8MHz的时钟，最高倍频到64MHz，然后传到AHB时钟总线上，再传给外设时钟。

3、3.外部高速作为系统时钟

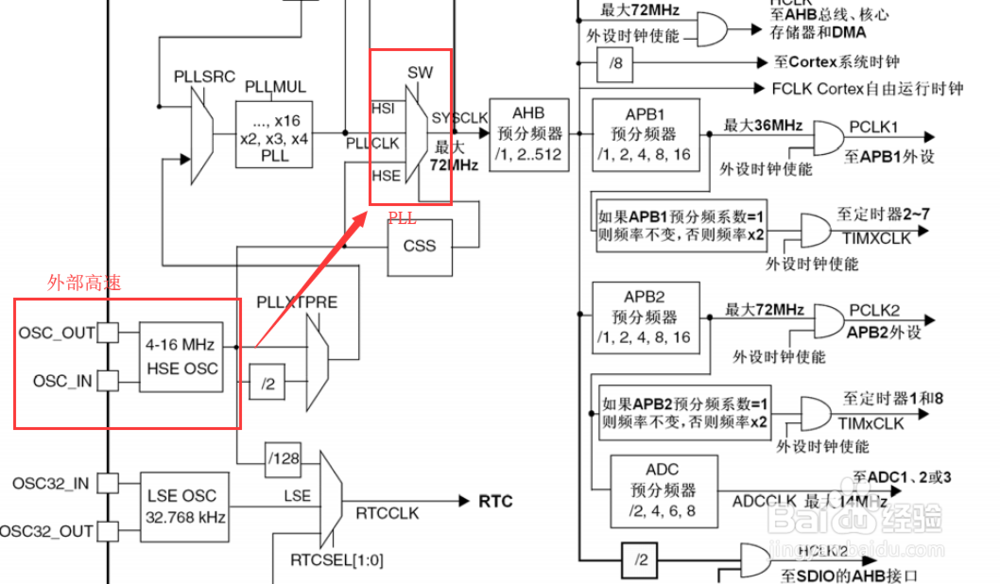

使用外部晶振作为系统时钟输入时，HSE时钟通过HSE传到PLL然后倍频到72MHz。它与使用内部时钟作为系统时钟的输入本质上没有什么区别，正常使用都能够驱动系统时钟，然后正常工作。

4、4.CubeMx时钟树布局

在打开的CubeMx软件下，单击“Clock Configuration”出现的就是CubeMx下的时钟树，它与芯片的实际时钟树没有多大的区别，就是布局上面有些差别。

5、5.使用内部时钟配置系统时钟

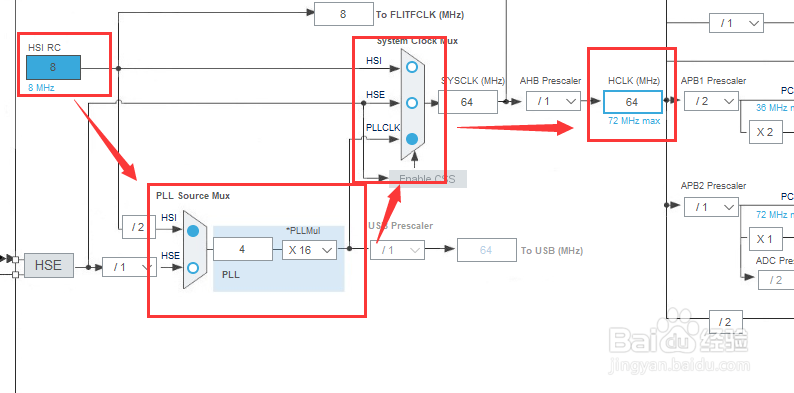

使用内部时钟配置时，在PLL source选择HSI，然后选择倍频系数。使能PLL输出，勾选PLLCLK。最后配置可达到64Mhz。或者直接在HCLK输入64MHz，然后勾选PLLCLK，勾选HSI，单击空白处就可以自动配置为64MHz系统时钟。

6、6.使用外部时钟配置系统时钟

使用外部时钟时，要配置外部时钟RCC为Crystal/Ceramic Resonator。然后在时钟配置时，勾选HSE，然后在勾选PLLCLK，在HCLK处输入72MHz，单击空白，自动生成系数配置。

7、7.生成代码

到此，时钟的各个配置介绍到此完毕。然后配置其它的，单击生成代码就可以了。
