如何用UG10.0直接打开CATIA图档

1、启动UG软件；（我用的是UG10.0版本，其它版同理）

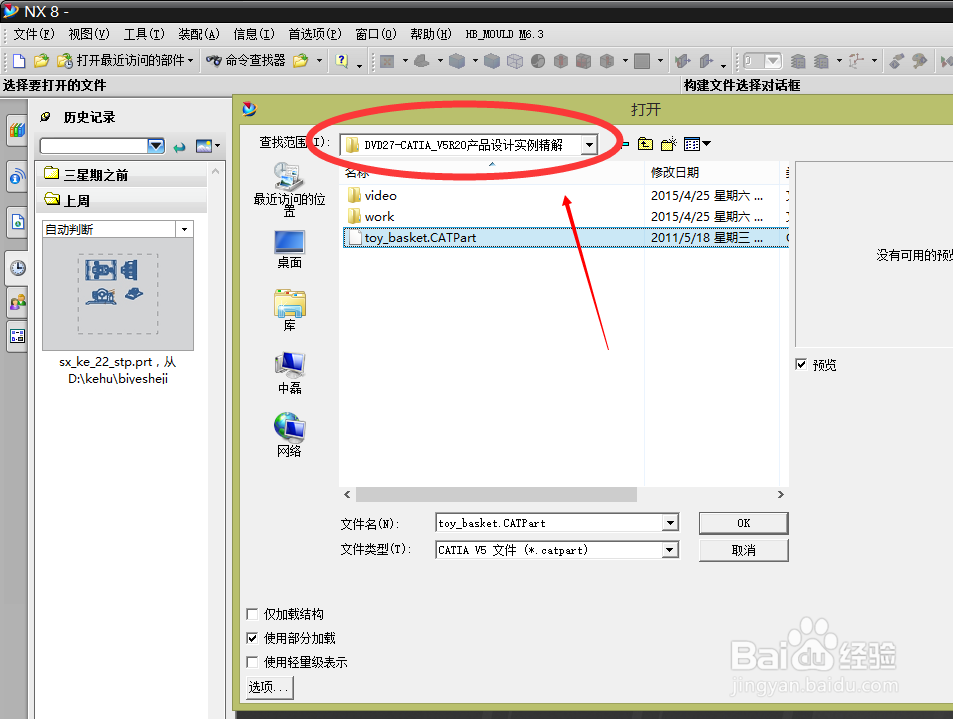

2、执行文件－打开，其文件类型选择CATIA格式；

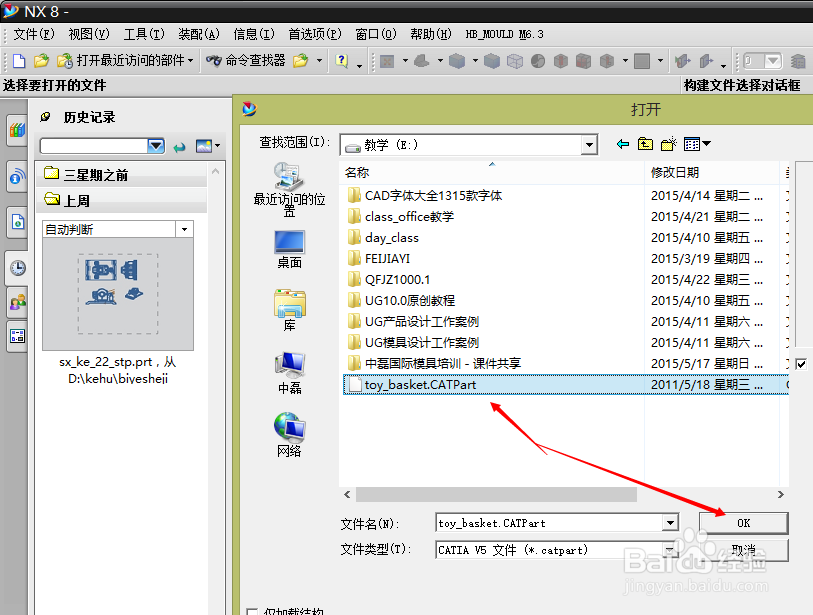

3、在电脑中找到CATIA图档的保存路径；

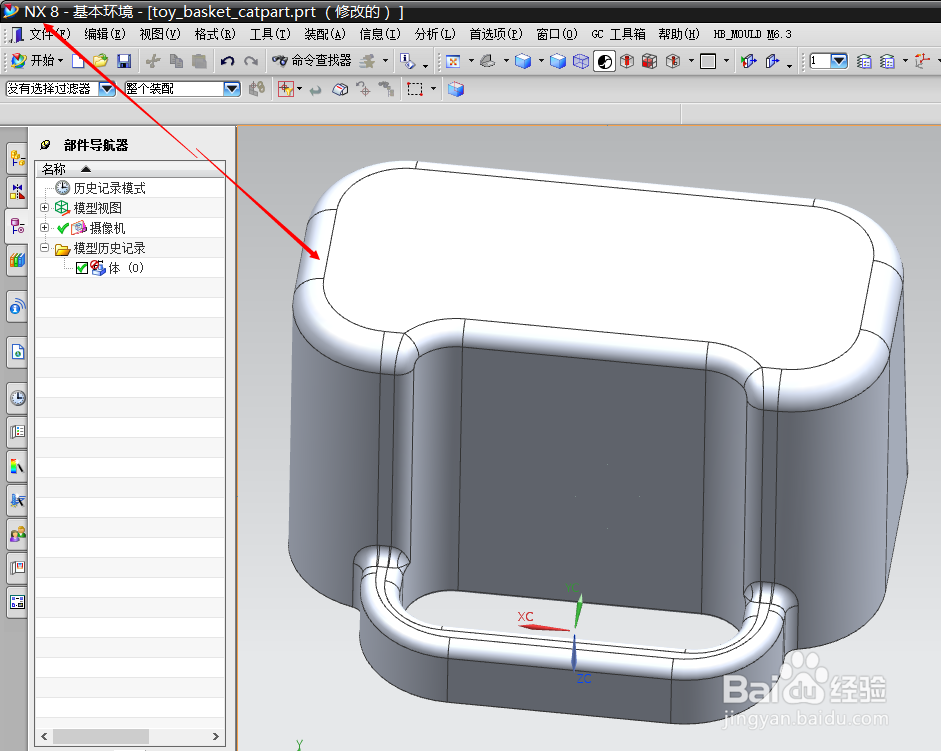

4、用UG10.0打开后的三维图形如下；

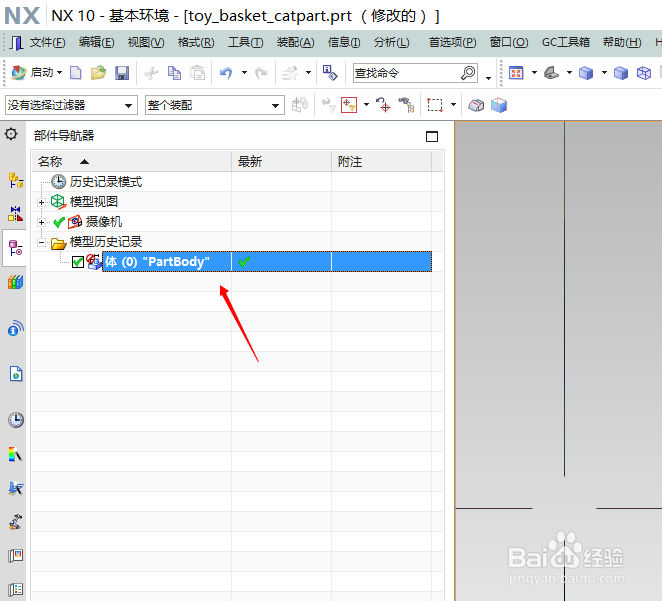

1、UG直接打开的CATIA图档，转化到UG软件以后，其没有绘图参数，此时如想对图档进行更改，可以切换到CATIA中，对于做产品设计的工程师来说，没有绘图参数来更改产品，相当于重新画图；

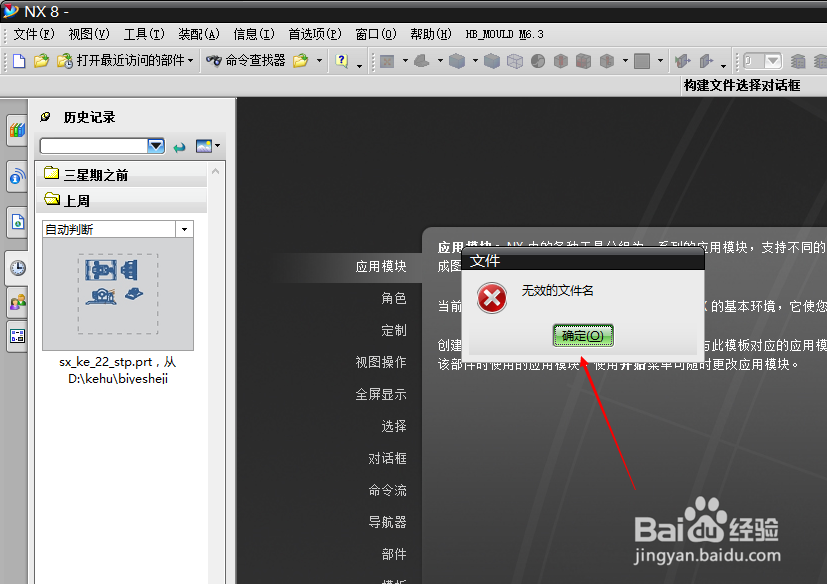

2、由于我使用的是UG10.0,其是支持中文路径的，如你用是UG10.0以前的版本，其图档存放路径不能放在中文目录及电脑桌面下，否则其会提示你文件名无效；

3、把图档的路径更改到不是中文目录下后，在低版本的UG中，就可以正常打开了。
