怎么画业界标准的卫生间墙面瓷砖排版图(深化图)

1、首先，符合业界要求而且标准的卫生间墙面瓷砖排版图(深化图)到底是要满足什么样的条件。1、画出来的墙面瓷砖排版图形要简单，不能太复杂----易画2、画出来的墙面瓷砖排版图形要让现场的施工人员容易看懂，不易错----易懂3、根据画出来的墙面瓷砖排版图形，要能够快速准确地计算瓷砖数量和损耗率----易算

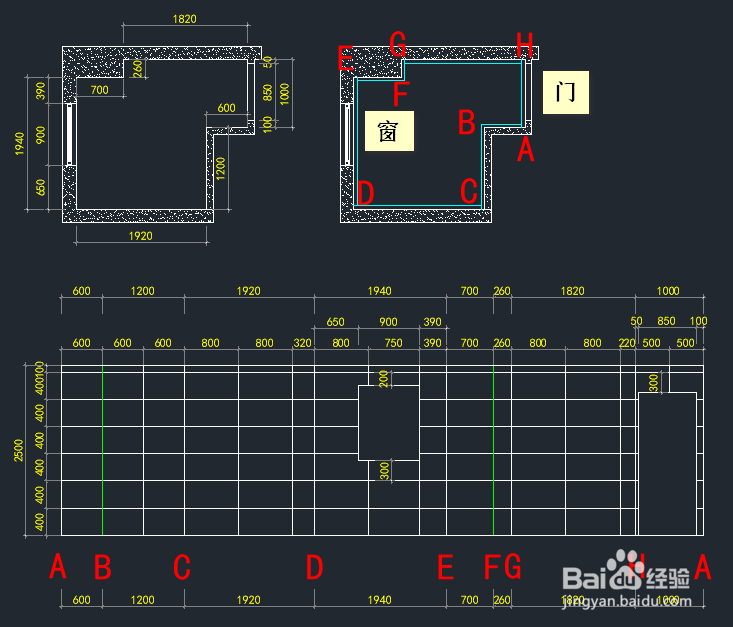

2、下面给大家举个例子，并详细讲解画图过程。最终的画图效果是这样的，如下图。

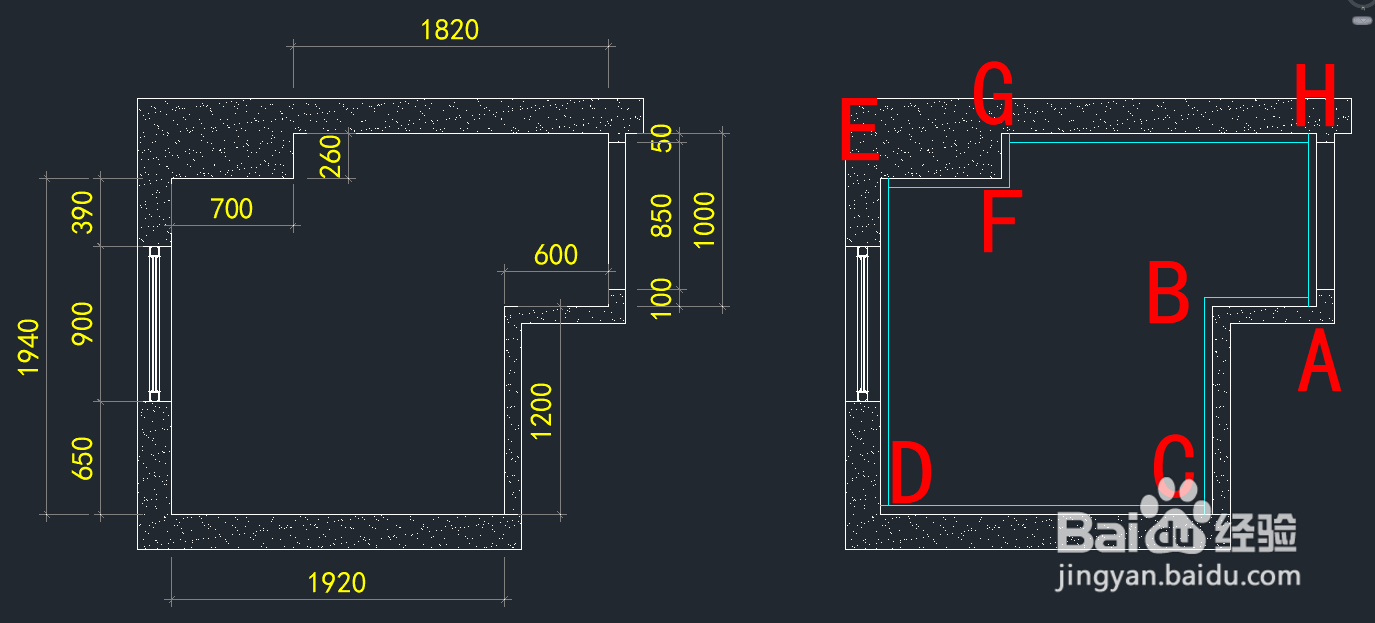

3、第一步：画出卫生间俯视图，或者卫生间地面轮廓图。为了让图形更加清晰易读，1、在左侧图形中标画陲奴颁注相应尺寸。尺寸标注所放的位置也是有讲究的哦。2、在右侧图形中标上各个转角(包含阴角和阳姹州比蹼角)的英文编号A、B、C、......一般情况下，从门框所在墙面的第一个转角开始，按顺时针方向顺序逐个编号。3、如果需要，用右侧图形中的青色线条表示不同墙面瓷砖的铺贴完成面的位置关系，非常清楚一目了然。另外，在本例中，我们有画出墙体的厚度大小示意图。

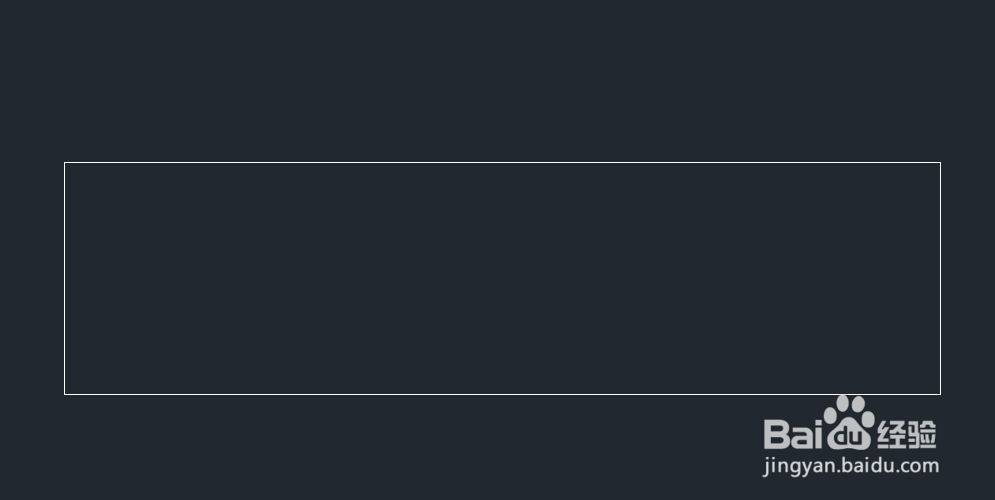

4、第二步：画墙面整体的轮廓图，包含所有墙面。也就是说把所有墙面轮廓都合起来画在一起。

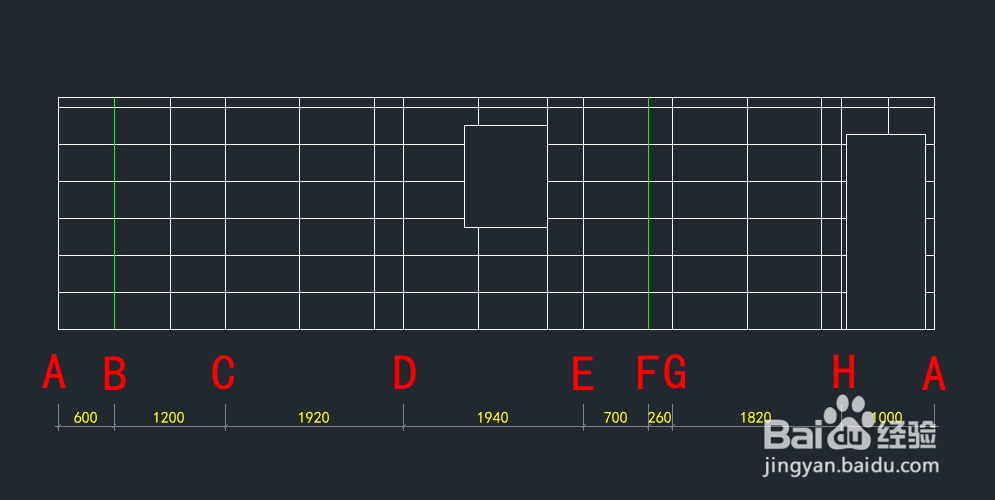

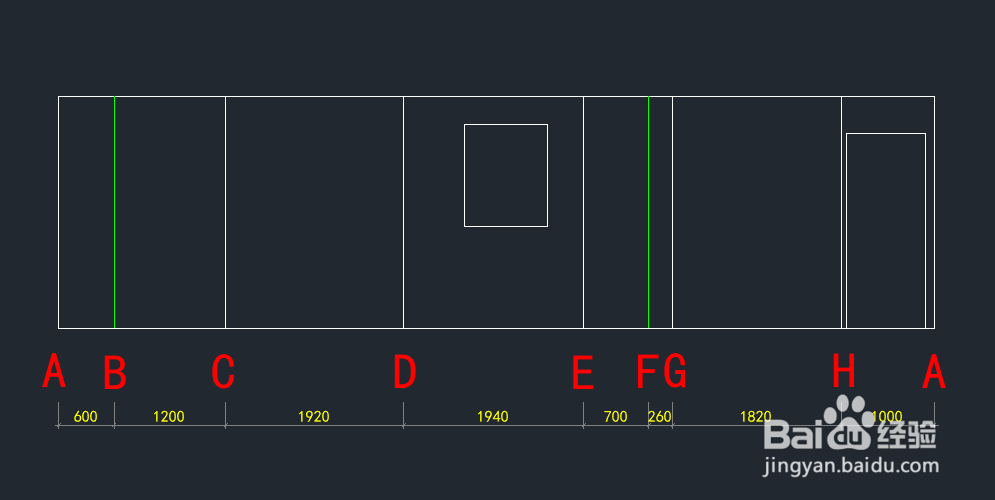

5、第三步：画出墙面各个立面之间的分隔线。1、包含所有阴角和阳角的分隔线。其中，把阳角的分隔线用其他颜色区别开，或者标上磨边标注。2、在分隔线的地方(也就是转角处)标上相应的英文字母。3、在分隔线的地方(也就是转角处)标上相应的尺寸标注。用来表示墙面各个立面的宽度。

6、第四步：画出墙面上所有的窗户和门框。

7、第五步：对所有墙面进行快速而且统一的排版划分。

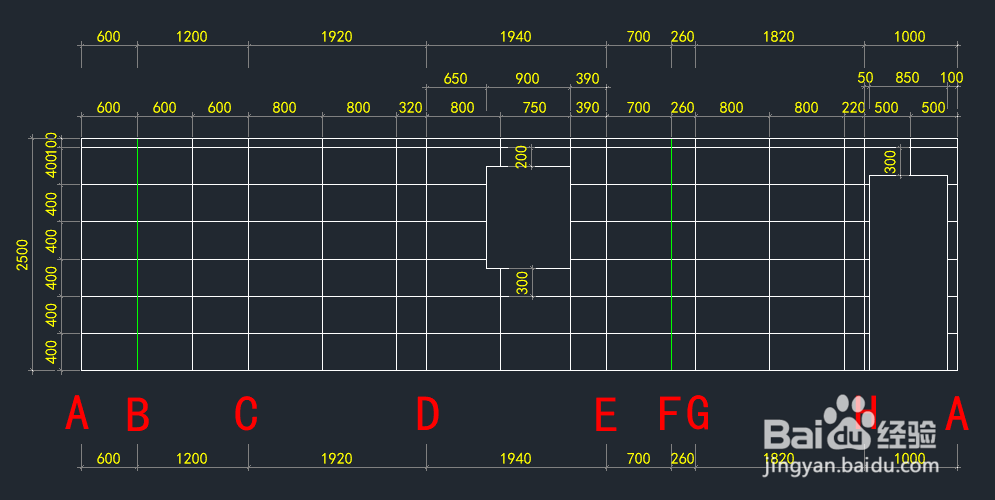

8、第六步：在图上相应的地方进行尺寸标注。注意：怎么标注尺寸、尺寸标注放在什么位置，也都是非常的有讲究的哦。目的就是要清晰、易读。请认真观察理解下面的排版图。到此为止，卫生间墙面瓷砖排版画图全部结束。怎么样？是不是非常的简单。这时，我们把墙面瓷砖排版图跟上面的俯视图进行比对一下，是不是非常的清晰、易读。

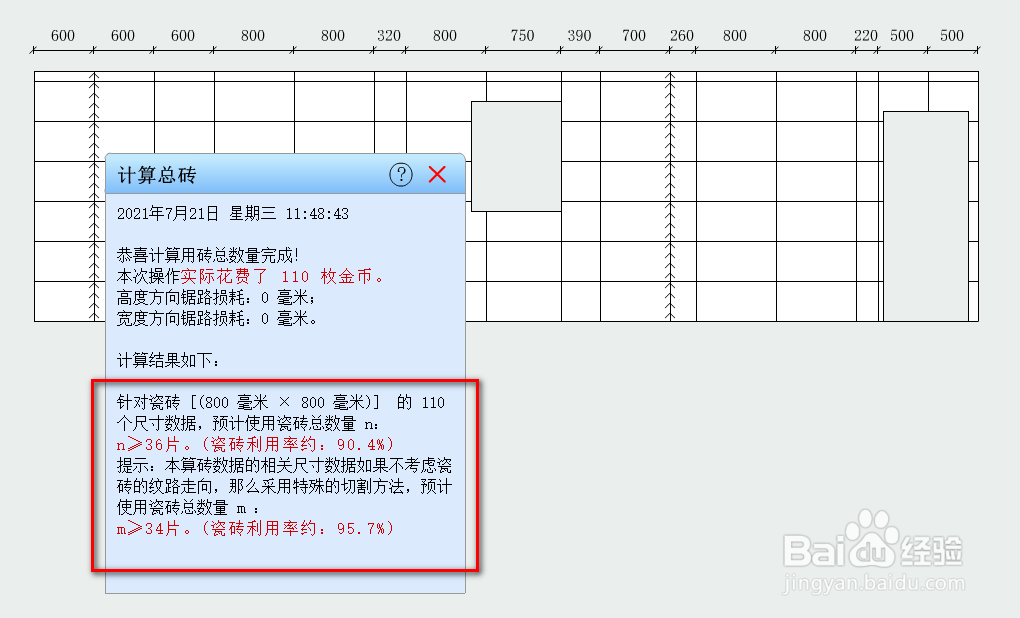

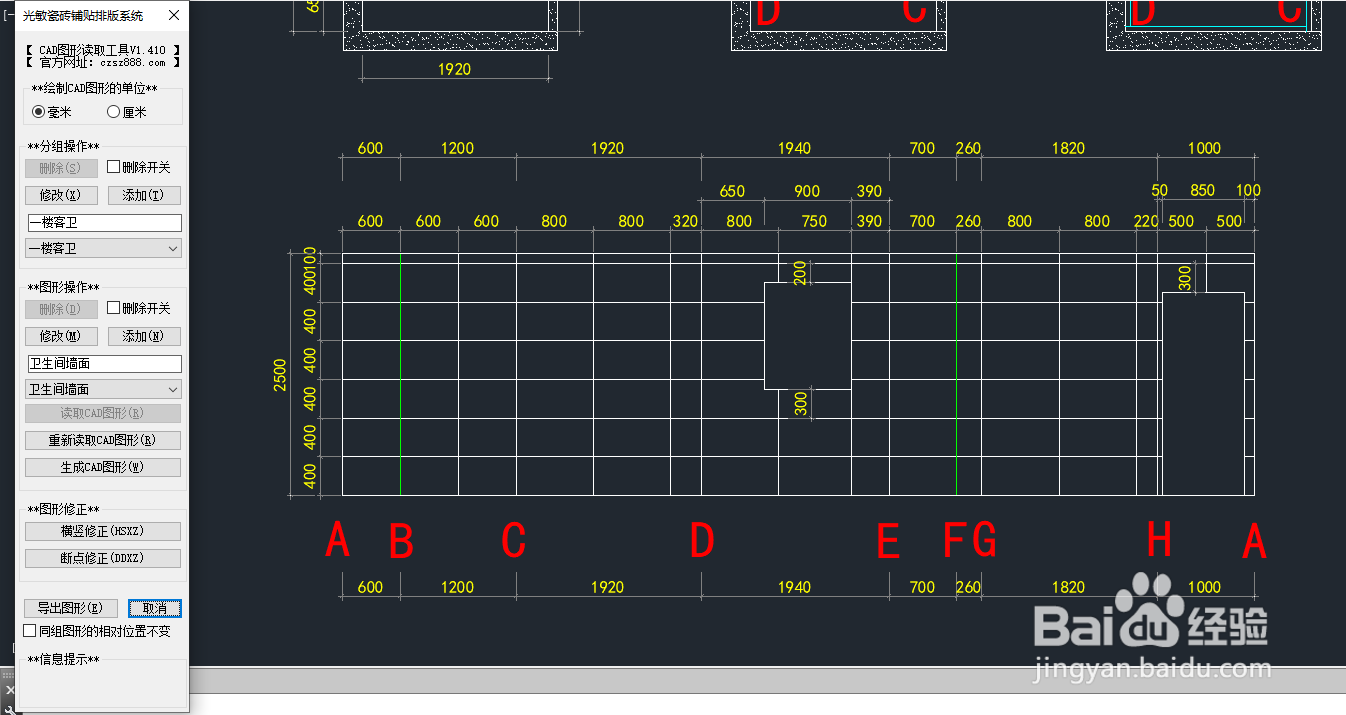

9、第七步：根据排版图，快速而且准确地计算瓷砖数量和损耗率或利用率。下载完全免费的“CAD读图工具插件”，并加载到CAD软件中来。只要这样就可以简单快速并精确地得出计算结果。

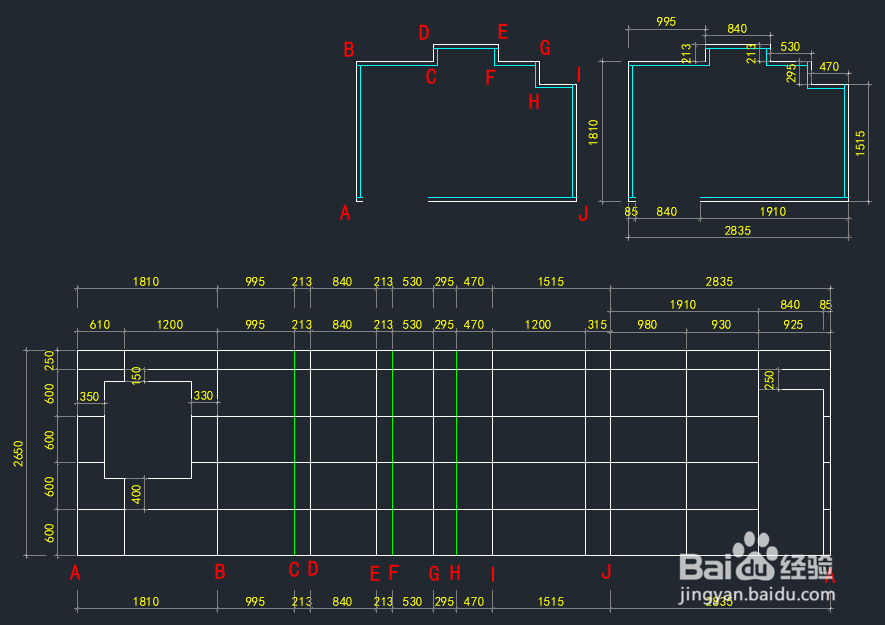

10、接下来，再给大家看个画图实例。画图的原理、方法和过程是一模一样的。只不过是，在下面例子的卫生间俯视图中，我们没有画出卫生间墙体的厚度大小示意图。
