UG10.0如何建模放大镜？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件。

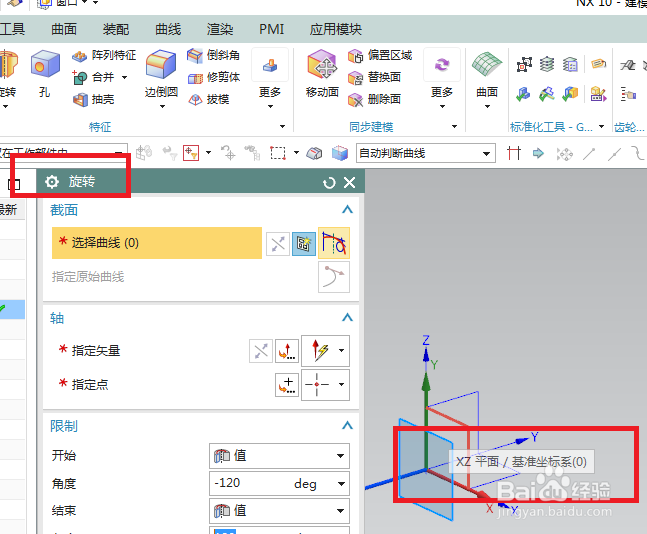

2、如下图所示，

点击工具栏中的“旋转”图标，激活旋转命令，

然后点击基准坐标系中的“XZ 平面”，直接进入到草图。

3、如下图所示，

激活轮廓命令，画一竖一横一竖三条直线段，

激活圆弧命令，画一个圆弧线段，

添加几何约束，长线段与纵轴重合，水平线段与横轴重合，圆弧圆心在纵轴上，

激活快速尺寸命令，标注长线段3，短线段1，水平线段15，

激活镜像命令，镜向轴为横轴，

激活快速修剪命令，将水平线段修剪掉，

点击完成，退出草图。

4、如下图所示，

回到旋转对话框，

旋转轴选择Z轴，

点击确定。

5、如下图所示，

重复第2步操作，

点击工具栏中的“旋转”图标，激活旋转命令，

然后点击基准坐标系中的“XZ 平面”，直接进入到草图。

6、如下图所示，

激活轮廓命令，画出下图中的轮廓，

然后激活快速尺寸命令，通过标注尺寸确定最终的形状，

最后点击完成，退出草图。

7、如下图所示，

回到拉伸对话框，

依旧是Z轴为旋转轴，

布尔无，

点击确定。

8、如下图所示，

点击工具栏中的基准平面图标，创建基准平面，

基准平面对话框中选择对象为YZ平面，设置距离16，

点击确定。

9、如下图所示，

点击工具栏中的拉伸图标，

点击新建的基准平面，

直接进入草图。

10、如下图所示，

进入草图，激活圆命令，

以坐标原点为圆心画一个圆，

双击修改圆的直径为4，

点击完成，退出草图。

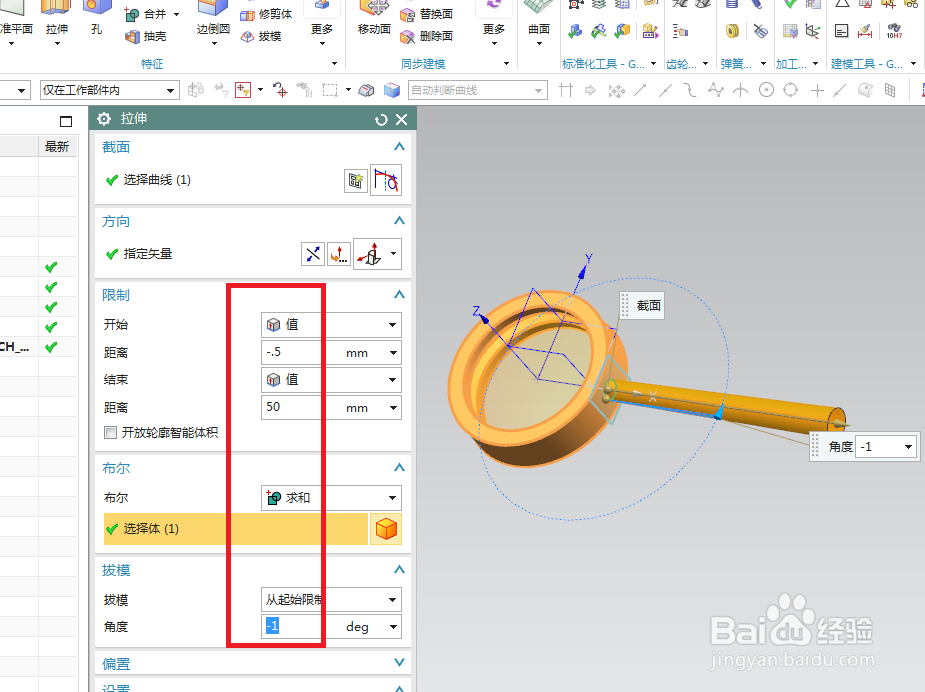

11、如下图所示，

回到拉伸对话框，

设置限制为：从-5开始，50，结束，

布尔求和，选择第二个旋转实体，

拔模角度-1，

点击确定。

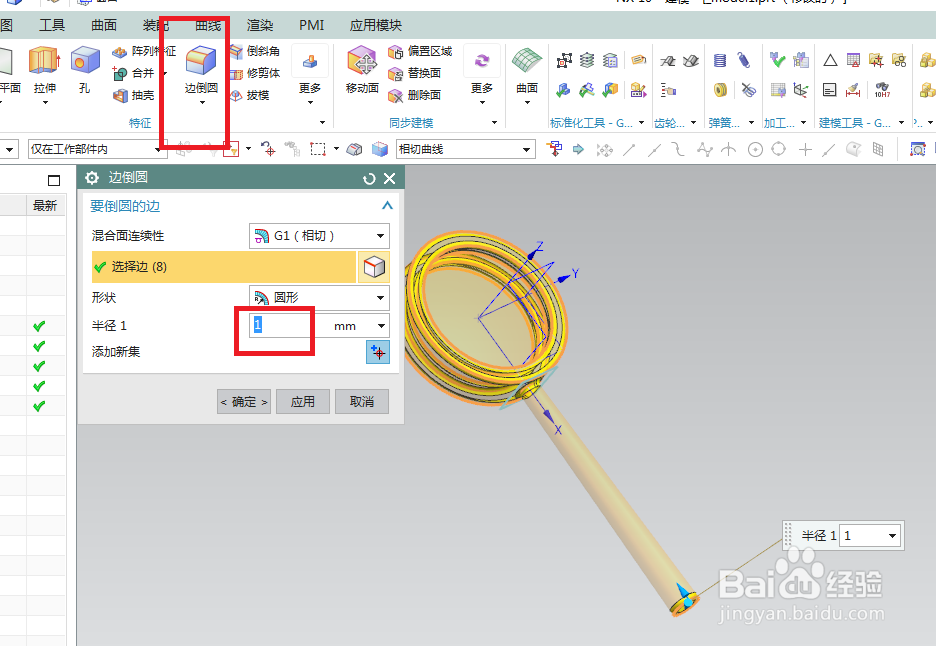

12、如下图所示，

激活工具栏中的“边倒圆”命令，

对话框中设置半径为1，

选择实体中的所有边线，

点击确定。

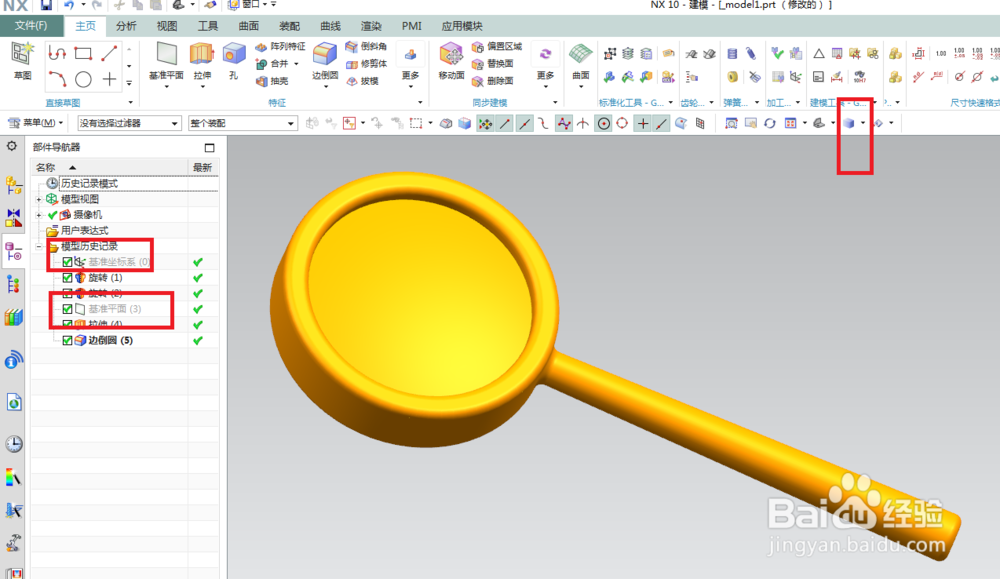

13、如下图所示，

隐藏所有的基准，

将显示改成着色。

14、如下图所示，

执行【渲染——高级艺术外观——材料纹理——选中纹理——指定实体】，

两次操作，

中间的旋转体是透明玻璃，

外边的框架是蓝色塑料，

最后的效果就是下图中所示的放大镜了。
