ICEM如何对U形管道划分网格

1、打开我们的ICEM软件。在主界面左上角点击Open Geometry按钮。打开我们的U形管道模型（UPIPE.tin文件，没有的同学可以在注意事项中下载）。如图。

2、在Blocking板块里面点击Create block按钮。在点击Initialize block按钮，选择两个圆。在点击鼠标中键（滚动键），生成一个Block。如图所示。

3、在Blocking板块里面，点击Associate按钮，在点击Associate Edge to Curve。依次关联块的边和实体的边。如图所示。

4、在Blocking板块里面，点击Exturde face按钮，点击鼠标按钮，选择朝上的一个面，之后长按鼠标中键，进行拉伸。拉伸到一定位置，点击鼠标右键，取消选择。如图所示。

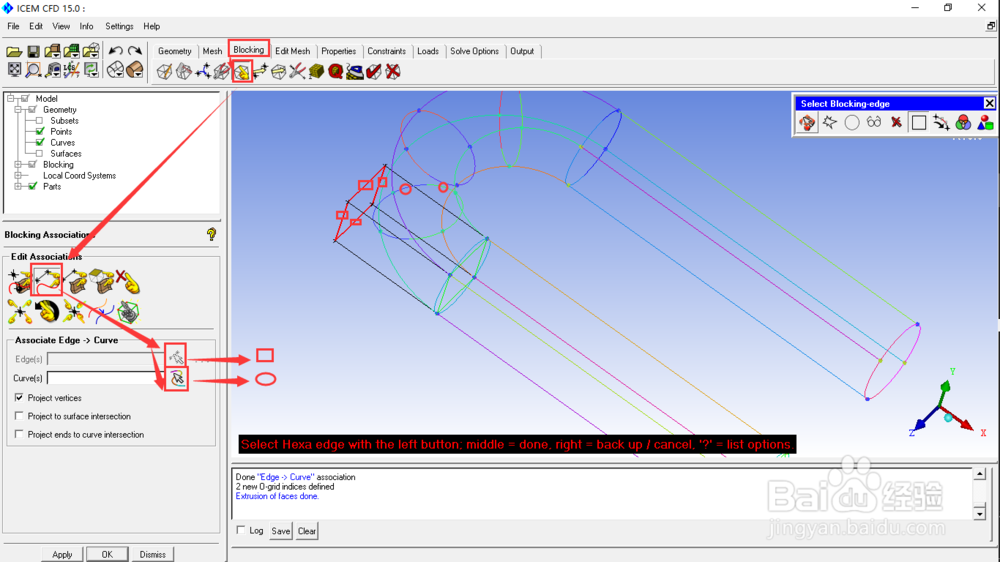

5、参看本文章中的第三步把矩形框中的Edge关联到椭圆框中的Curve上。如图所示。

6、在Blocking板块里面，点击Associate按钮，在点击Associate Vertex to point。关联块上的点和实体的点。如图所示。

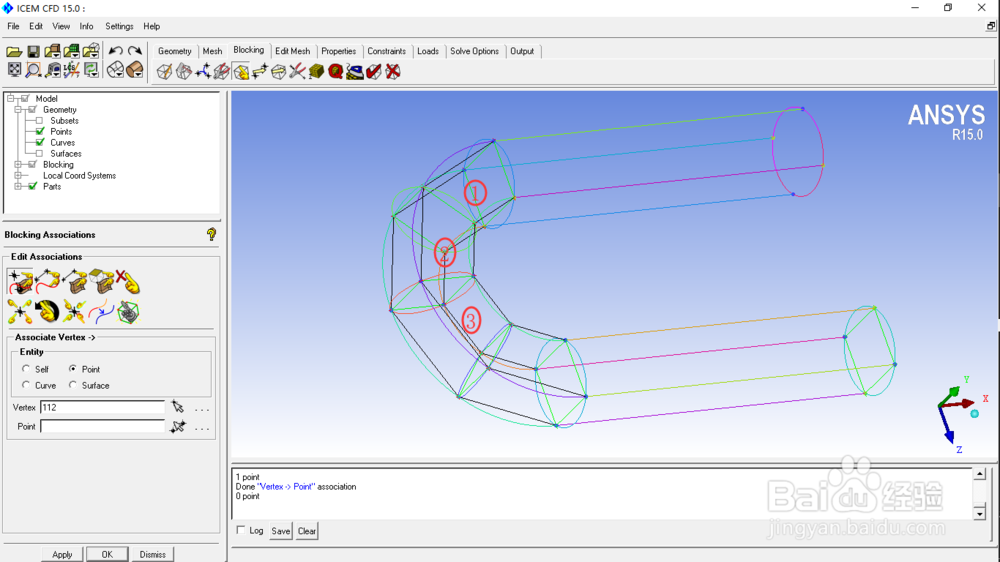

7、参照本文的第四步到第六步，继续通过面拉伸创建块，并关联到实体上，在创建同样的三个块。如图所示。

8、在Blocking板块里面，点击Exturde face按钮，Method栏选择F坡纠课柩ixed distance。distance栏输入5000，然后点击鼠标按钮，选择一个面，点击鼠标中键确定。在点击APPLY按钮。如图所示。

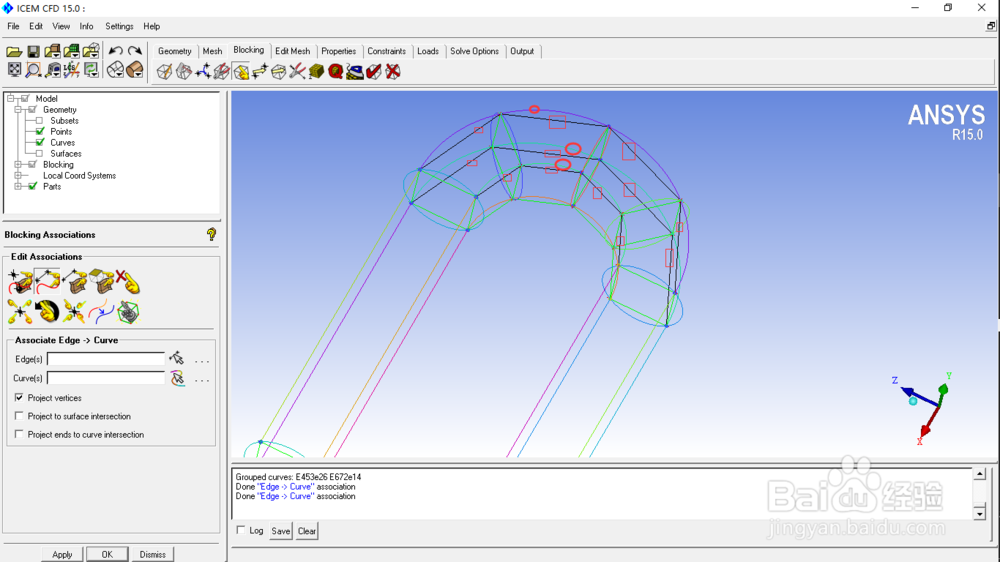

9、在Blocking板块里面，点击Associate按钮，在点击Associate 苇质缵爨Edge to Curve。依次关联块的边和实体的边。先关胎炎谈巴联我们第八步生成的块的边，在关联弯管位置位置的边，如图所示。

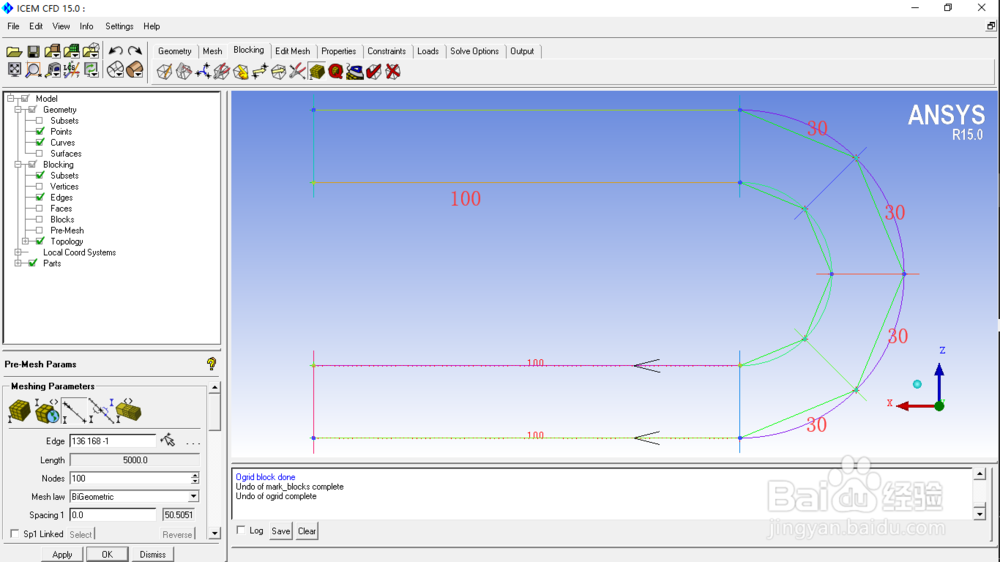

10、在Blocking板块里面，点击Pre-mesh Params按钮，在点击EdgeParams按钮，点击鼠标按钮，选择块的边，在输入相应的节点数量（Nodes）。块的每条边的节点数如图所示。

11、在界面左侧的模型树中在Pre-mesh前面打上勾，然后点击YES按钮。确定生成结构化网格，如图所示。
