Mockplus线段组件使用技巧详解

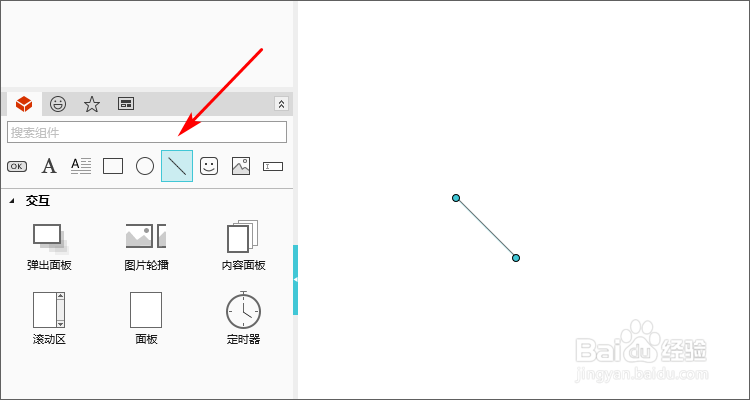

1、添加线段组件从组件面板的交互组件中，拖出线段组件。

2、设置属性线段组件只有两个选择点，可通过拖拽选择点调整线段形态。可设置线段的线型、线宽。目前支持实线、虚线、点线、点划线、双点划线5种线型，1到5像素的线宽。

3、线段组件如何绘制曲线？看看扩展分类下的“直线”属性，该属性默认是勾选的，即默认情况下显示为直线。取消勾选“直线”属性，线段中间多了一个红色选择点，拖拽这个选择点即可调整曲线弧度。

4、也可设置线段两端是否显示箭头。

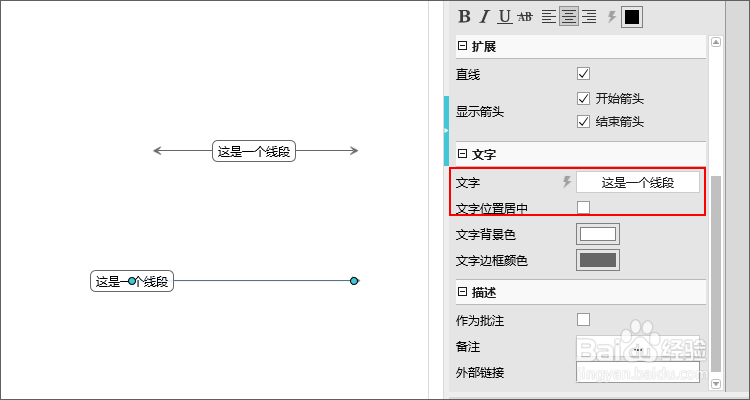

5、可双击线段组件弹出编辑框输入文本，多用于连接线的补充说明。文本默认显示在线段中间，取消勾选“文字位置居中”后文本显示在线段起始处。

6、可设置文字的边框颜色和背景色。
