Pro/e中如何使用混合命令造圆台

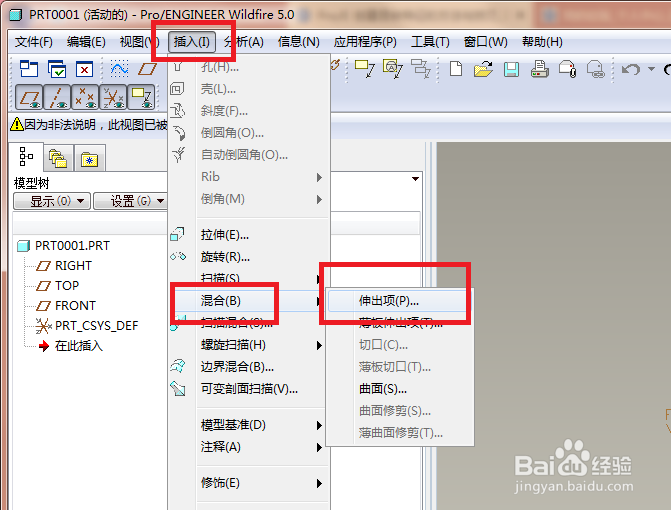

1、如下图所示，打开Pro/e5.0软件，新建一个实体零件，使软件进入到三维建模状态，然后执行下图中的操作：【插入——混合——伸出项】。

3、如下图所示，一个“伸出项”的对话框出现了，菜单管理器中的属性默认是“直的”，所以点击“完成”。

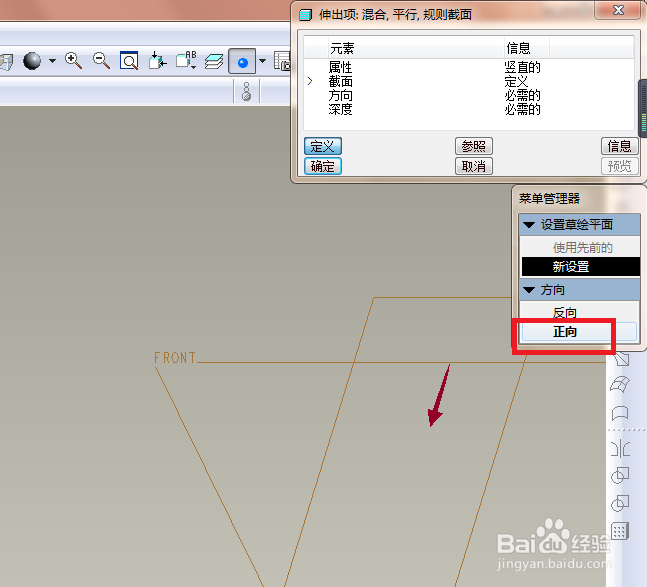

5、如下图所示，见菜单管理器，方向选择默认的“正向”。

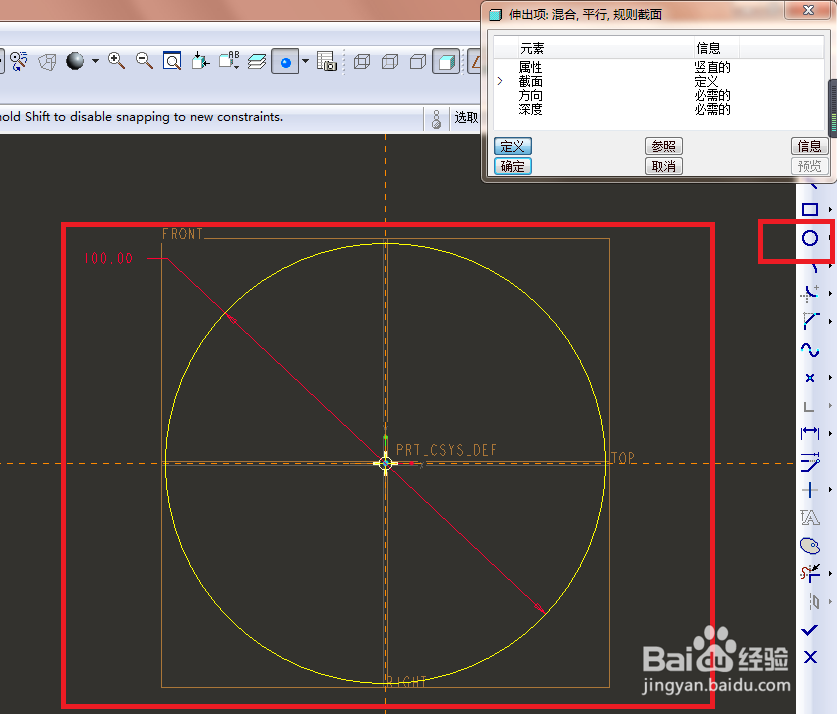

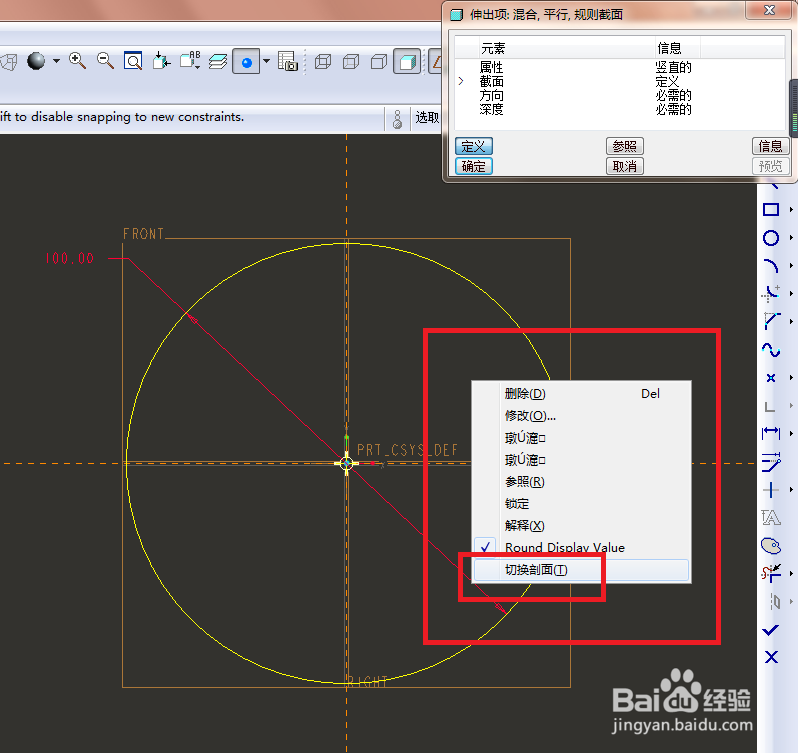

7、如下图所示，进入到草绘界面，点击右边工具栏中的“圆”，以坐标原点为圆心画一个直径100的圆。

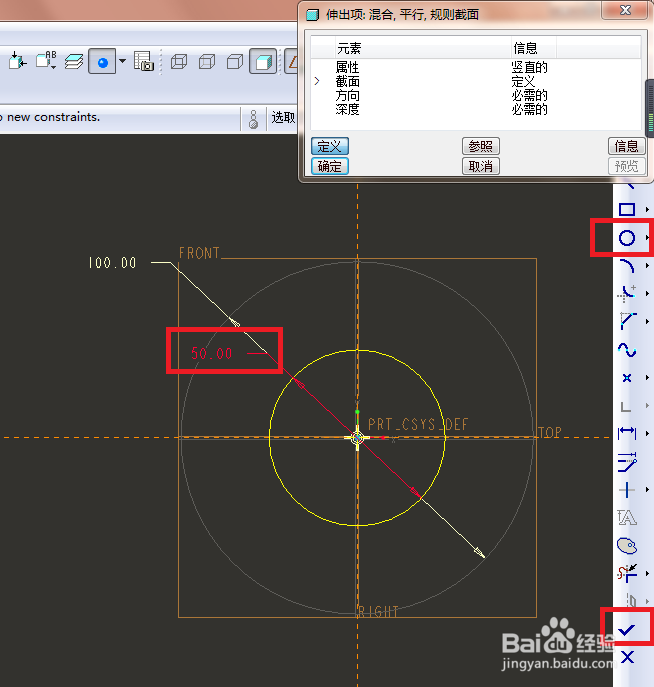

9、如下图所示，重复第7步，以坐标原点为圆心画一个直径50的圆，然后点击右边工具栏中的√，完成并退出草绘。

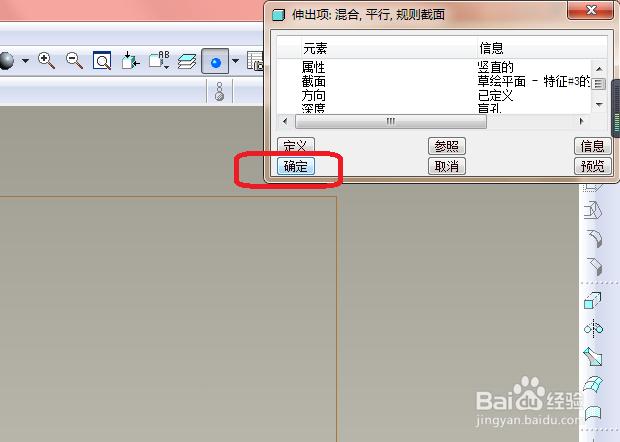

11、如下图所示，见“伸出项”对话框，需要的元素都已经设置完毕，可以点击“确定”。
