什么是电路原理图呢

1、电路原理图是使用电子元器件电气图形符号以及导线等工具描述电路熊中各元件之间的连接关系的图纸。

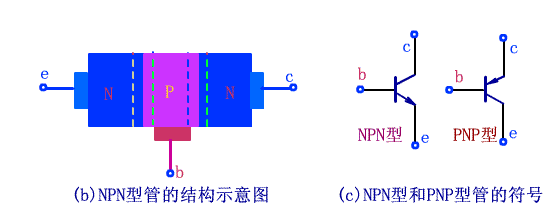

2、电子器件在电路原理图中使用电气符号的形式表示，比如三极管、电容、电阻用如图符号表示。

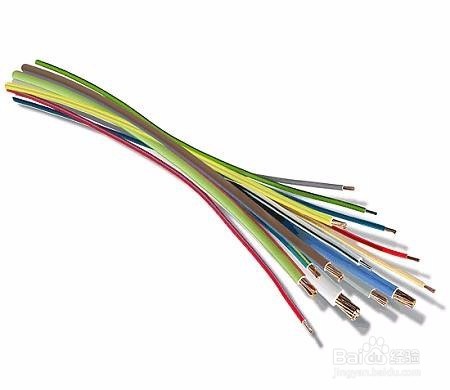

3、各个元器件之间的关系则通过导线、总线来连接，导线和总线如图所示。

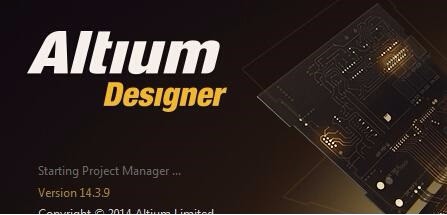

4、画原理图现在常使用的工具，有protel、Altium Designer等工具。

5、画原理图的原则是，要能够清楚直观的描述个元器件的关系。

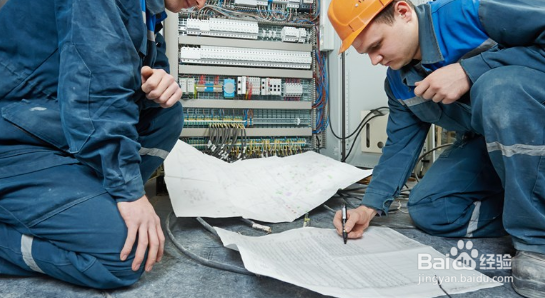

6、维修电子产品的时候，电路原理图能够让维修师傅迅速找到问题点，快速解决问题。
