Pro/e如何用扫描薄板伸出项的方式造不规则圆管

1、如下图所示，打开Pro/e软件，新建一个空白的实体零件文件，注意勾选“使用缺省模板”，最后别忘了点击“确定”。

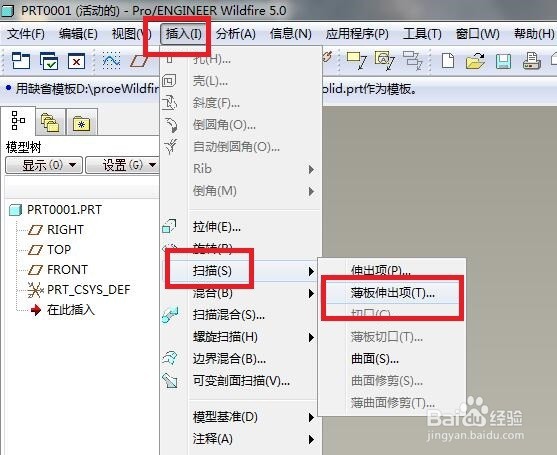

2、如下图所示，首先点击标题栏中的“插入”，使其弹出下拉菜单，然后在其下拉菜单中点击“扫描”，同样会展开下一层下拉菜单，在最后一层下拉菜单中点击“薄板伸出项”，以上就是本步骤的具体操作。

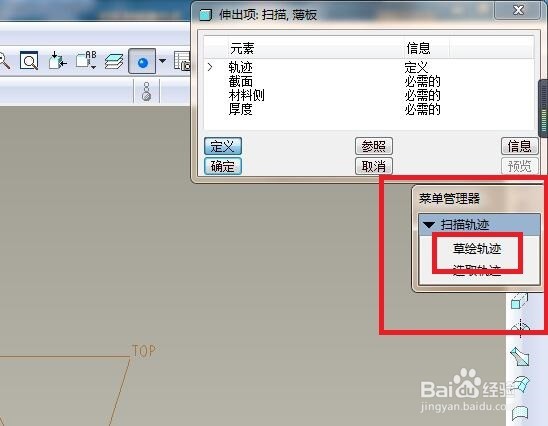

3、如下图所示，完成第2步，软件右边就会弹出一个“伸出项：扫描，薄板”对话框和一个菜单管理器，根据菜单管理器的提示，这是要我们选择扫描轨迹，笔者毫不犹豫地选择了“草绘轨迹”。

4、如下图所示，当我们上一步选择完“草绘轨迹”之后，菜单管理器就随之变化，这次是让我们选择草绘平面，见下图可以知道笔者选择了“TOP面”。

5、如下图所示，平面选择完了，还要指定方向，很明显，笔者选择“正向”。

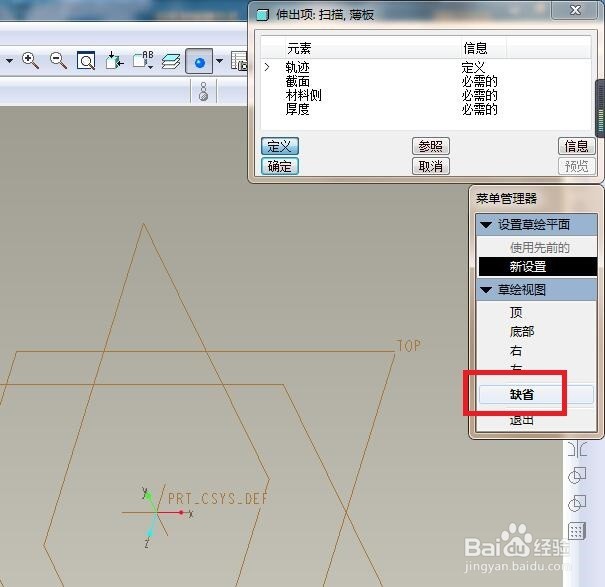

6、如下图所示，方向设定完了，还要设定草绘视图，还有有个“缺省”可以选择。

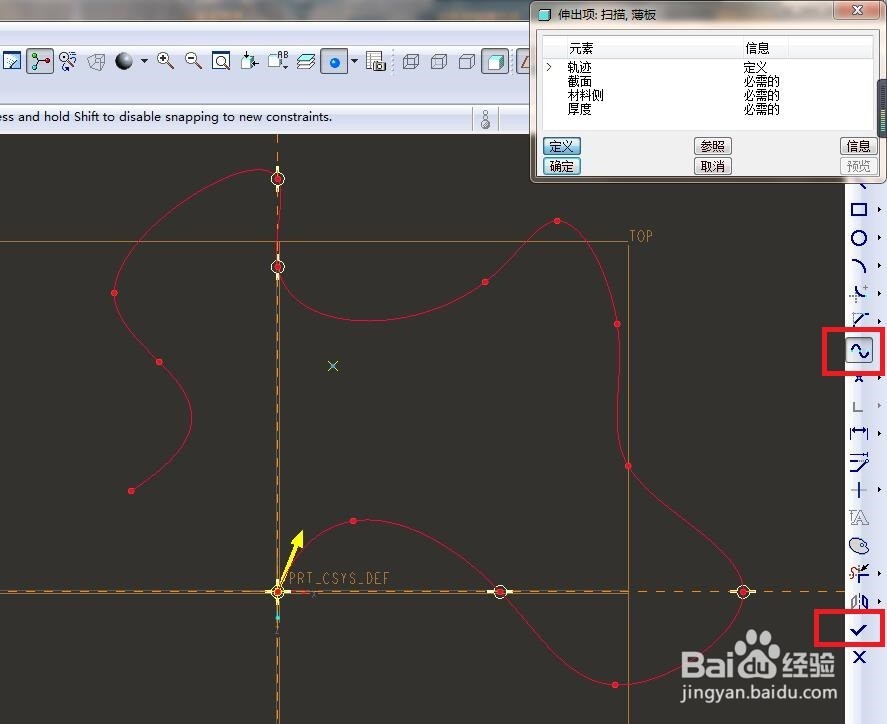

7、如下图所示，进入到草绘状态，首先点击右咐搭趔涮边工具箱中的“样条曲线”图标，然后在草绘区域以坐标原点为起点随手画一条完全无规则的样条曲线，画完曲线之后，点击敫嘹萦钻右边工具箱中最下一个图标√，就会自动进入到扫描截面的草绘中。

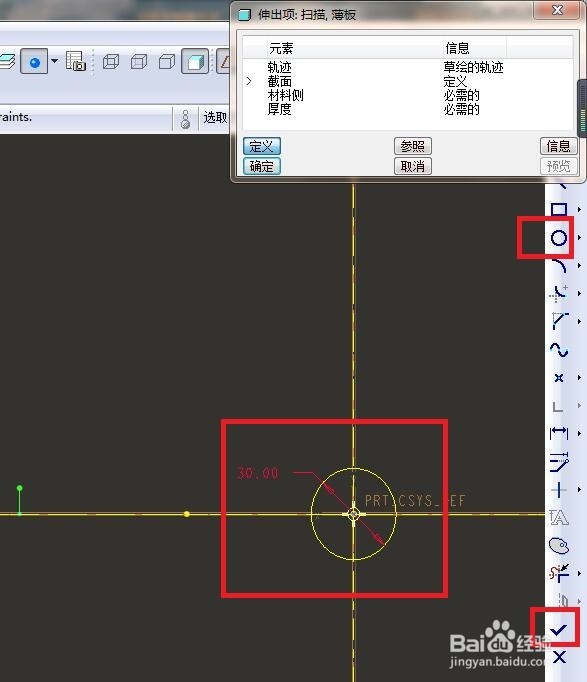

8、如下图所示，这个草绘环境就是画扫描截面的地方，首先点击右边工具箱中的“圆”图标，然后在草绘区域以坐标原点为圆心画一个圆，再然后点击圆上的尺寸，将之改为30，最后点击右边工具箱最下方一个图标√，完成草图绘制。

9、如下图所示，退出了草绘状态，又出现了菜单管理器，还是要我们选择方向，笔者依旧选择“正向”。

10、如下图所示，完成上一步操作，就弹出一个“消息输入窗口：输入薄特征的宽度”，笔者输入：3，最有点击这个窗口右边的√。

11、如下图所示，看“伸出项：扫描，薄板”对话框，其中的元素都设定完毕，所以我们只要点击其中的“确定”就可以了。

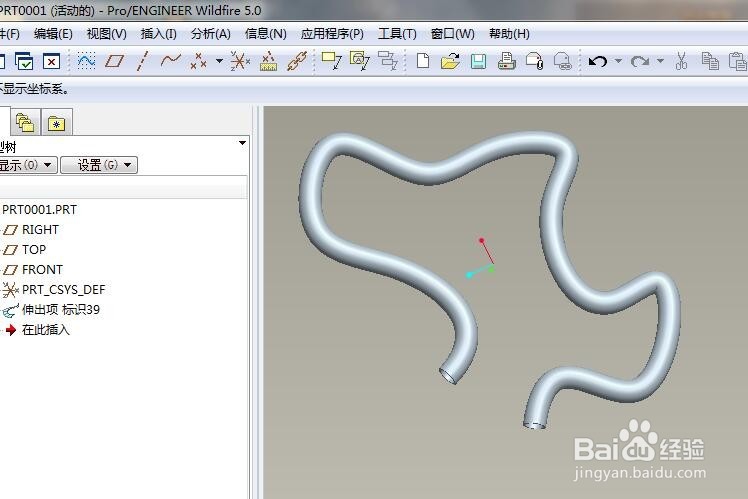

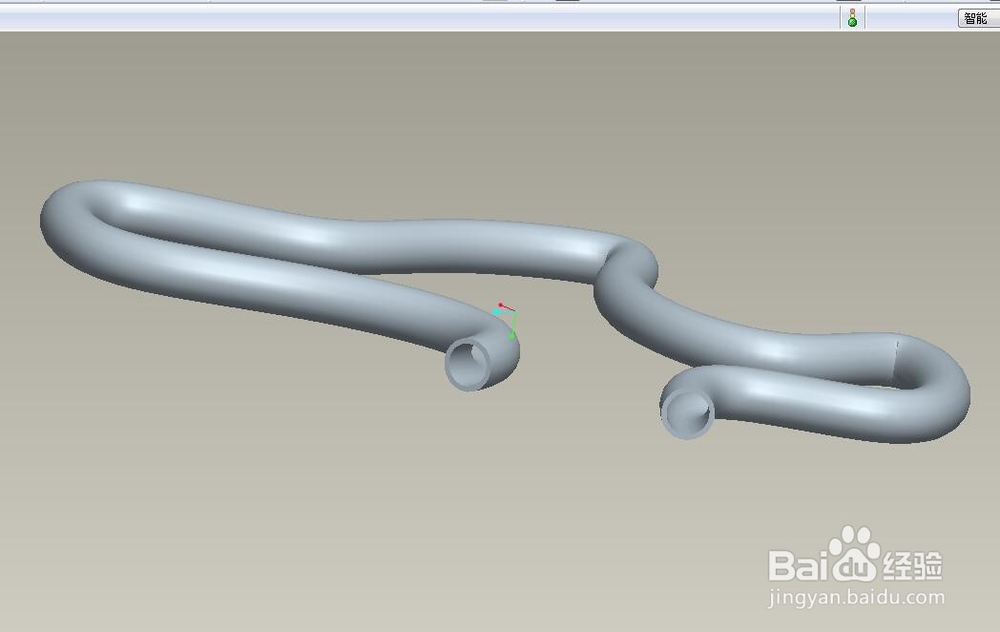

12、如下图所示，一个不规则的圆管就造好了，隐藏掉不必要的基准面、基准轴就如下图所示了。
