小圆螺母如何用Pro/e5.0建模？

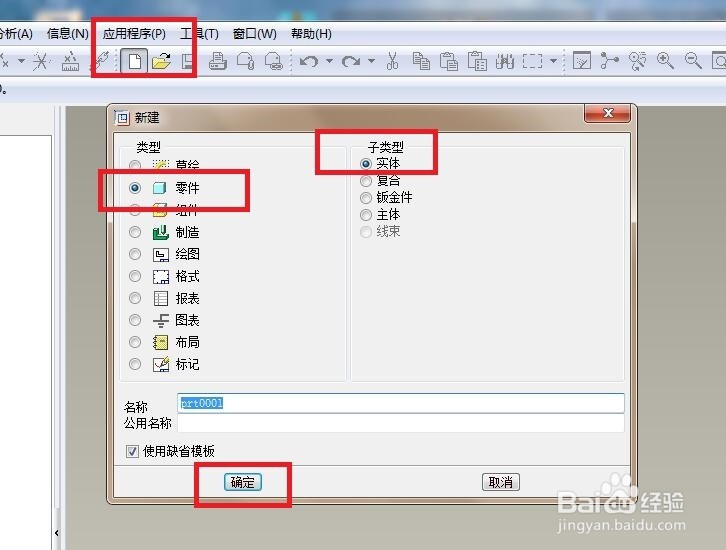

1、如下图所示，

打开Pro/e5.0软件，

新建一个实体零件文件，

为了省时间，可以直接选用缺省模板。

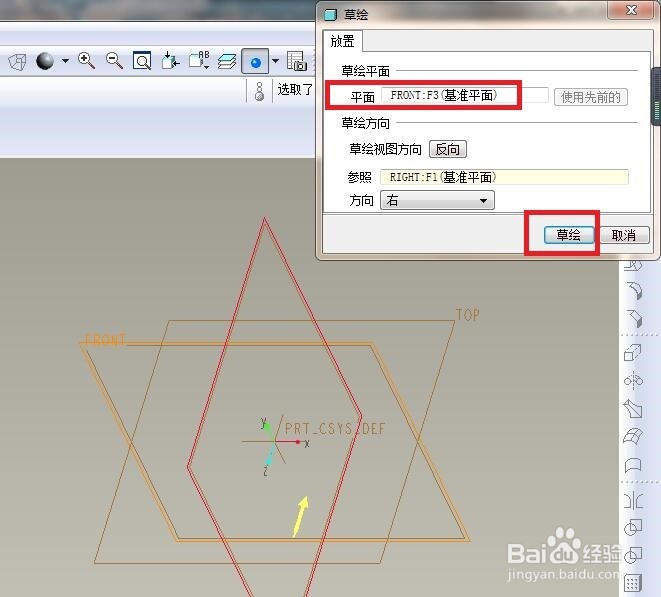

2、如下图所示，

执行【拉伸——放置——定义——FRONT面——草绘】，使软件下一步进入到草绘环境。

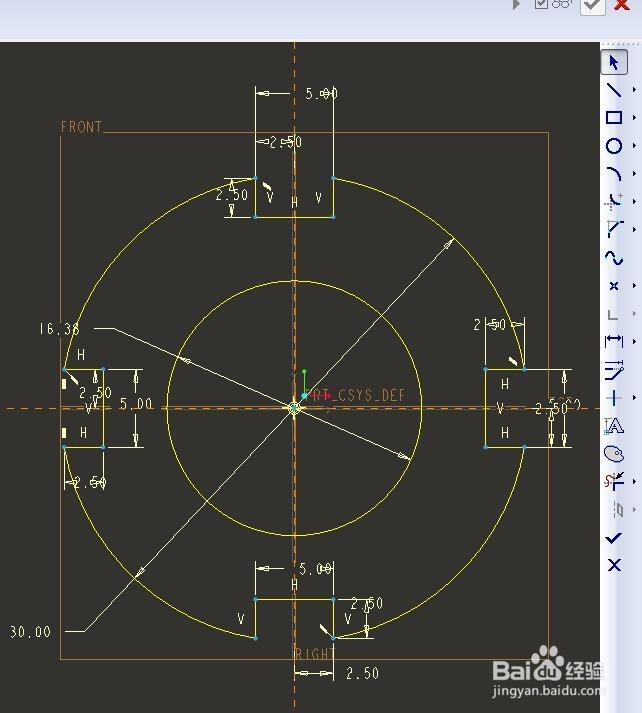

3、如下图所示，

进入到草绘环境，

1、激活圆命令，以坐标原点为圆心画两个圆，

2、双击修改两个的尺寸，大圆ø30，小圆ø16.38，

3、激活直线命令，画四个凹形，

4、激活裁剪命令，将四个凹形处的圆弧裁剪掉，

5、激活标注命令，标注四个凹形的尺寸，

6、打“√”，完成并退出草绘。

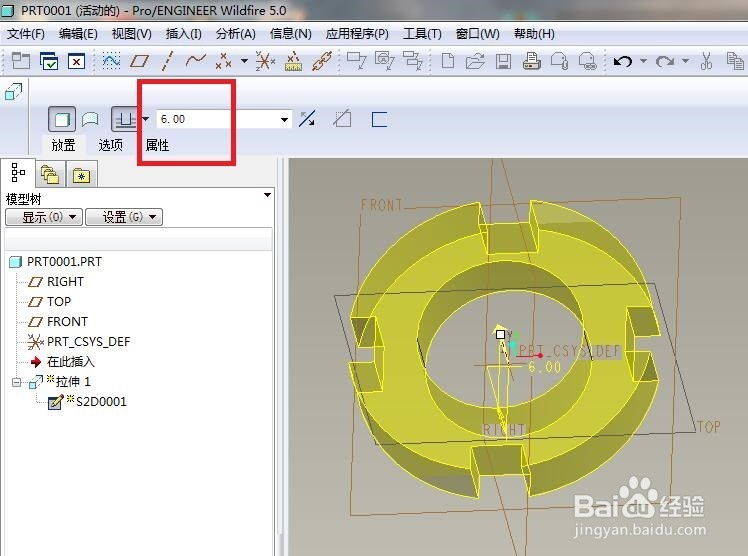

4、如下图所示，

软件左上角控制栏中设置拉伸高度为6，

然后在软件右上角控制栏中点击“√”，完成并结束本次操作。

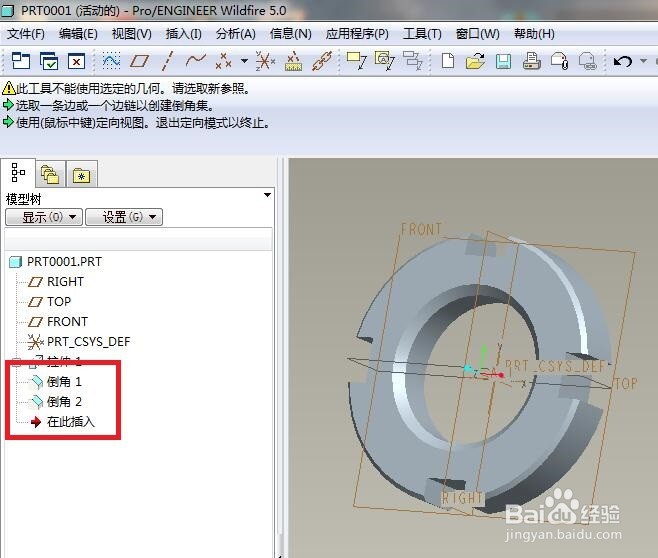

5、如下图所示，

激活倒直角命令，

先对大圆的两边线倒C0.5的直角，

再对内孔的两边线倒C1.0的直角。

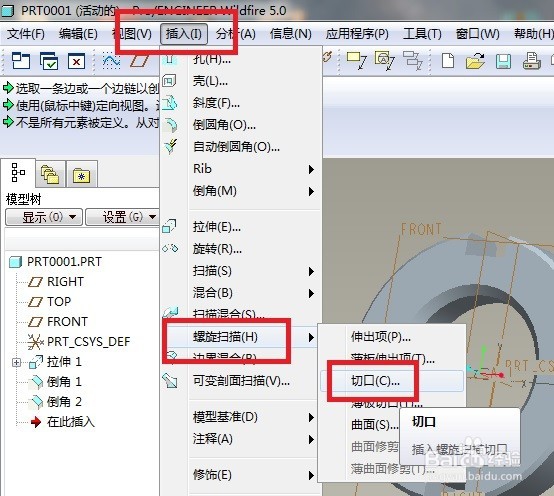

6、如下图所示，

执行【插入——螺旋扫描——切口】，

这是Pro/e中创建螺纹的第一步操作。

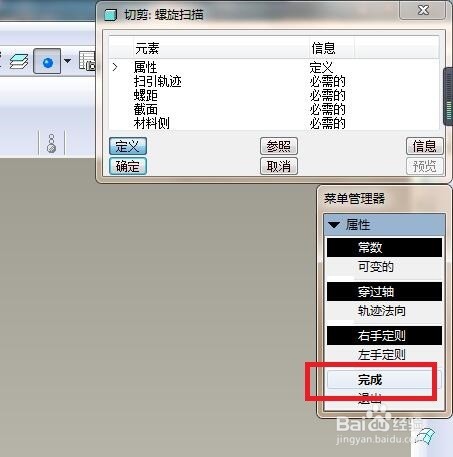

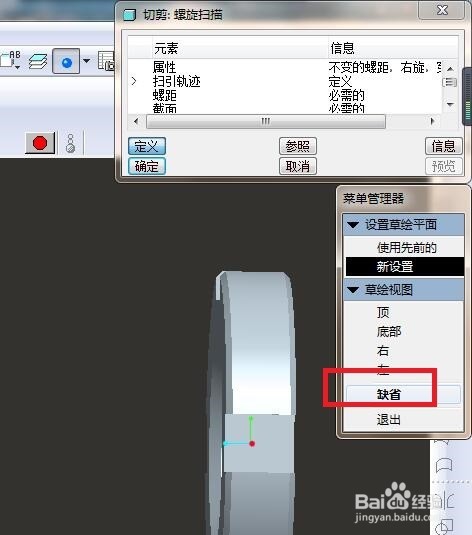

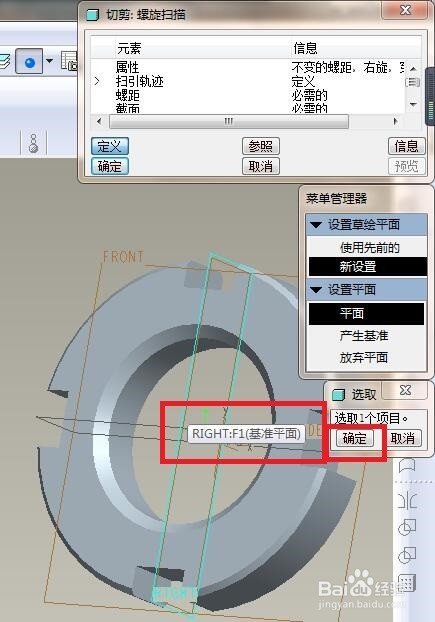

7、如下四幅图所示，

因为这四步的操作太简单了，

笔者就放到一起说了。

第一幅图：点击“完成”，

第二幅图：点击“RIGHT面”，

第三幅图：点击“正向”，

第四幅图：点击“缺省”。

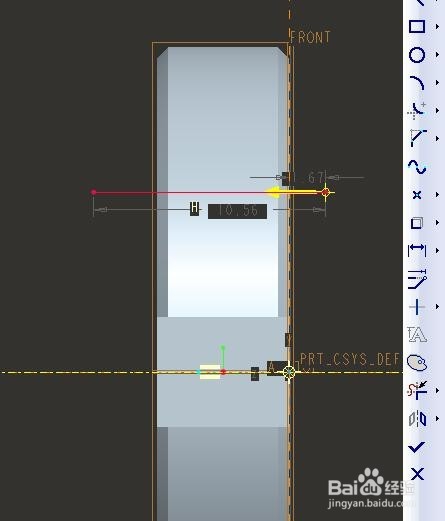

8、如下图所示，

进入到草绘环境，

1、激活中心线命令，过坐标原点画一条横向中心线，

2、激活类型命令，将内孔的一条边线显示出来，再删除掉，这时会出现参考线，

3、激活直线命令，过参考线画一条直线，长度要穿过整个实体，

4、点击“√”，完成这里的操作，继续下一步。

9、如下图所示，

退出草绘之后有个消息输入窗口，要我们输入节距，

这里就输入1.5，然后打√。

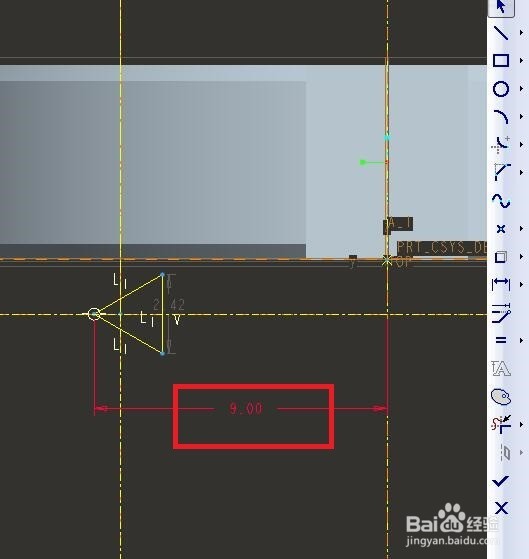

10、如下图所示，

又一次进入到草绘环境，

1、激活直线命令，在横线中心线取任一点为起点画一个封闭的三角形，

2、激活约束，将三角形约束成等边三角形，

3、激活标注命令，标注尺寸，三角形尖部距离内孔的中心线9，

4、打“√”，完成并退出草绘。

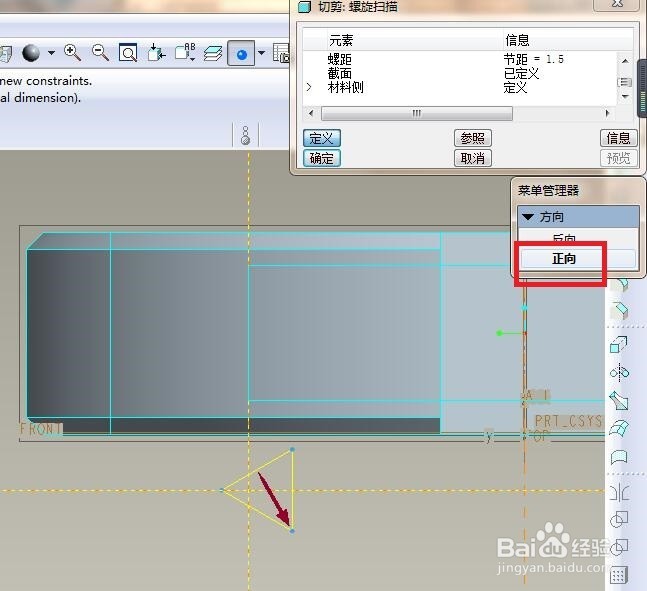

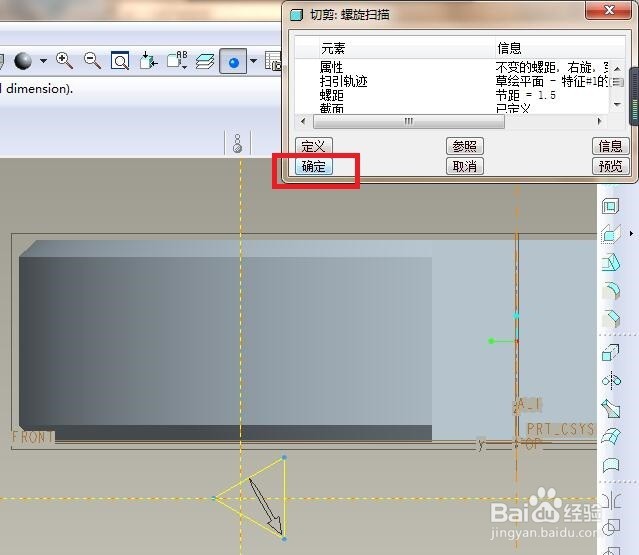

11、如下两幅图所示，

这里有两步操作，

第一幅图：点击“正向”，

第二幅图：点击“确定”。

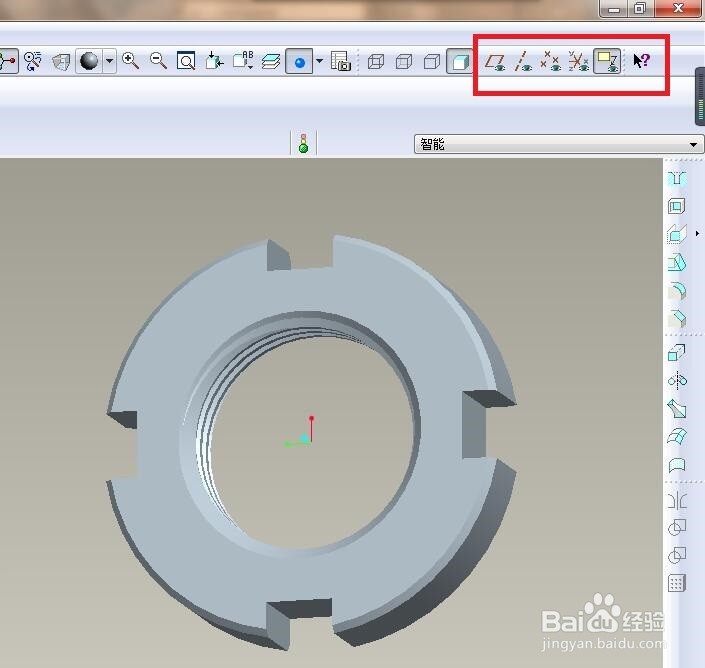

12、完成以上所有操作，

GB/T 810 M18x1.5的小圆螺母就建模完成，

这一步只是隐藏掉所有的基准面，

如下图所示。
