土壤墒情监测（北京土壤墒情监测系统）经验

1、    近期唐山平升公司的土壤墒情监测系统，用于北京林业大学科研实验，采集到的数据给农业灌溉节水项目提供科学依据。

    北京林业大学采购的监测系统均是采集土壤四层土壤墒情（温度、湿度），地表以下250px为第一层；500px为第二层；1000px为第三层；1500px为第四层；整个系统采用太阳能供电，土壤温湿度均为RS485接口，12V供电，通过平升终端机DATA-9201采集数据，本地显示，再通过CDMA网络发送至云平台，按照国家标准格式—《土壤墒情监测规范SL364-2006中华人民共和国水利行业标准》存储数据，方便后期系统扩容。

2、土壤墒情系统构成

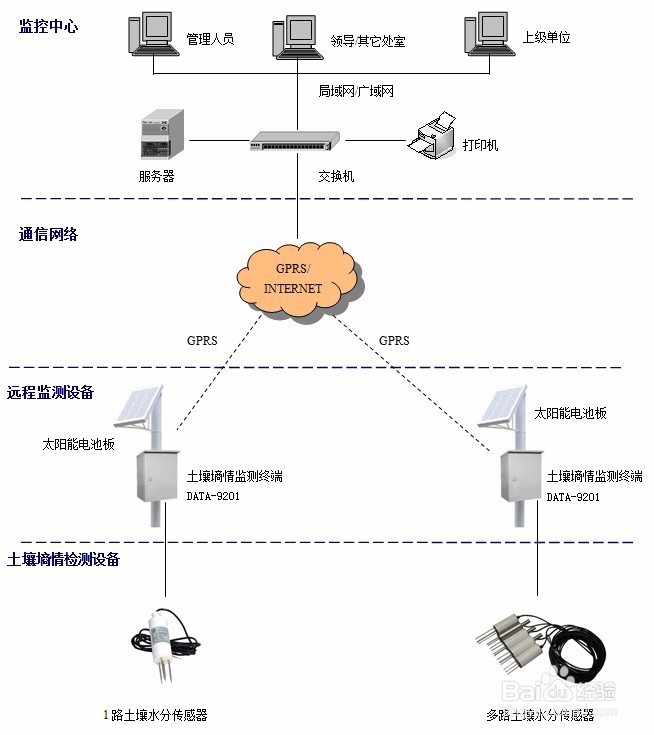

   土壤墒情监测系统主要由监控中心、通信网络、远程监测设备和土壤墒情检测设备四部分构成。

◆ 监控中心

   硬件主要由服务器、计算机、交换机、打印机等组成。

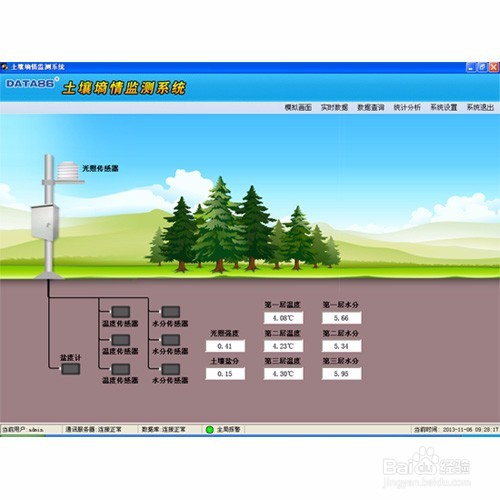

   软件主要有操作系统软件、数据库软件、土壤墒情监测系统软件组成。

◆ 通信平台

   包括中国移动GPRS网络和INTERNET公网。

   系统计划采用公网专线的组网方式，监控中心需具备可上外网的固定IP地址。

◆ 远程监测设备

   远程监测设备可根据供电类型分为市电供电土壤墒情监测终端、太阳能供电土壤墒情监测终端和电池供电土壤墒情监测终端。

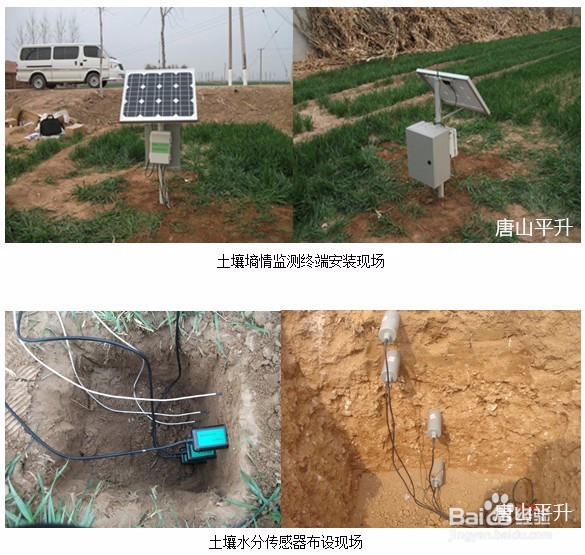

   针对土壤墒情监测点分散分布、不易布线的特点，建议选用太阳能供电型土壤墒情监测终端。

◆ 土壤墒情检测设备

   根据监测需求，可采用1路土壤水分传感器实现单点墒情检测；也可采用多路土壤水分传感器，并将传感器布置在不同的深度，实现监测点的剖面土壤墒情检测。

3、系统功能及特点

土壤墒情监测系统可实现全天候不间断监测。现场远程监测设备自动采集土壤墒情实时数据，并利用GPRS无线网络实现数据远程传输；监控中心自动接收、自动存储各监测点的监测数据到数据库中。系统主要功能如下：

● 符合最新墒情监测规范SL 364-2006。

● 实时监测土壤水分，各监测点可灵活进行单路测量或多路剖面测量。

● 土壤水分超过预先设定的限值时，立刻上报告警信息。

● 可扩展土壤温度、电导率、PH值以及地下水参数、气象参数等监测功能。

● 数据采集、存储频率可灵活调整，可远程设置监测设备工作参数。

● 远程监测设备只在采集数据时才给传感器供电，一方面节约了能源，另一方面避免

了因长期供电导致土壤物理性质变化所形成的测量误差。

● 支持GPRS、短消息、局域网等多种通讯方式，推荐采用GPRS无线通讯。

● 可同时将监测数据上报至多个中心。

● 具备远程设备维护功能，可扩展远程拍照功能。

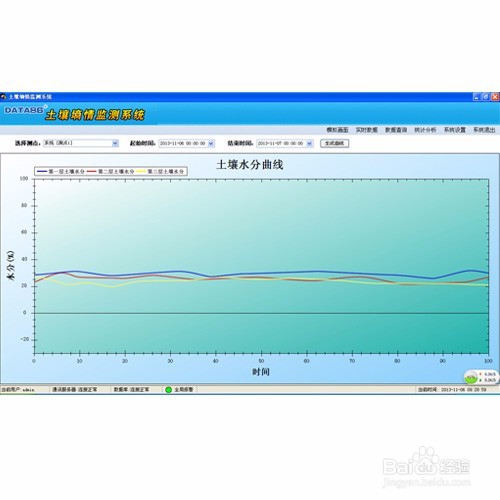

● 具备监测数据、报警数据的统计、分析功能，数据报表可导出、可打印输出。

● 监测系统软件具备GIS功能，可在地图上显示各监测点的详细分布位置。

● 监测系统软件支持通过OPC接口与其它系统对接。
