BIGEMAP地图下载器——提取等高线

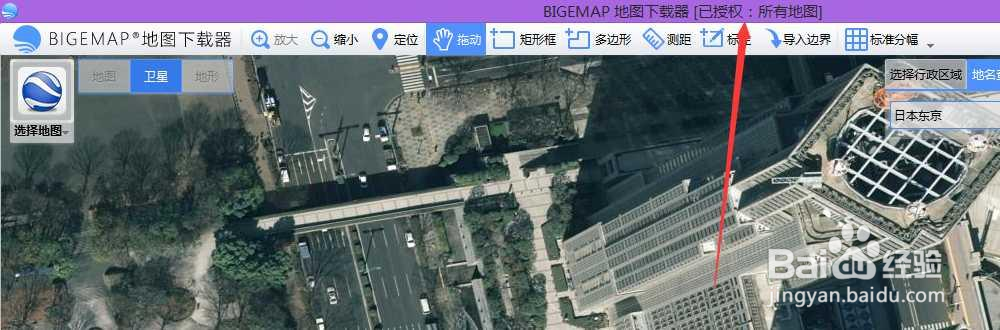

1、启动 BIGEMAP 地图下载器软件，查看左上角是否显示【已授权：所有地图】，如果没有该显示，请联系我们的客服人员

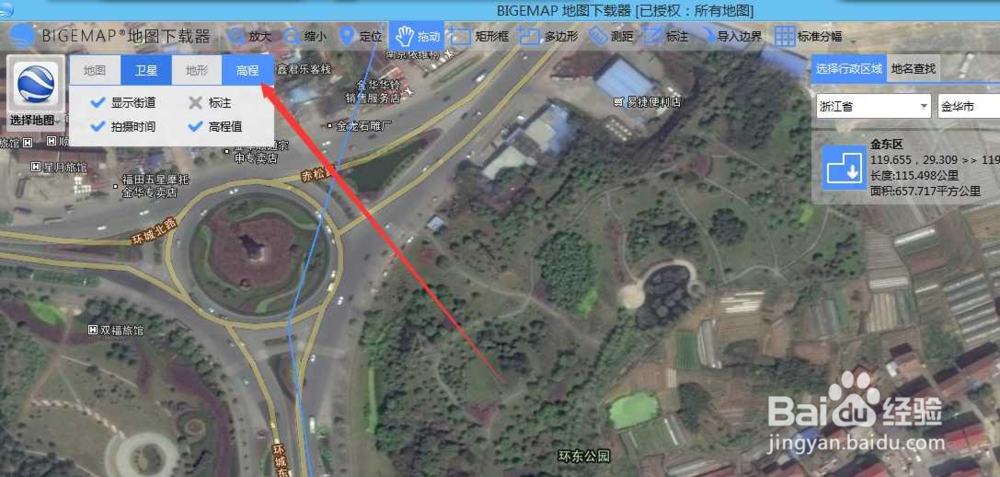

2、选择左上角属性选项，选择【高程】

3、选在你要的区域，双击下载

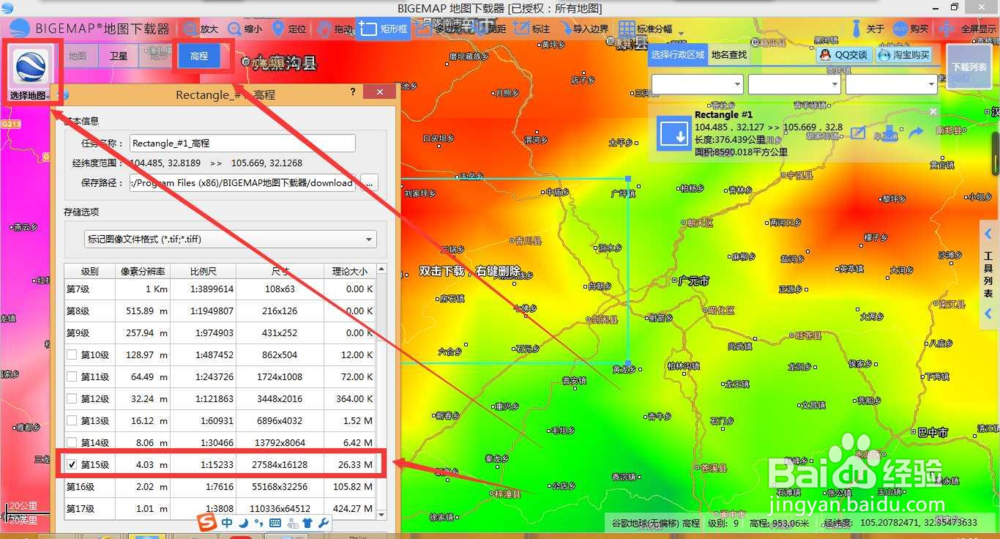

4、选择下载的级别，建议入奚戢瘟尽量下载 16 级的，16 级为最好级别。如果 16 级不能勾选，请选择下载小一点的范围，高程为矢量数据，超过 20M 大小，一般电脑都很难处理生成的等高线。下载之后的剞麽苍足数据为 tiff 格式，实际为 dem 高程数据

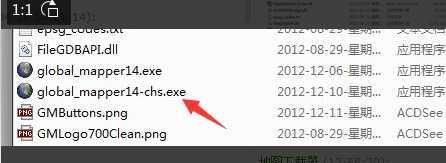

5、启动安装好的 Global Mapper 软件，启动中文版在安装好的目录下有个 chs 或则chinese 的启动图标

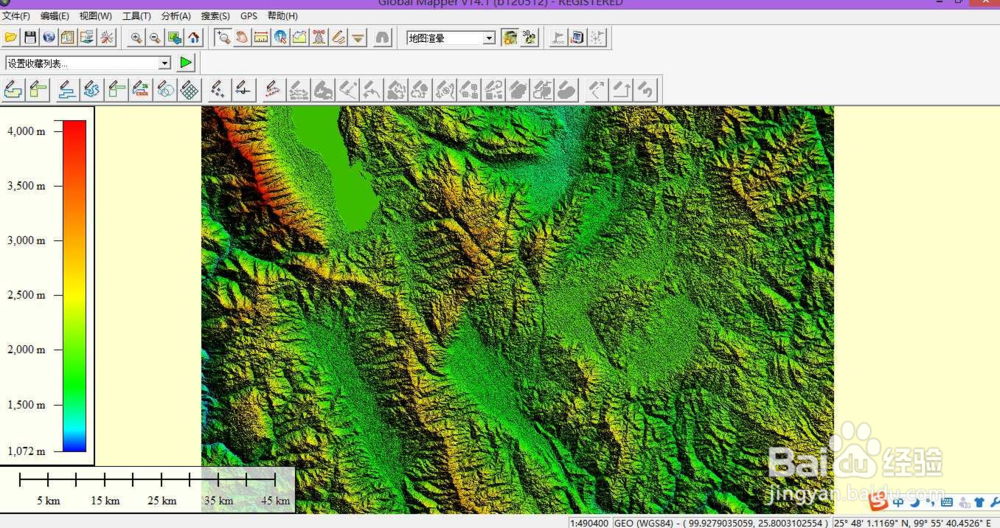

6、将下载好的高程数据（下载目录下的后缀为 tiff 格式）拖入到 global mapper

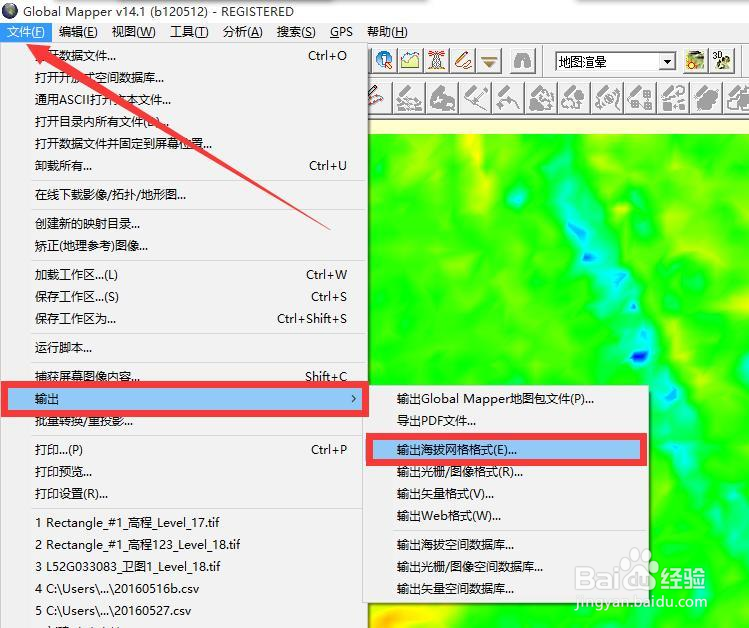

7、然后另存为【DEM】格式

8、在弹出的对话框中选择【DEM】格式，点击【确定】，保存

9、加载 M DEM 数据，如下图

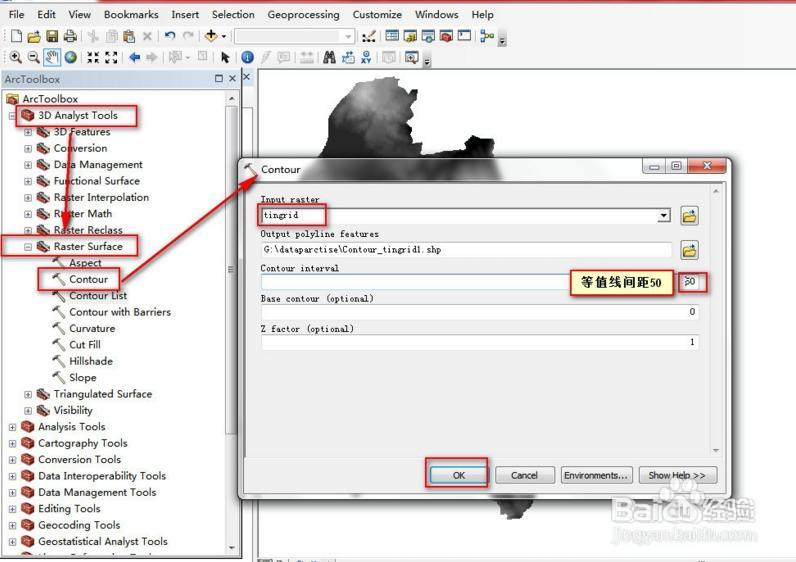

10、然后在【ArcToolbox】中，执行命令[3DAnalyst 工具]——>[ 栅格表面]——>[ 等值线]，按下图所示指定各参数

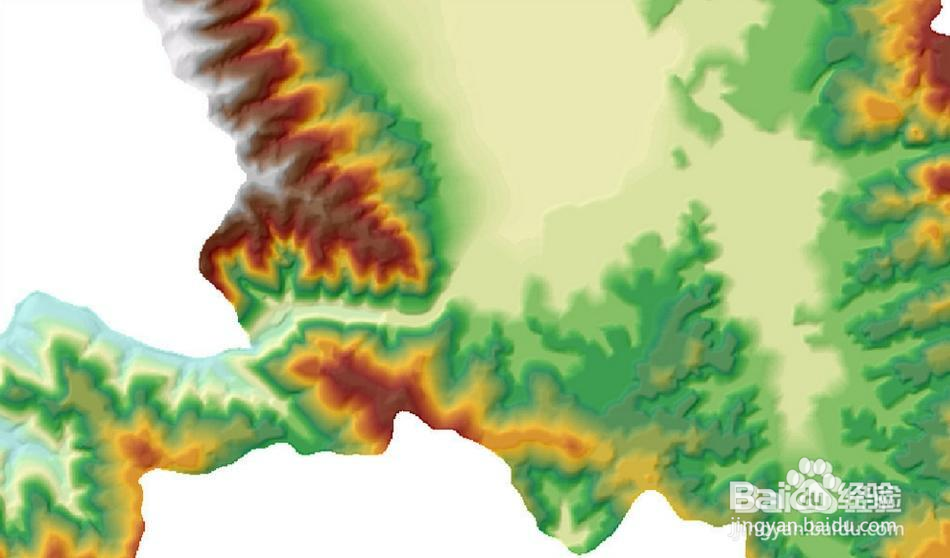

11、执行后生成 等高线矢量图层M DEM 应用之计算地形表面的阴影图

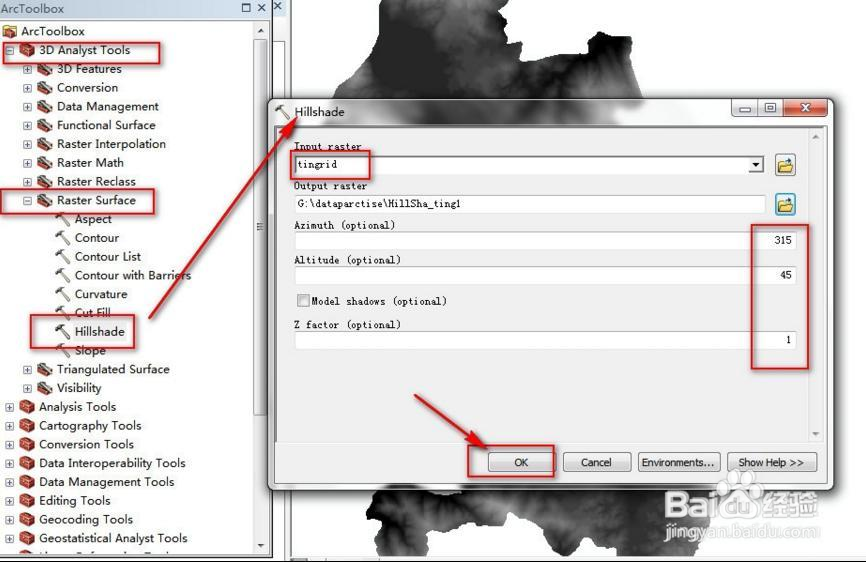

12、在【ArcToolbox】工具箱中，执行命令[3D Analyst 工具]——>[ 栅格表面]——> [ 山体阴影]，按下图所示指定各参数

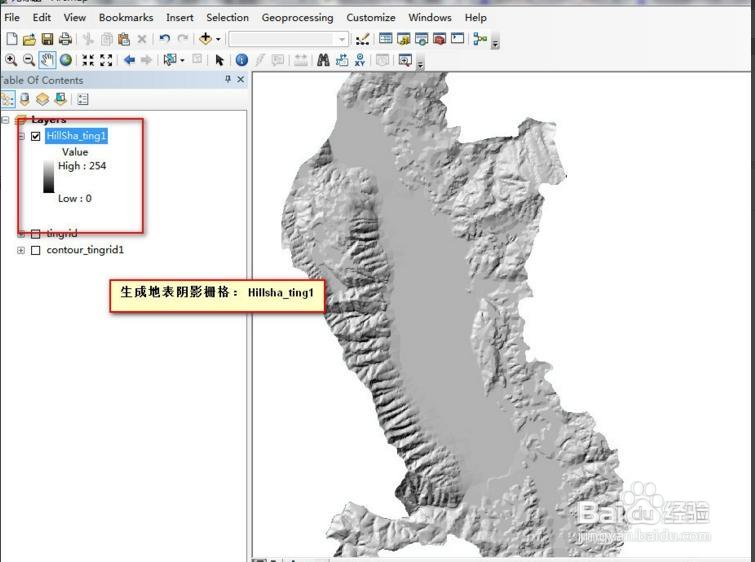

13、执行后生成 地表阴影栅格

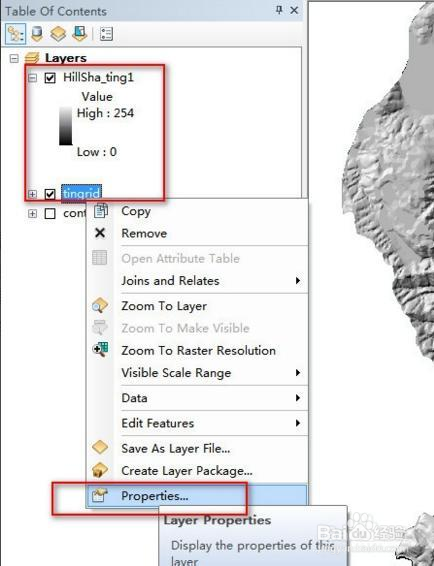

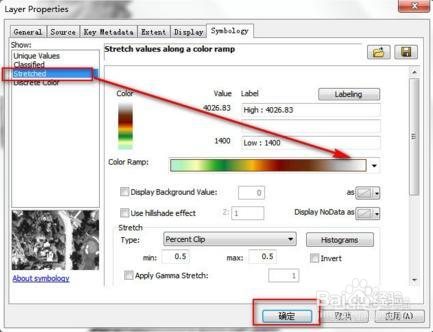

14、下面进行【DEM 渲染】：关闭除[tingrid] 和 [Hillsha_ting] 以外所有图层的显示，并将[tingrid ] 置于[Hillsh锾攒揉敫a_ting] 之上，右键点击[tingrid] ，在出现的右键菜单中执行[属性]，在[图层属性]对话框中，参照下图所示设置[符号系统]选项页中颜色

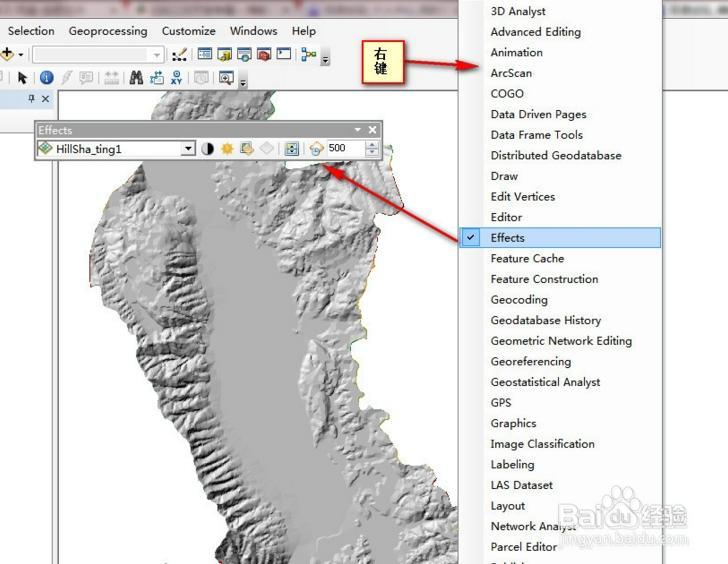

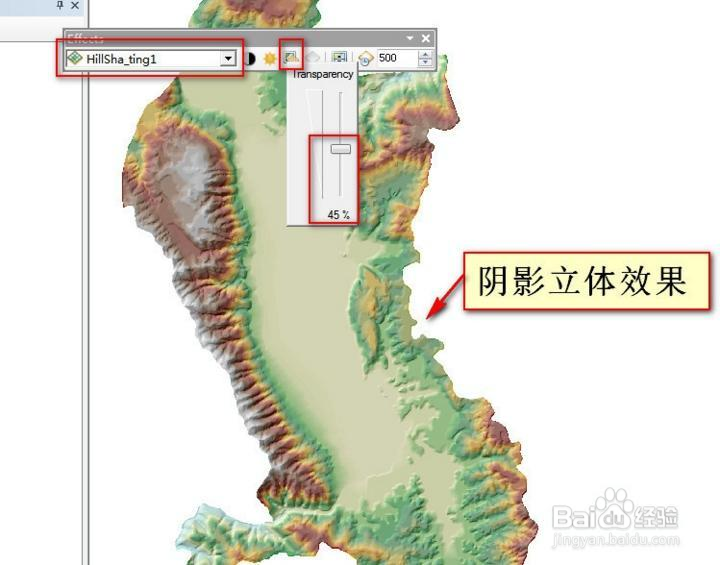

15、在工具栏空白处右键，打开工具栏[ [ 效果] ] ，设置栅格图层[tingrid] 的透明度为：[45%] 左右

16、DEM 应用之可视性分析【通视性分析】数据使用上一步骤的结果！在上一步的基础上进行。打开[3D Analyst] 工具栏，从工具栏选择[创建通视线](Line of sight)工具

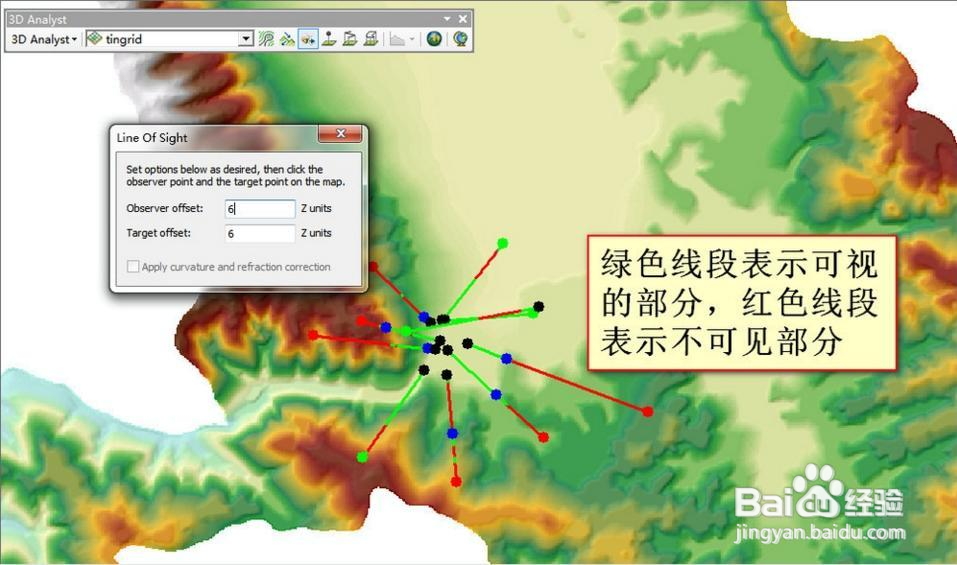

17、在出现的[通视分析]对话框中输入[ 观察者偏移量] 和 [ 目 标偏移量], 即距地面的距离在地图显示区中从某点[A]沿不同方向绘制多条直线，可以得到观察点[A]到不同目标点的通视性

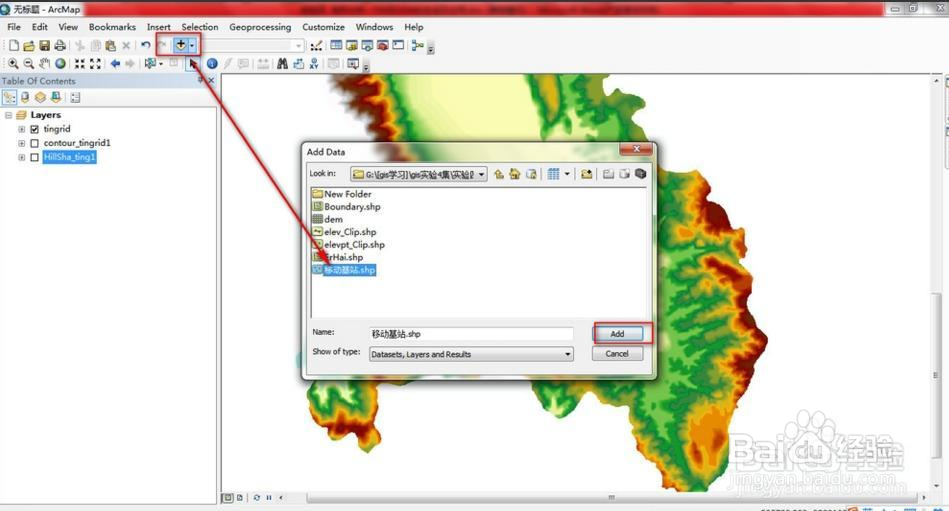

18、【可视区分析：移动发射基站信号覆盖分析】在上一步基础上进行，在内容列表区[TOC]中关闭除[tingrid]之外的所有图层，加载移动基站数据－遁敦髀勒矢量图层：[ 移动基站.shp]（ 数据后边会提高给大家下载）

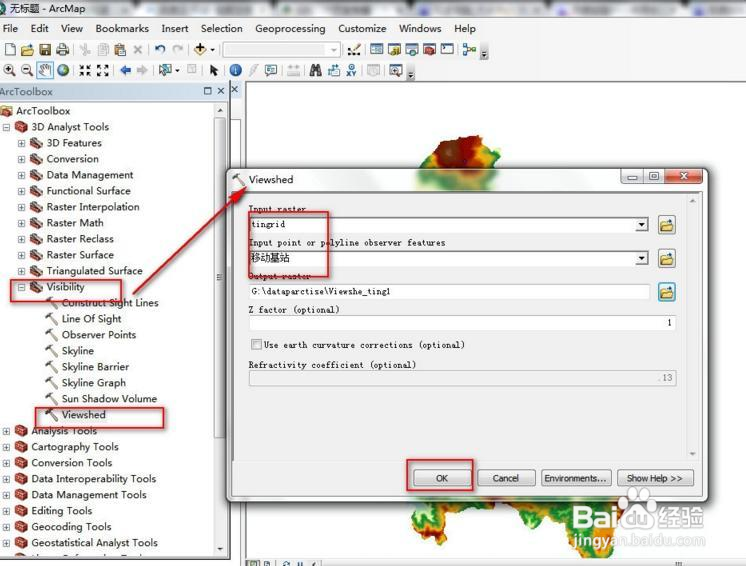

19、在【ArcToolbox】中，执行命令t [3D Analyst 工具] ] —— >[ 栅格表面] ] —— >[ 视域] ]，按下图所示指定各参数：( 其 中绿色表示现有发射基站信号已覆盖的区域，淡红色表示，无法接收到手机信号的区域)

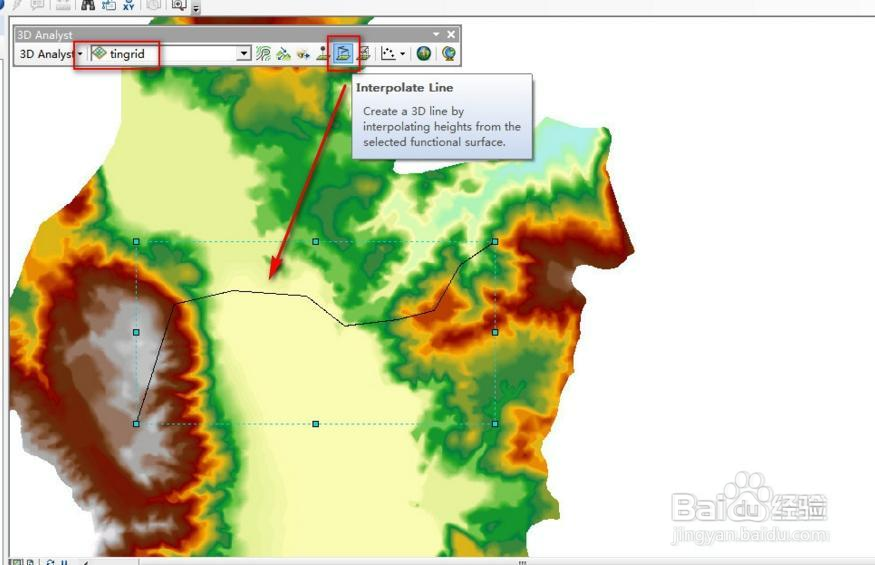

20、DEM 应用之地形剖面本步骤同样是在上一步铿溘老呻骤的结果下进行的：在上一步基础上进行，打开[3D Analyst]工具栏，点击[ 线插值]工具，跟踪一条线段，这条线段可以从 D呶蓟鹭毵EM:[TINGRID]中得到高程值

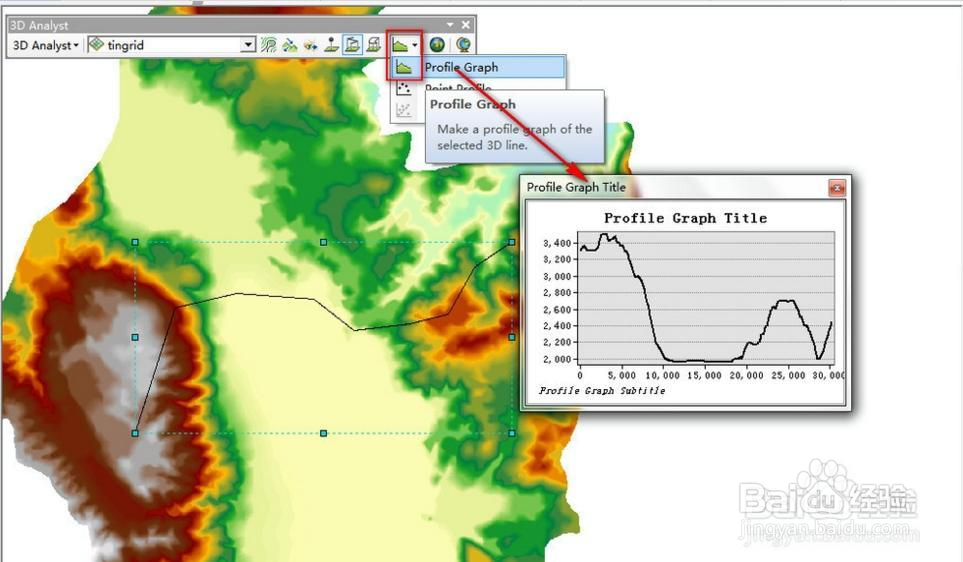

21、点击[ 剖面图 ] 按钮，得到上一步所生成的 3D 线段的剖面图
