铁皮线槽九十度活拐角怎么做

以下假设做100*100铁线槽90度活拐角

方法1、用手磨机直接裁剪，做个内外角拎枋辏话都是90度，搭界处用手电转打孔，拉钉（柳钉）固定；

方法2、用手磨机直接裁剪，做两个内外角都是45度，搭界处用手电转打孔，拉钉（柳钉）固定；

方法3、用手磨机直接裁剪，做个外角都是90度，内角是两个45度的直角等边三角形补角，搭界处用手电转打孔，拉钉（柳钉）固定，切割时三角形两直角边长为7CM，斜边为10.2CM，这是100*100的尺寸，线槽越大斜边补角也要变大。

电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一种是垂直上下弯，还有一种是“之”字弯。

安装工程施工常用到铁皮线槽几种弯头接头的不同制作方法：

1、制作第一层弯头：

第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：

（1）计算第二层桥架第一个弯头的定位尺寸e首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α 式中：b为层间距，角α值同“一”中角α值

（2）依照“一”的方法制作第二层弯头的第1个切口α；

（3）计算两个弯头间距c值：c=2btg1/2α+a 式中：b为层间距，a为第一层桥架两个弯头的间距；

（4）依照“一”的方法制作第二层弯头的第2个切口α；

（5）计算补偿尺寸h：h=2 btg1/2α

3、制作第三层弯头：

制作方法同第二层弯头f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

扩展资料

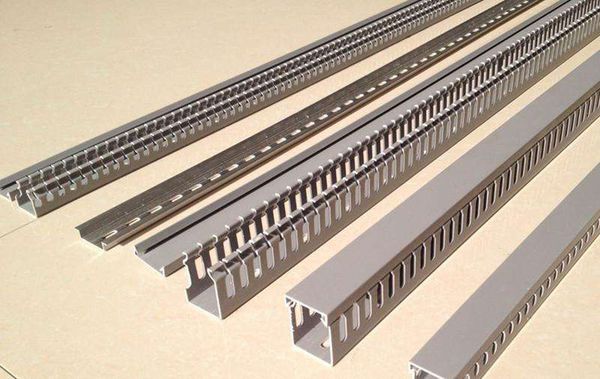

线槽安装

（1）线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。

（2）线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。

（3）线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。

（4）非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。

（5）敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。

（6）直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。

（7）金属电缆线槽间及其支架全长应不小于2处与接地（PE）或接零（PEN）干线相连接。

（8）非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm。

（9）镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。

参考资料来源：百度百科-线槽
