UG10.0练习三维建模八十二

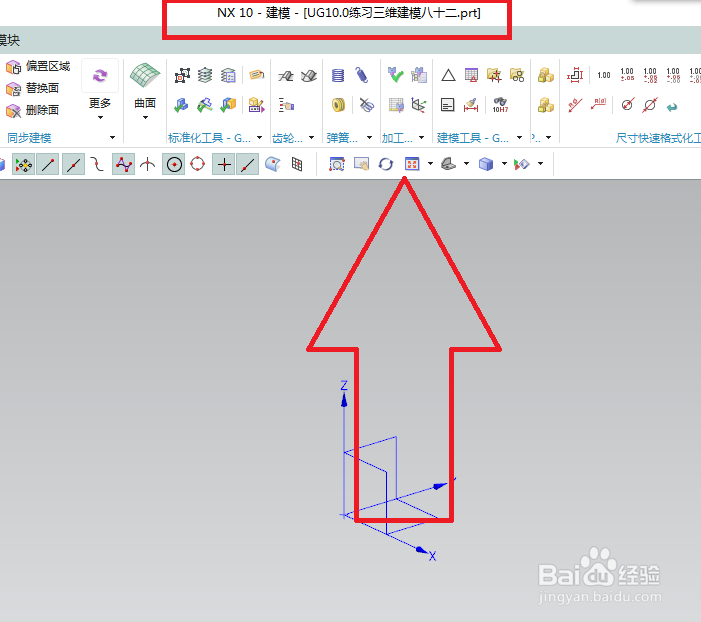

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模八十二

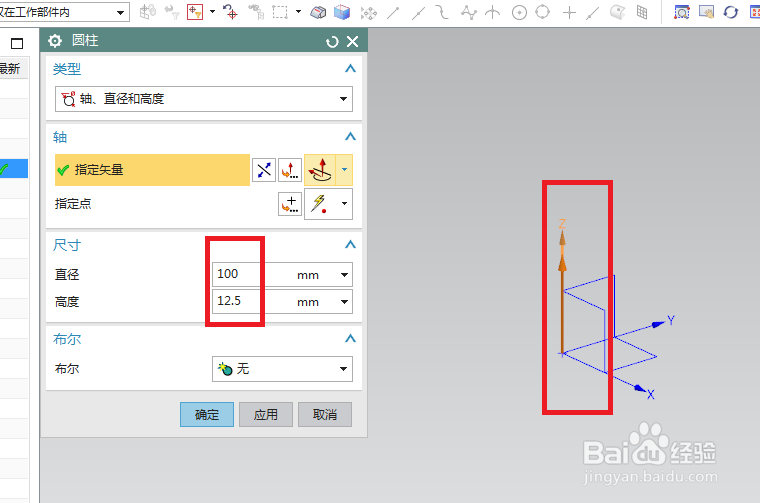

2、如下图所示，指定矢量Z轴，设置尺寸：直径100，高度12.5，点击“应用”。

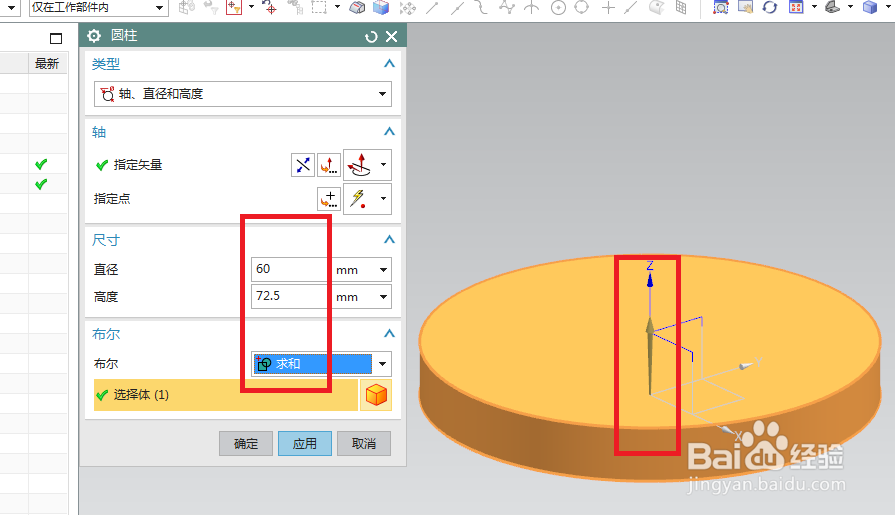

3、如下图所示，指定矢量Z轴，设置尺寸：直径60，高度72.5，点击“应用”。

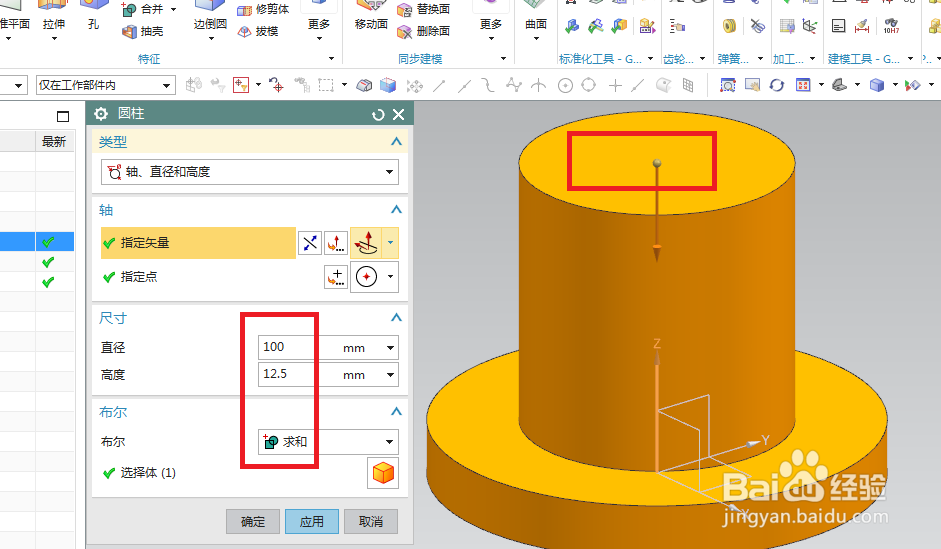

4、如下图所示，指定矢量Z轴，指定点：上端癣嗡赧箬圆心点，方向向下，设置尺寸：直径100，高度12.5，点击“应用”。

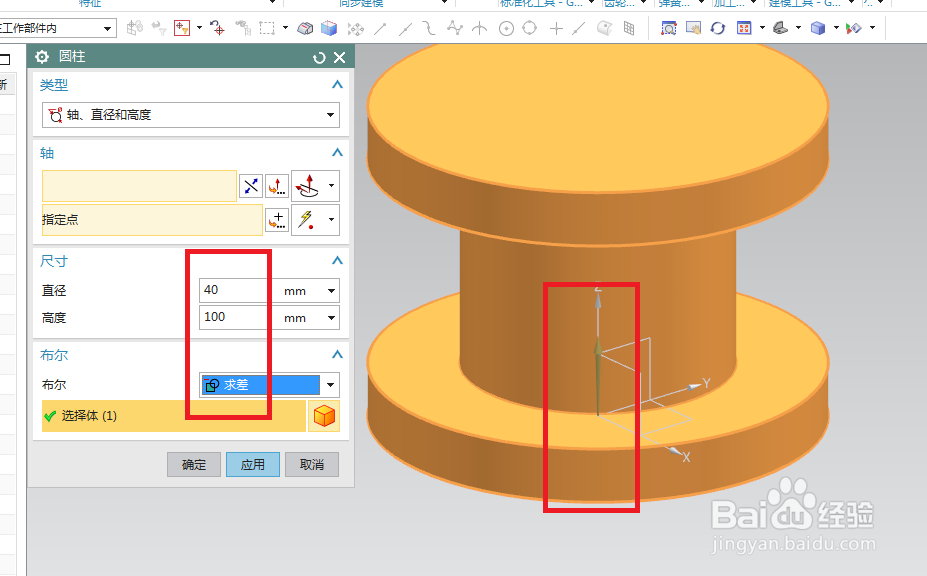

5、如下图所示，指定矢量Z轴，设置尺寸：直径40，高度100，布尔求差，点击应用。

6、如下图所示，指定矢量Z轴，指定点：具体坐标见下图，设置尺寸：直径10，高度100，布尔求差，点击确定。

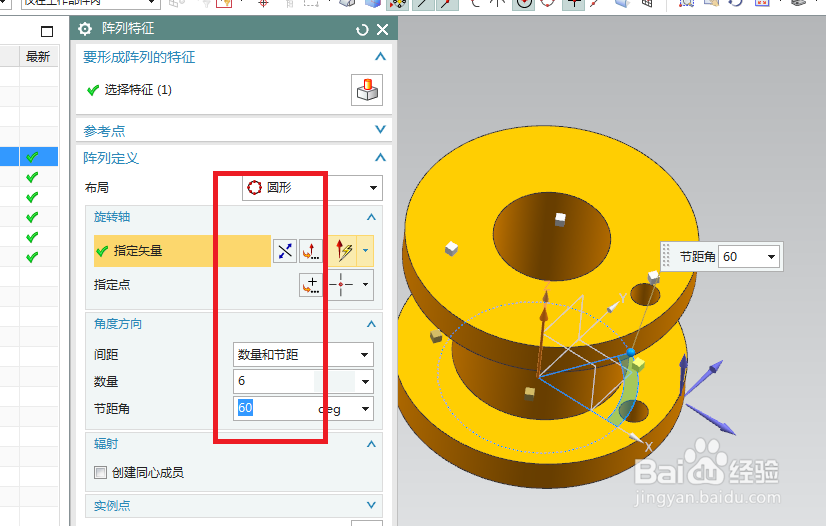

7、如下图所示，执行【菜单——插入——关联翱务校肢复制——阵列特征】，布局为圆形，指定矢量Z轴，设置数量6，节距角60，点击确定。

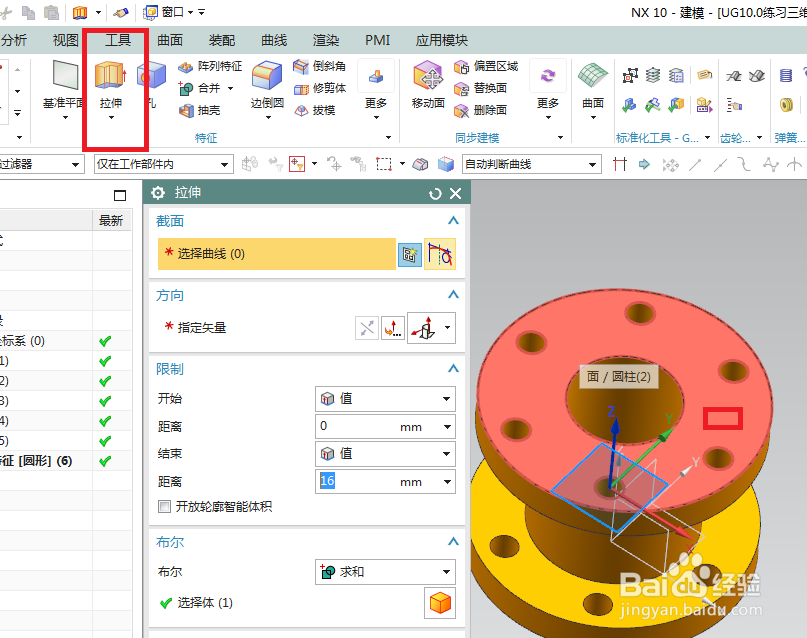

8、如下图所示，执行【拉伸——实体上的红色平面】，直接进入草图。

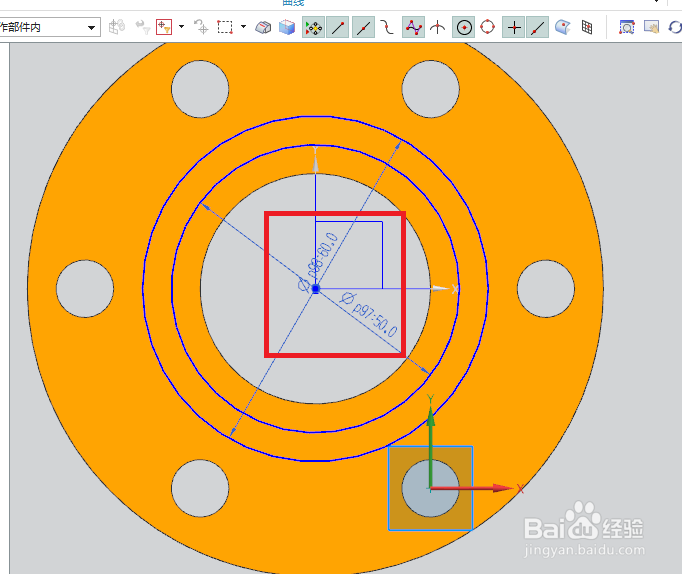

9、如下图所示，激活圆命令，画两个圆，圆心在坐标原点，双击修改尺寸：大直径ø60，小直径ø50，点击完成，退出草图。

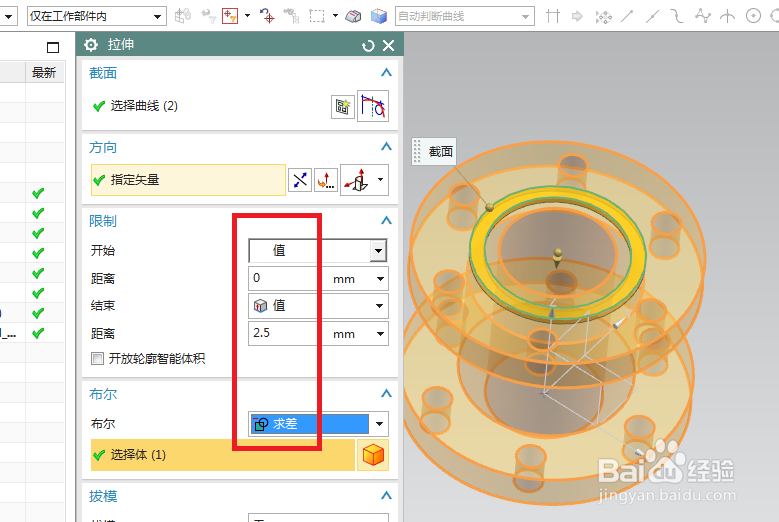

10、如下图所示，设置限制：0开始，2.5结束，布尔求差，调整方向，点击确定。

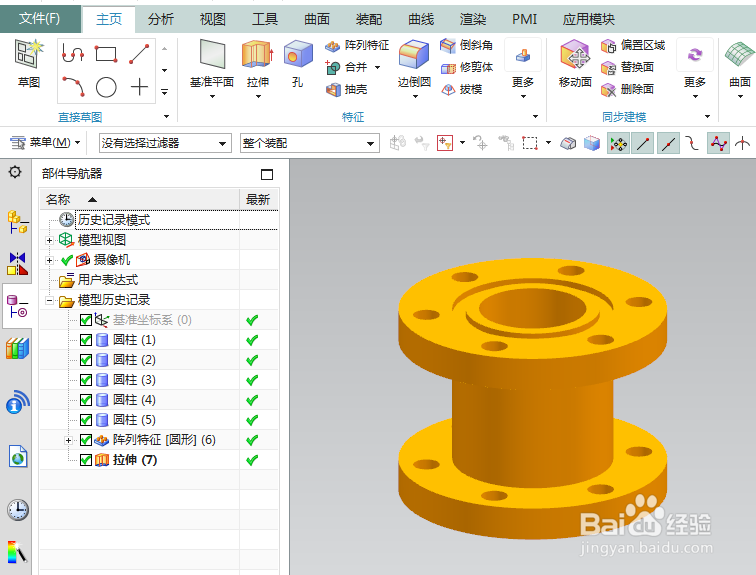

11、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维实体建模完成，本次练习完成。
