soildwork2018螺旋桨怎么画

2025-05-21 20:28:50

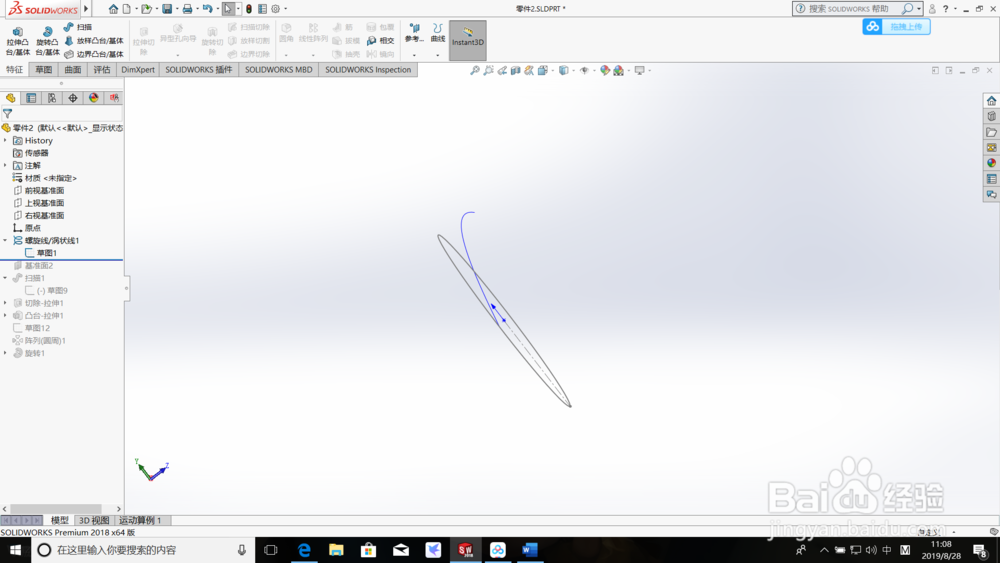

1、先画一个螺旋线

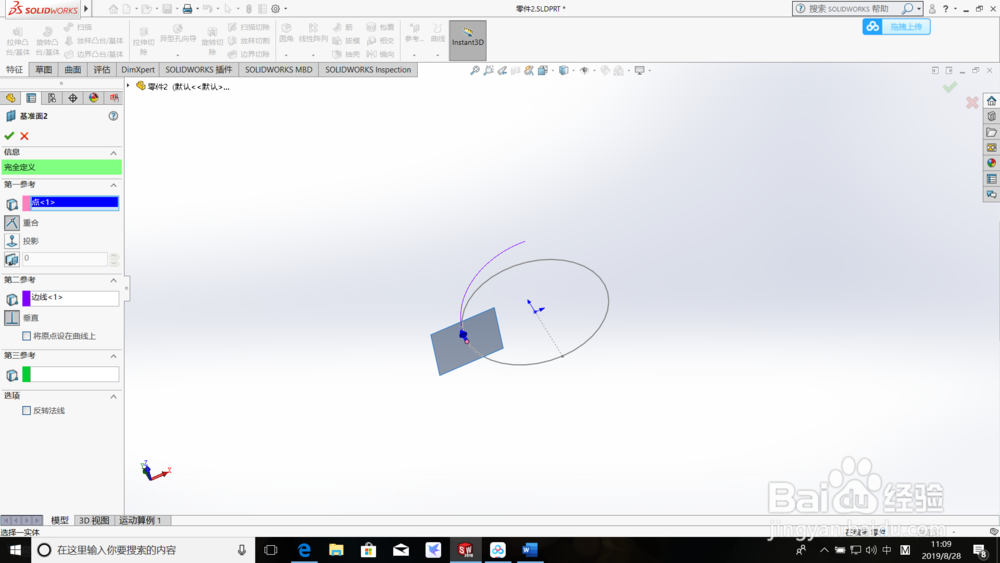

2、然后以螺旋线和其一端的端点为参考，新建基准面

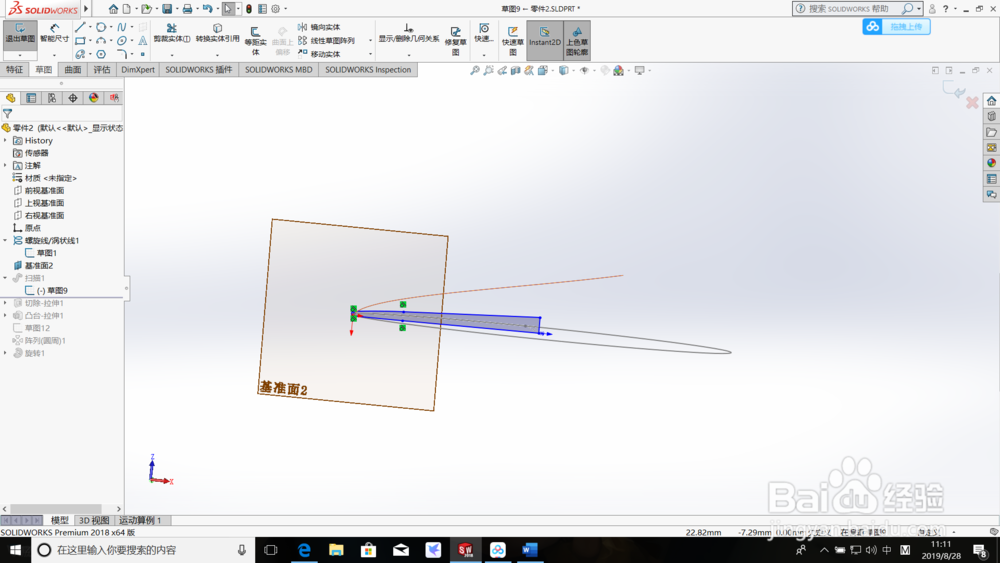

3、在基准面上新建草图，画出叶片的刨面图，长度在螺旋线的圆心处就好

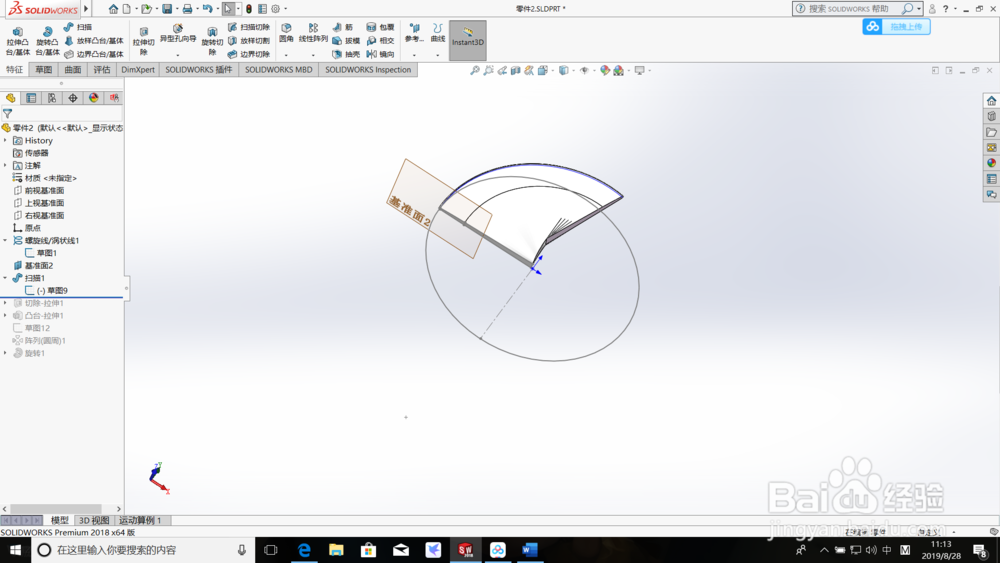

4、以螺旋线为路径，刨面为轮廓，扫描

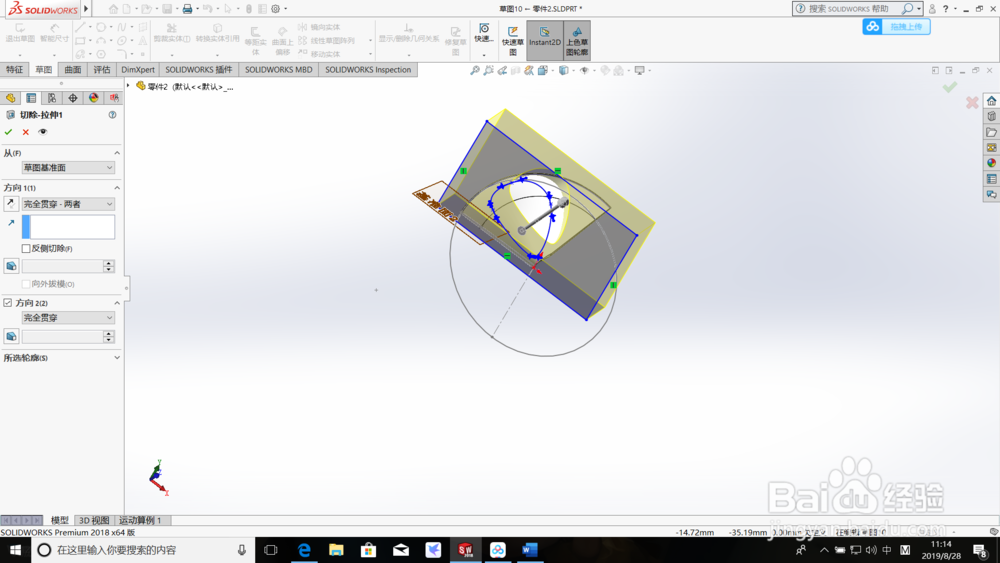

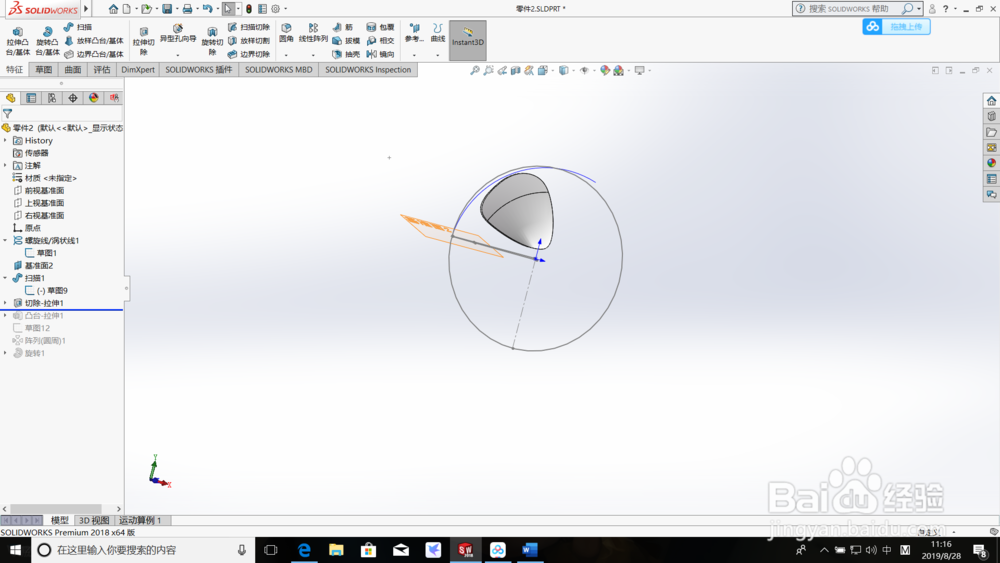

5、然后画出叶片轮廓，拉伸切除

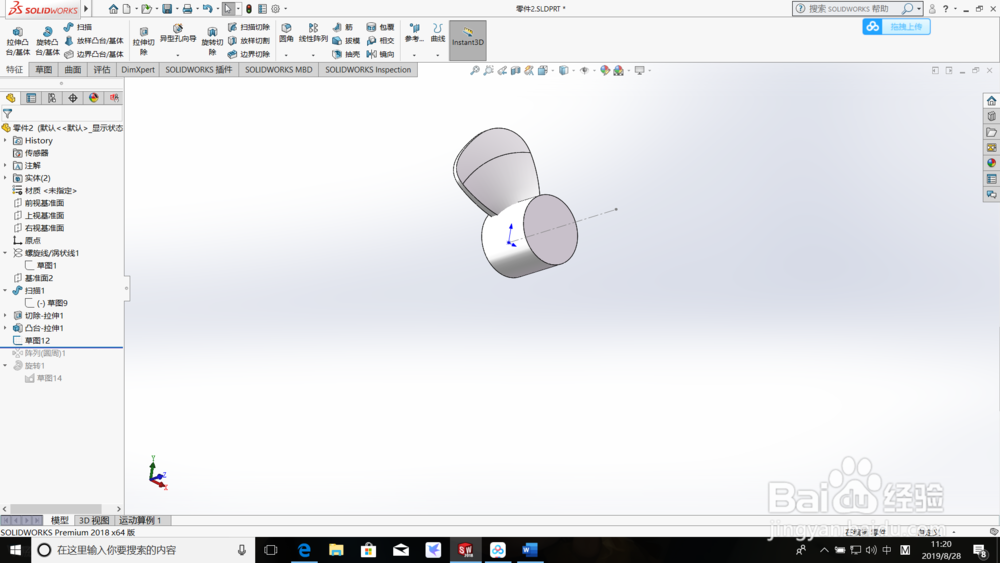

6、画出圆柱，以及旋转轴

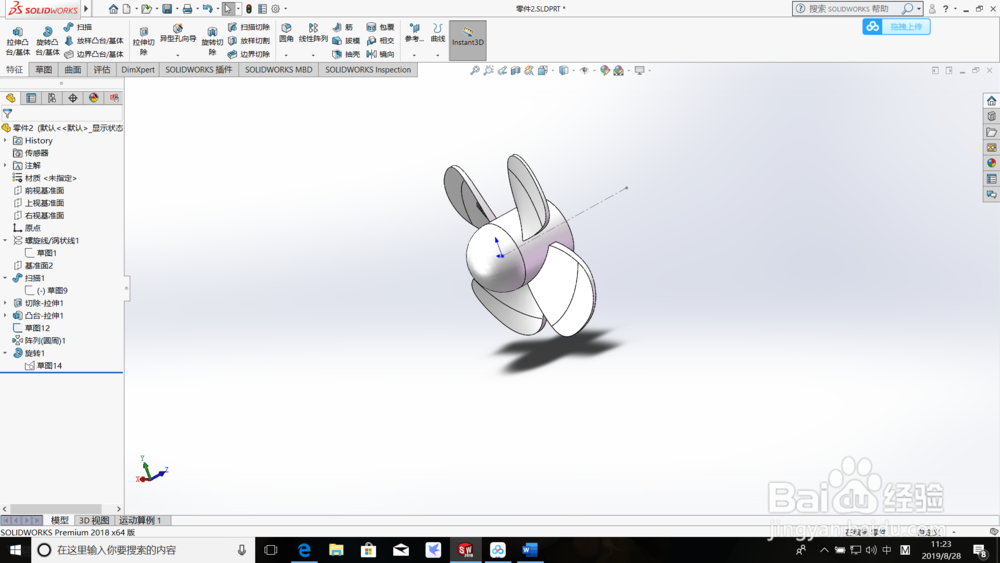

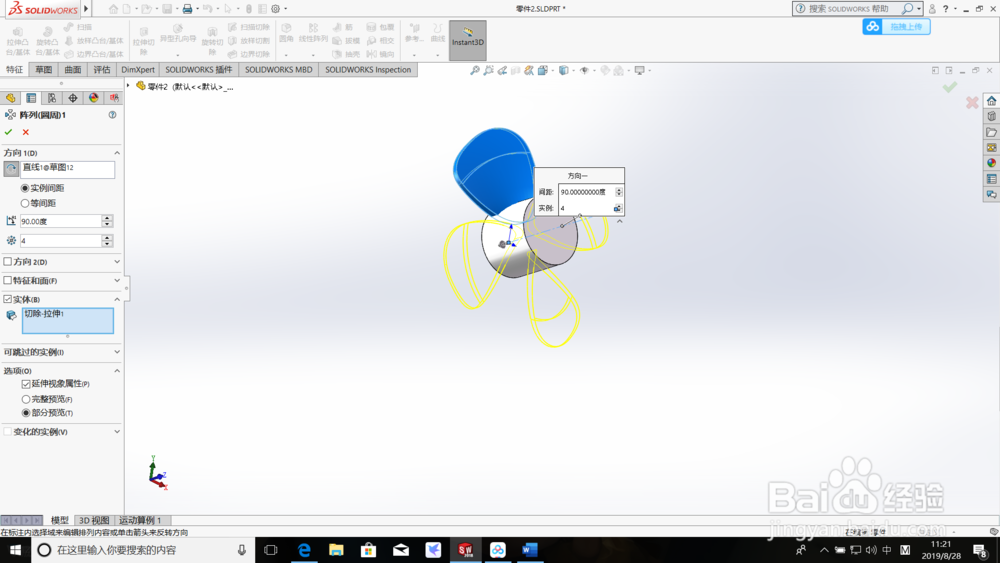

7、然后圆周阵列实体

8、然后画完，s/1dFfFCXm6bBBPFfe8_eio_A这是零件图，加上前缀就行
