热处理竹地板实验方案

1、将长条竹片用锯机截断成500×18×6.5mm的规格，平均分成8组，每组39条改纛跺多竹片(压成一块竹板规格为500×250×6.5mm)。按设定的热处理工艺对每组竹片进行热处理，将处理好的竹片按竹肉朝上排列，涂胶后陈化30min，然后组坯好按设定的热压工艺进行热压。将压好的竹板锯成各项性能要求的规格，然后按照国标GB/T 20240-2006《竹地板》要求，测试热处理竹地板的各项性能。

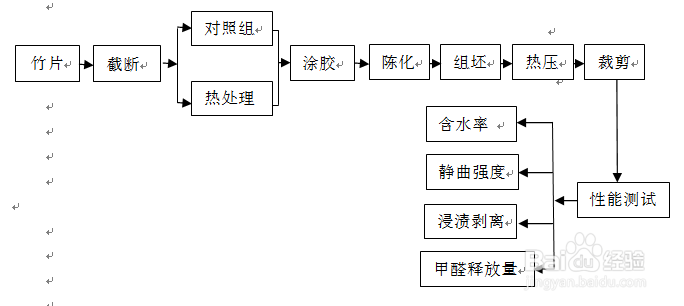

2、工艺流程：

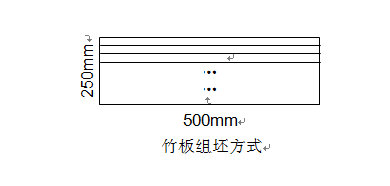

3、竹板组坯方式

4、热处理温度，130℃、140博咬舛枨℃、150℃、160℃、170℃、180℃、190℃、200℃；热处理时间，2h。

5、热压压力：正压0.25MPa，侧压1.0MPa；热压温度：105~110℃；热压时间：18min；

6、胶黏剂：脲醛树脂胶；单面涂胶量：150g/m2；固含量：54.47%；粘度：30~50Pa·S；游离甲醛：低于0.5%。

7、静曲强度试件尺寸：350mm×30mm；含水率试件尺寸：50mm×50mm；甲醛检测：150mm×50mm。
