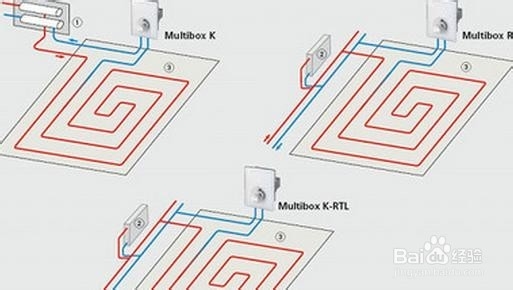

地面辐射供暖系统的设计（15）

1、加热管的环路布置应尽可能少穿伸缩缝，

2、穿越伸缩缝处，应设长度不小于 100mm 的两端均匀的柔性套管。

3、第 5.3.12 条 分、集水器应在开始铺设加热管之前进行安装。

4、水平安装时，一般宜将分水器安装在上，集水器安装在下

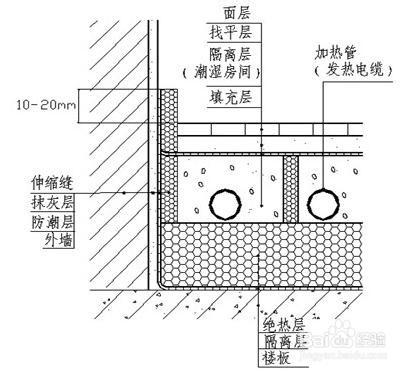

5、中心距宜为 200mm ，集水器中心距地面应不小于 300mm。

6、在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝

7、伸缩缝连接处应采用搭接方式，搭接宽度不小于 10mm ；伸缩缝与墙、柱应有可靠的固定方式

8、与地面绝热层连接应紧密，伸缩缝宽度不宜小于 20mm 。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
