AutoCAD区域填充

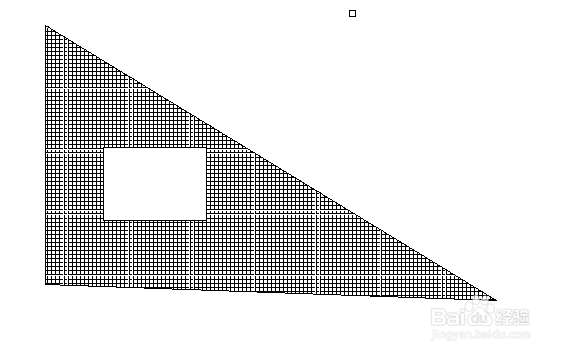

工程图中通过填充表示不同的区域，我以2007版CAD简要的讲解怎样准确成功做到区域填充。

工具/原料

电脑

CAD

封闭区域填充

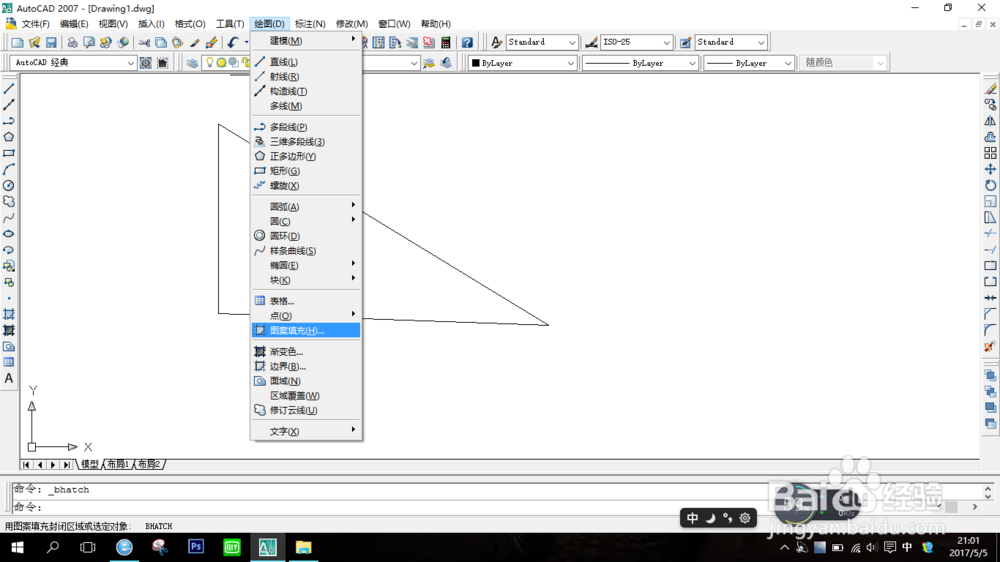

1、打开CAD，菜单命令：【绘图】-【图案填充】

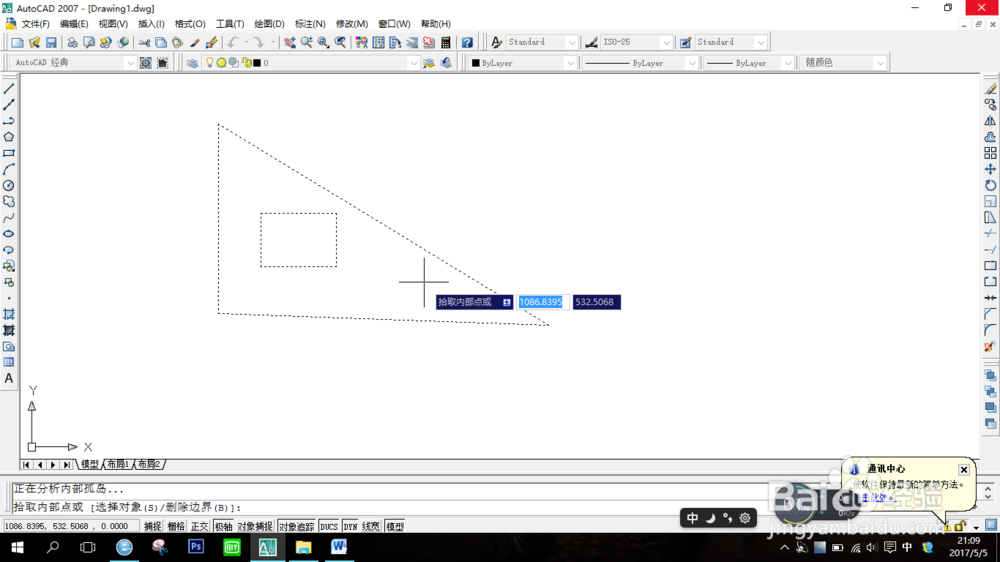

2、单击面板上如图右上角第一个按钮，然后在填充区域单击一点（AutoCAD会自动分析边界集来确定包围该点的闭合区域），就这样可以进行简单的填充

3、填充样式可以有很多选择，如图面板中【样例】-其他预定义

4、填充颜色时，选择【样例】-SOLID-下拉选项颜色

不封闭区域填充

1、如图直线和圆组成不封闭区域，按常规填充系统会提示没有检测到封闭区域，而不封闭区域怎样填充呢？

2、不封闭，存在间距，面板【选项】中设定增大-允许的间隙，不封闭区域就可以填充了
