SolidWorks如何完全定义草图？

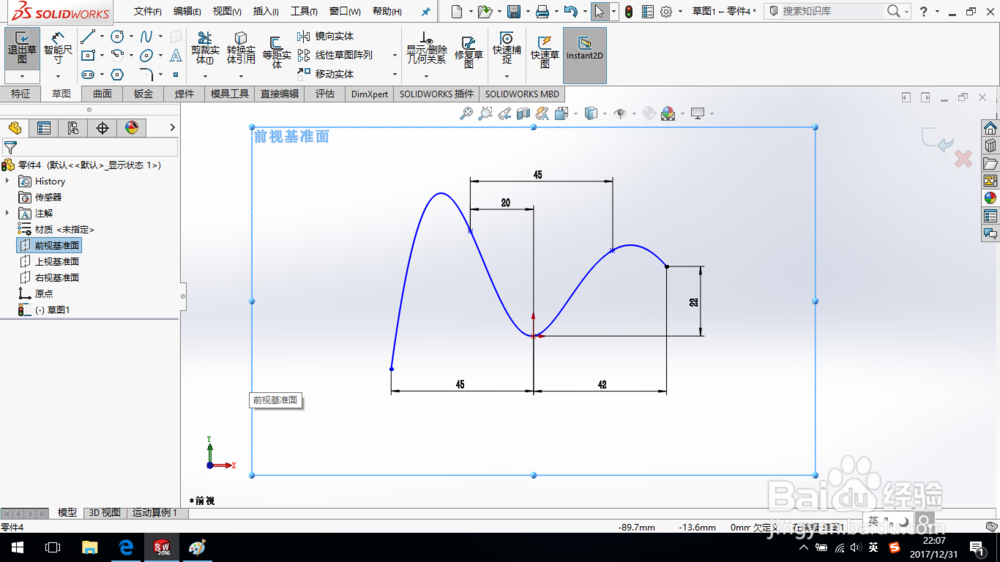

1、打开SolidWorks，新建一个零件模型，选择前视基准面，绘制草图，绘制具有如图所示尺寸约束的样条曲线。

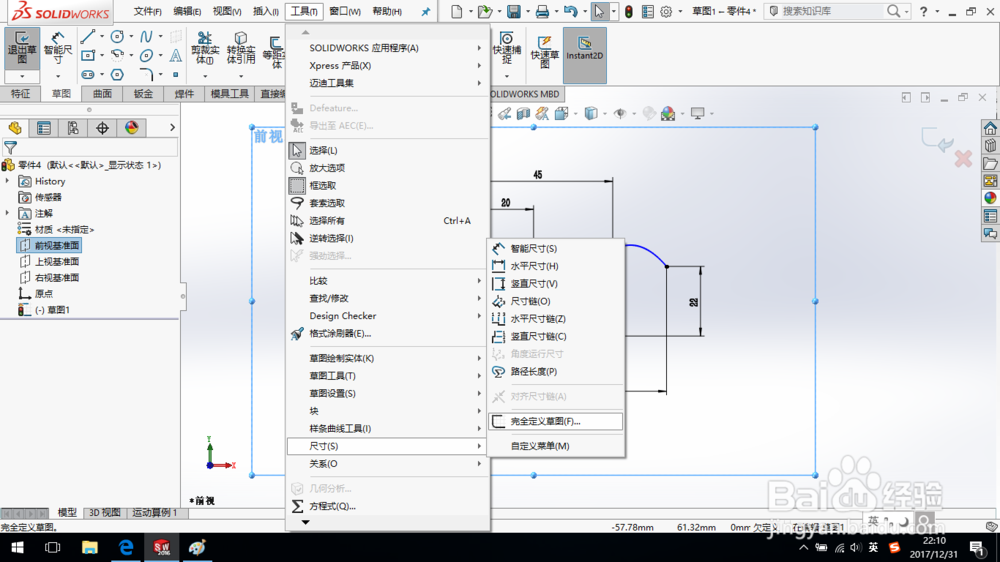

2、单击“工具—尺寸—完全定义草图”命令。

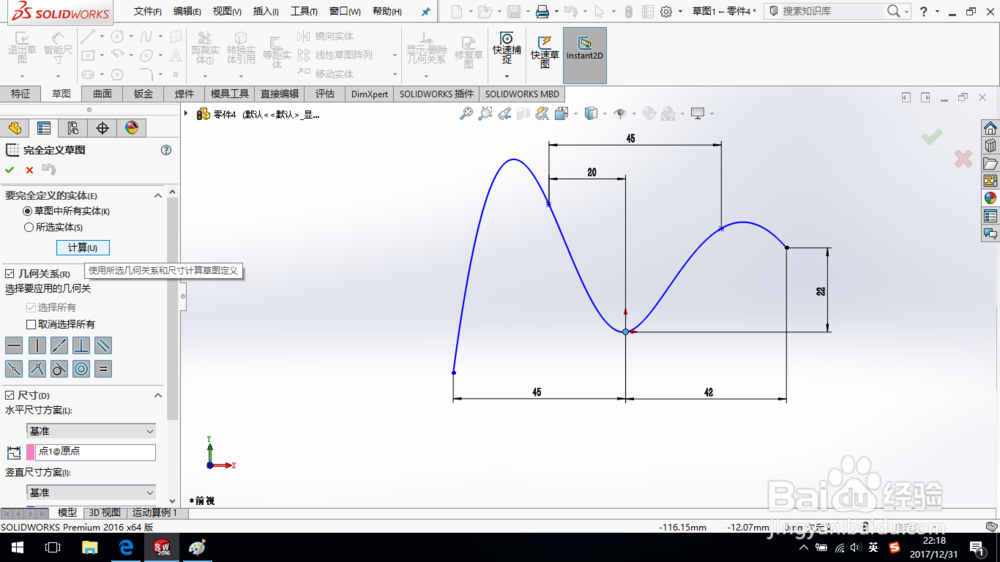

3、系统跳出“完全定义草图”对话框。

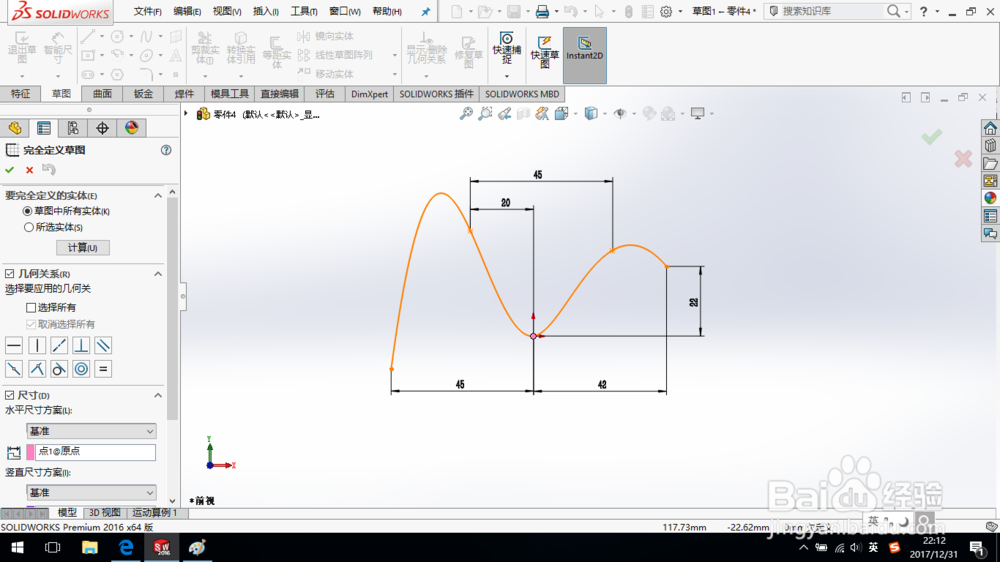

4、在“完全定义草图”对话框中进行如下设置：

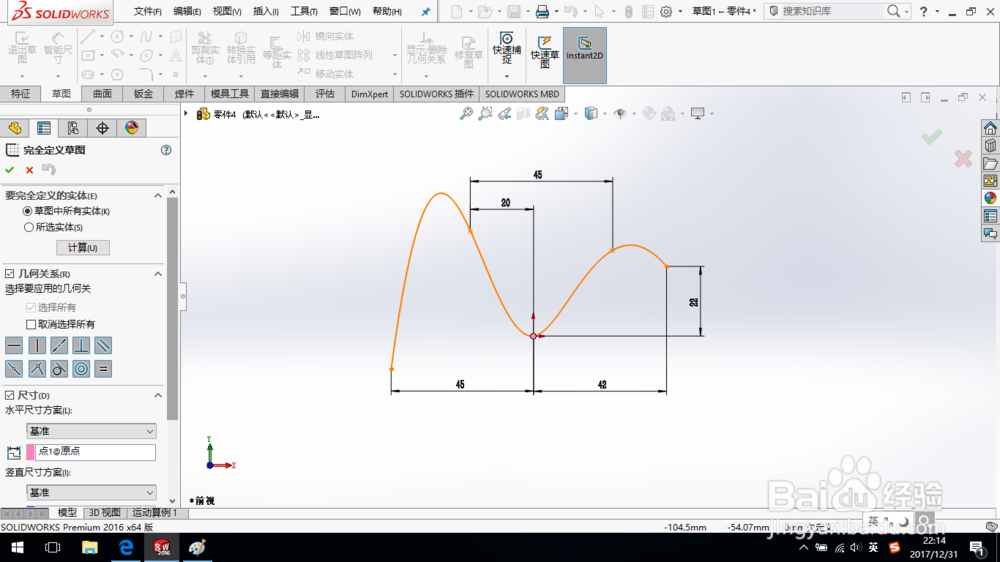

在“几何关系”中点选“选择所有”；

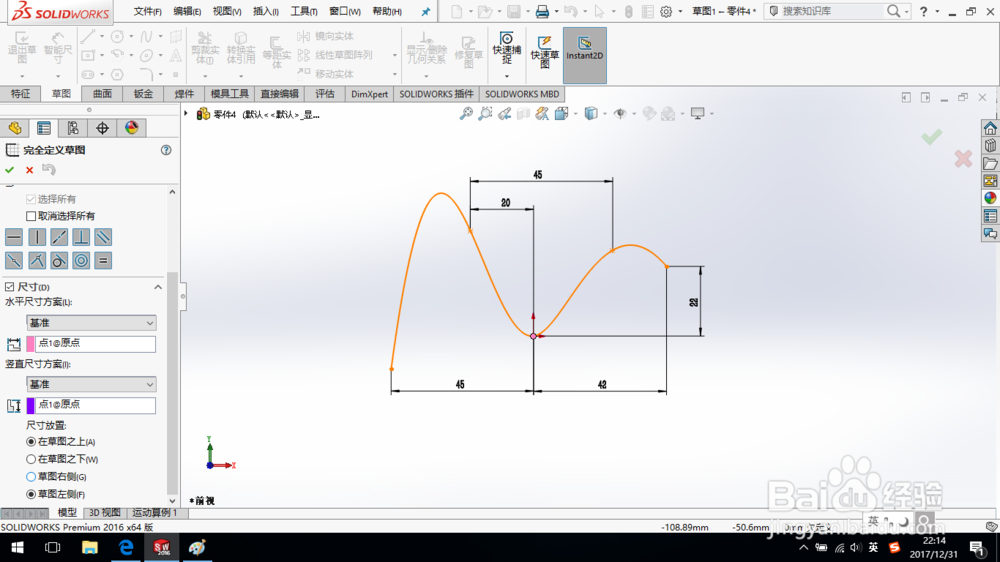

在“尺寸放置”中分别点选“在草图之上”和“草图左侧”。

其它设置保持默认，如图所示。

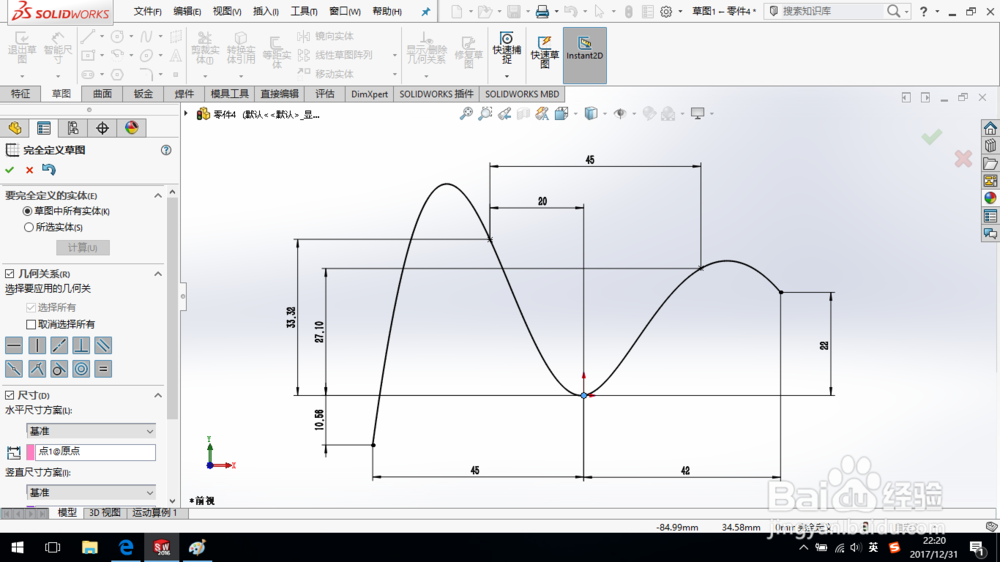

5、单击“计算”按钮，计算草图的约束。

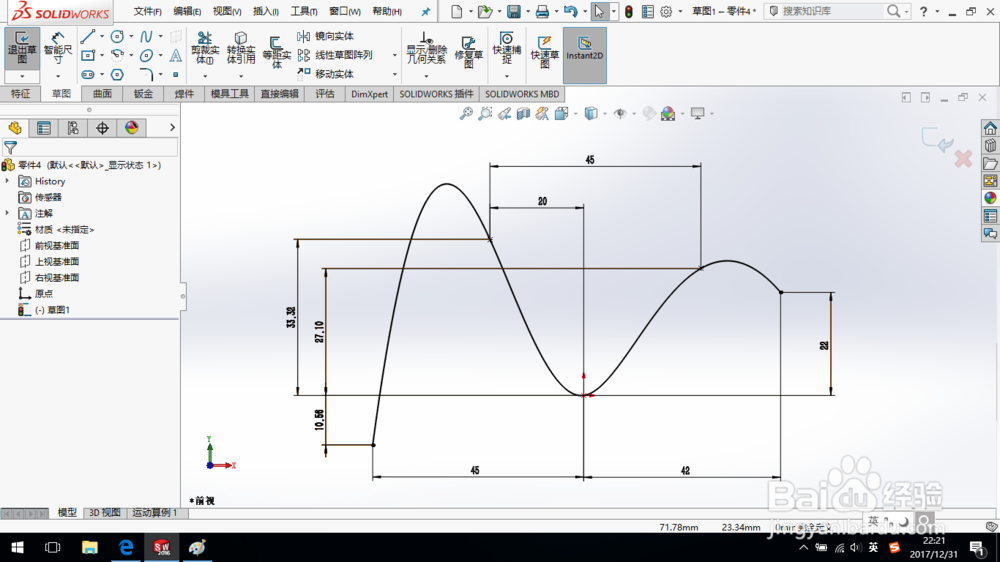

6、单击确定，关闭“完全定义草图”对话框，退出草图，完成草图的完全定义，保存模型。
