输电线路杆塔倾斜监测装置

我国电网架设分布广，超高压输电线路穿插地域环境复杂，设备受风吹雨淋易受损害，因此需要对线路状况进行全天候监控，而杆塔是输电线路的重要基础设施，杆塔的倾斜状况将直接影响输电线路的安全稳定运行，加之人为上的挖沙、偷盗塔材等不法行为，更是进一步威胁杆塔安全，杆塔作为输电线路纽带，杆塔的稳定必须做好重视，为国民经济发展及建设提供稳定供电保障。

工具/原料

系统主机

倾角传感器

概述/功能

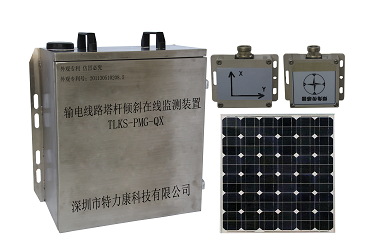

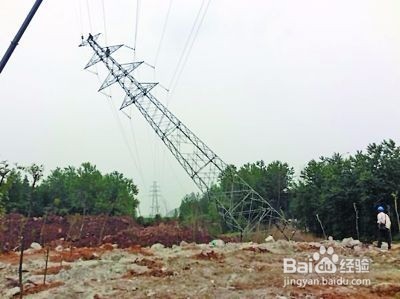

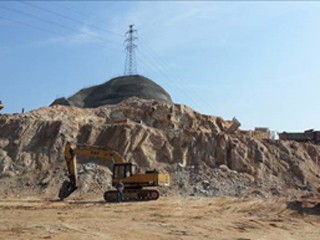

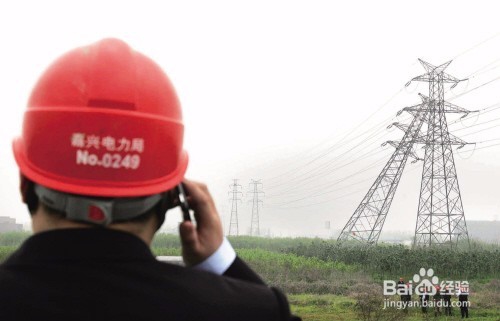

1、基本介绍在沙漠地带、高盐土质区、采空区和山地滑坡区等不良地质区，在重力、应力、自然力扰动作用下，杆塔地基容易变形，导致杆塔倾斜、甚至倒塔断线，使供电线路陷于瘫痪，严重影响人们的生产生活，造成巨大损失。“TLKS-PMG-QX输电线路杆塔倾斜监测装置”可以实时监测杆塔倾斜情况，及时了解运行杆塔的安全、可靠状况，根据倾斜监测数据发展趋势，对超标杆塔倾斜状况及时进行多种方式预报警，指导检修和维护，提醒运行维护人员加固地基，防止倒塔事故发生。

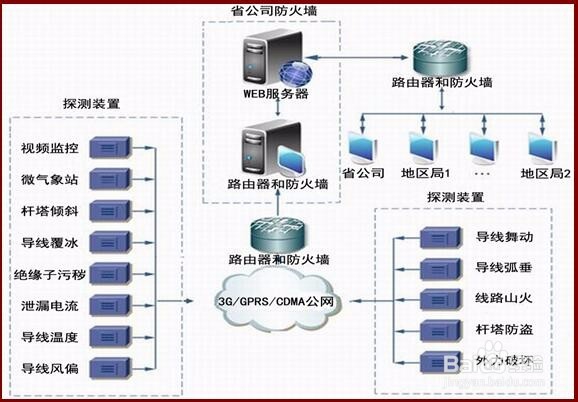

2、设计背景“TLKS-PMG-QX输电线路杆塔倾斜监测装置”设计本着合理、实用、可行、可靠原则，组网简单、扩容方便、标准开放、功能全面，适用于大中型的多点、远程、实时、集中监控系统，实现集散式监控、报警、智能化检索、系统管理及设备在线维护等诸多功能；保证最大限度地发挥用户的资金效用；采用当今先进、成熟的技术设备，力求软硬件系统具备最高的性能价格比，为提升电网智能化管理添砖加瓦！

3、功能特性1、系统是建立在4G/GPRS/CDMA无线通信平台上，豹肉钕舞设备具备在恶劣环境（狂风、暴雨、冰雪）下持续正常工作的能力，整机可长时间连续工作（≥10000小时）2、设备集无线通信、嵌入式系统、压缩、DSP等多种先进技术于一身，用户可以通过各种途径查看现场的实时照片，无论用户身处何方，都可以随时随地获取所关切的监控现场信息。3、输电线路杆塔倾斜监测装置具有远程控制采集倾斜数据功能，具有自动分析报警提示值班人员功能。4、通过趋势分析软件做出趋势分析图，来推断杆塔倾斜的发展速度与趋势。5、具有高温、低温环境下工作，具有自加热功能。6、本项目是具有联网中的平台，软件技术是核心，今年的发展是的这两项的应用非常普遍，上位机的报警中心已有各种应用，为本项目的实现奠定了基础。7、对监测的数据经分析后，以数字列表、曲线和图表的形式显示相关参数。

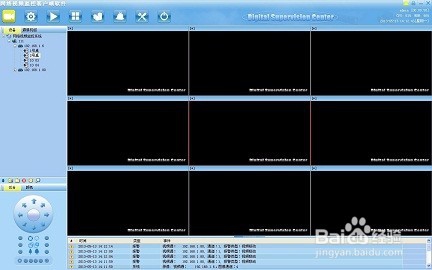

4、相关技术参数供电方式:太阳能及高性能聚合物蓄电池；皤材装肢工作电压:DC12V；通信方式:3G/GPRS/CDMA；数据通道:RS485透明传输；报警通道:1路，常开/常闭；倾斜探测:1、高抗振>20000g，0.5ms，3次/轴； 2、高分辨率0.001°； 3、线路垂直方向角度范围：-90°~+90°，线路方向角度范围：-90°~+90°。后台入软件平台：1、平台接入：支持接入省局/市局PMS系统。2、浏览方式：支持PC客户端/手机客户端实时查看杆塔倾斜数据。3、远程管理：支持远程更新、配置与调试前端装置参数。

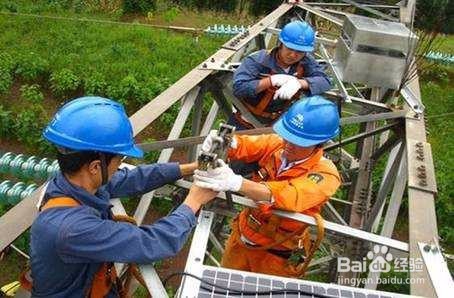

5、安装应用
