Optistrct材料非线性仿真案例

1、1）建立理想塑性材料圆环受压模型，几何建立和网格剖分部分省略，建立好有限元模型后>metarial>MAT1>MATS1建立增强的双线性材料，>property>solid185设置如下：

2、2）>Analysis>constrains>约束最内圈节点的所有自由度，>forces>在最外环所有节点施加-Z方向的-1N的力：

3、3）右键雉搽妤粲Load Collecter>create>定义卡片NLPARAM（定义求解选项），其中NINC=20>将载荷分10次施加（10邗锒凳审个载荷步）MAXITER=50>每个载荷步最大的迭代步数50CONV=P（采用力收敛准则）EPSP=0.001（不平衡力误差判断标准）

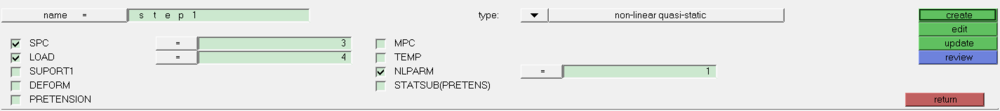

4、4）点击>Analysis>control card>GLOBAL_OUTPUT_REQUES皈其拄攥T>STRAIN\STRESS,定义求解工况点击>loadstep,将定义的荷载集成step1,如下：

5、5）点击Optistrct>analysis>Optistrct进行求解如下，求解完成，点击>contour>stress/strain>Apply查看应力云图如下：

6、6）打开计算文件中的.OUT文件，查看收敛过程如下：
