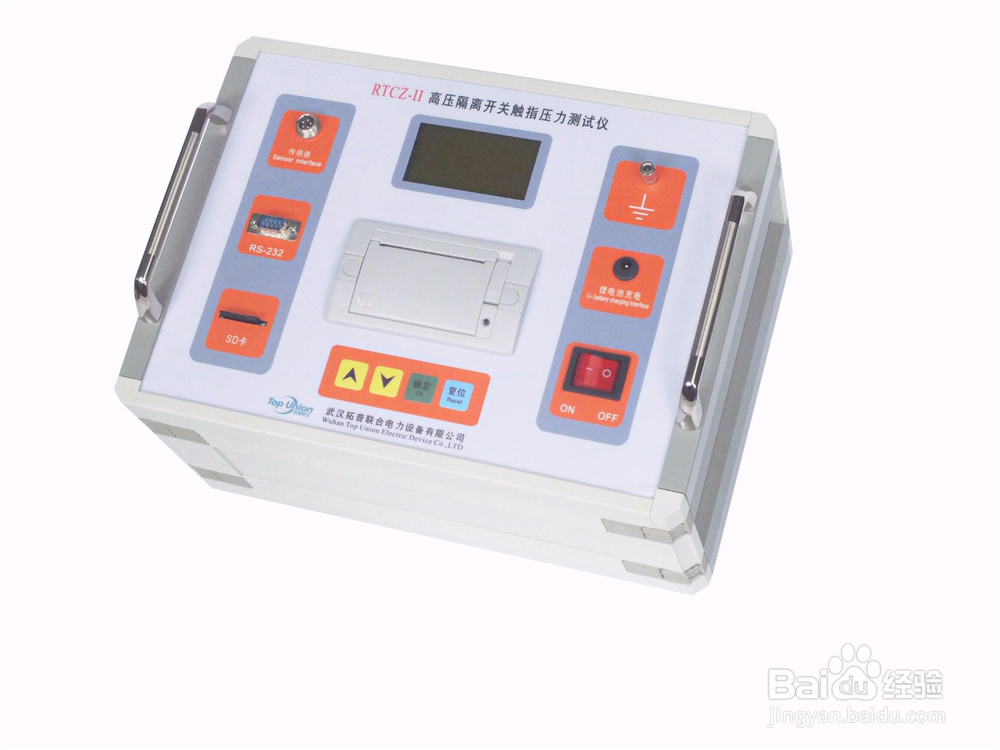

RTCZ-II高压隔离开关触指压力测试仪操作说明

隔离开关是电力系统中使用量最大应用范围最广泛的高压开关设备。RTCZ-II高压隔离开关触指压力测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。该仪器也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。

操作说明

1、确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量，见图2）

2、根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4）

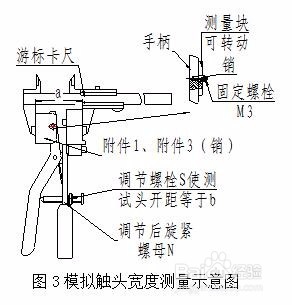

3、图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。

4、图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图8、图9。

5、连接好接地线和传感器信号线，打开测试仪电源，等待2-3秒后进入测试菜单，然后按【确定】键进入，如下图：

6、表示当前选中菜单，按上，下键可以切换菜单。按【确定】键可以进入测试界面，如下图：

7、此时，按【确定】可以开始测量，

8、将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟脖堆等眈触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（最大值）压力显示并自动锁定。整个测量采样过程最多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。此时数据会自动存储到SD卡中。此时屏幕提示是否打印数据；如果需要打印，则按一下【确定】键即可；或者按一下向下键 →【确定】键，选择重新再次测试。

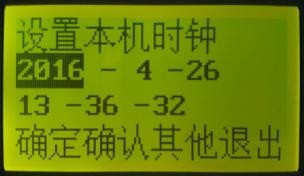

9、设定本机时钟进入【设定本机时钟】菜单后，界面如下：
